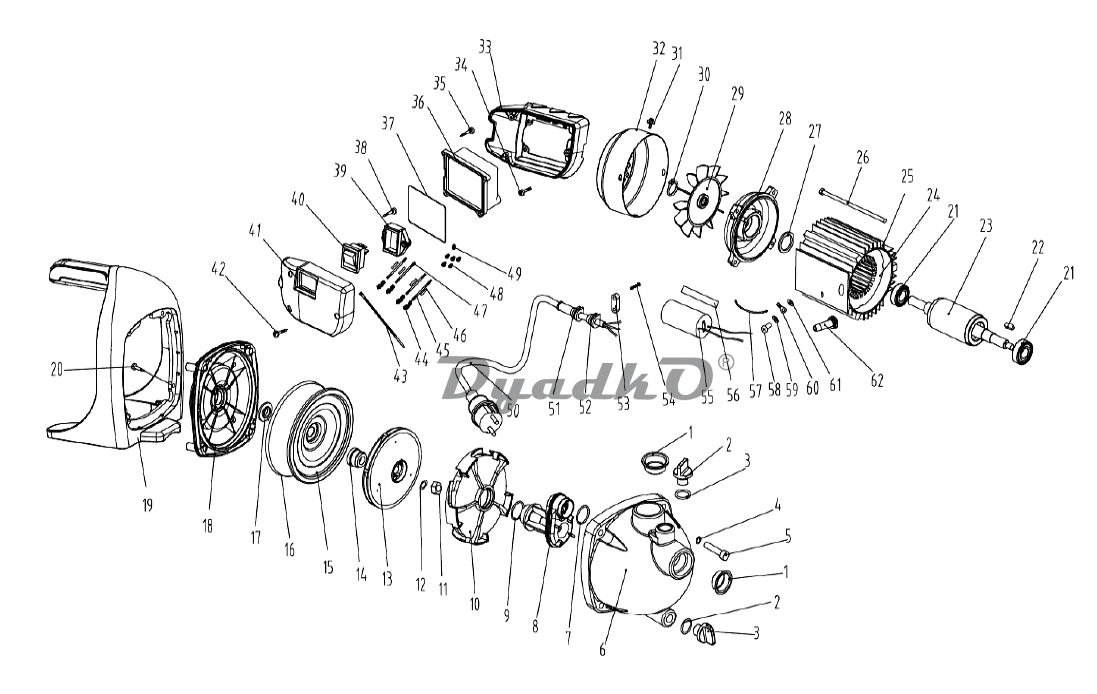

Схема КАЛИБР НБЦ-600ПК (JH) с ноября 2016
1
Пробка транспортировочная
2
Пробка
3
Кольцо резиновое Ø12*3 / Ø15*2
4
Шайба
5
Болт M8×25
6
Корпус насоса
7
Кольцо резиновое Ø27×3
8
Трубка Вентури
9
Кольцо резиновое Ø22×2
10
Диффузор
11
Гайка М8
12
Шайба
13
Крыльчатка
14
Сальник пружинный 301-12P + кольцо керам. 14*26*5,5 (комплект)
15
Крышка крыльчатки
16
Кольцо резиновое Ø140×3,5
17
Сальник резиновый ф12*18*3/2
18
Основание насоса
19
Рукоятка
20
Винт M5×12
21
Подшипник 6201-2Z
22
Шпонка призматическая 4*4*8
23
Якорь
24+25
Статор + Рубашка статора
26
Болт M5×135
27
Шайба волнистая
28
Крышка статора
29
Вентилятор
30
Кольцо стопорное 12 (нар.)
31
Винт M4×8
32
Крышка вентилятора
33
Коробка клеммная
34
Винт
35
Винт
36
Кожух водонепроницаемый
37
Прокладка
38
Винт
39
Рамка выключателя
40
Выключатель KND2-12/2
41
Крышка коробки клеммной
42
Винт ST3.5×20
43
Стяжка пластмассовая
44
Клемма
45
Провод черный
46
Трубка термоусадочная
47
Провод синий
48
Наконечник провода
49
Наконечник провода
50
Кабель питания с вилкой 3G×1,0 мм²
51
Бандаж кабеля резиновый
52
Сальник кабельный
53
Прижим кабеля
54
Винт ST
55
Конденсатор 12 мкФ/450В (с проводами)
56
Трубка изоляционная
57
Провод монтажный
58
Винт М 4×8
59
Шайба 4
60
Наконечник провода
61
Шайба 4
62
Бандаж кабеля резиновый
