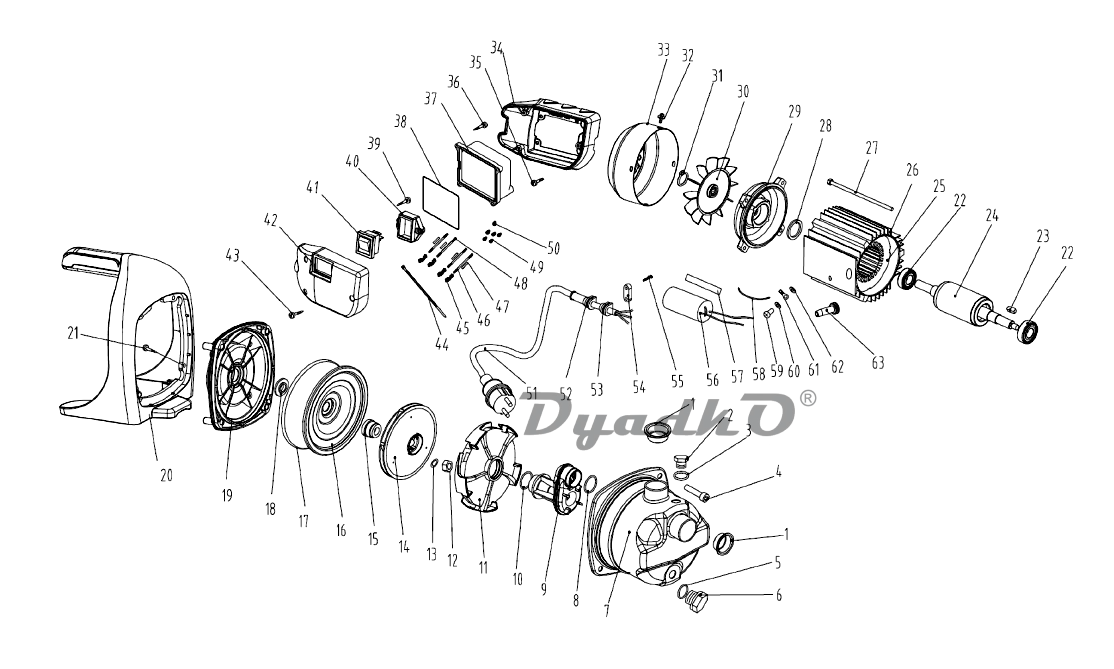

Схема КАЛИБР НБЦ-600Н (JH)

1 Пробка транспортировочная
2 Пробка (металл)
3 Кольцо резиновое Ø12*3
4 Винт М8*12
5+6 Пробка сливная + Кольцо резиновое Ø14×2,65
7 Корпус насоса
8 Кольцо резиновое Ø27×3
9 Трубка Вентури
10 Кольцо резиновое Ø27×2
11 Диффузор
12 Гайка М8
13 Шайба
14 Крыльчатка
15 Сальник пруж.301-12P + кол.кер.14*26*5,5 (компл.)
16 Крышка крыльчатки
17 Кольцо резиновое Ø140×3,5
18 Сальник резиновый ф12*18*3/2
19 Основание насоса
20 Рукоятка
21 Винт M5×12
22 Подшипник 6201-2Z
23 Шпонка призматическая 4*4*8
24 Якорь
25+26 Статор + Рубашка статора
27 Болт M6×135
28 Шайба волнистая
29 Крышка статора
30 Вентилятор
31 Кольцо стопорное 12 (нар.)
33 Крышка вентилятора
34 Коробка клеммная
35 Винт
36 Винт
37 Кожух водонепроницаемый
38 Прокладка
39 Винт
40 Рамка выключателя
41 Выключатель KND2-12/2
42 Крышка коробки клеммной
43 Винт ST3.5×20
44 Стяжка пластмассовая
45 Клемма
46 Провод черный
47 Трубка термоусадочная
48 Провод синий
49 Наконечник провода
50 Наконечник провода
51 Кабель питания с вилкой 3G×1,0 мм²
52 Бандаж кабеля резиновый
53 Сальник кабельный
54 Прижим кабеля
55 Винт ST
56 Конденсатор 12 мкФ/450В (с проводами)
57 Трубка изоляционная
58 Провод монтажный
59 Винт М 4×8
60 Шайба 4
61 Наконечник провода
62 Шайба 4
63 Бандаж кабеля резиновый
