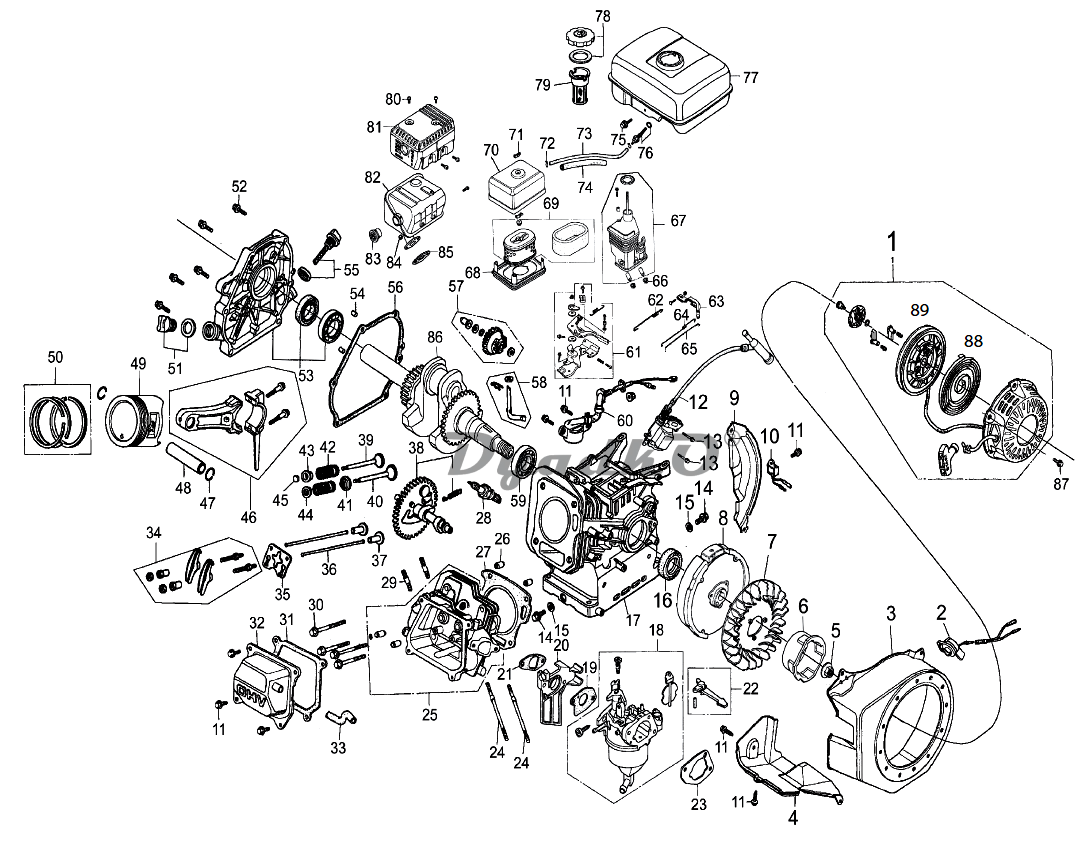

Схема КАЛИБР БМП-4000/45 ВГ (VL) Бензиновый двигатель 168F (HP200F)

1 Стартер ручной в сборе
2 Выключатель зажигания
3 Кожух маховика без стартера с отверствием под выключатель
4 Крышка защитная двигателя нижняя
5 Гайка с фланцем М14
6 Храповик стартера
7 Крыльчатка маховика
8 Маховик без зубчатого венца
9 Крышка лючка маховика
10 Реле наличия масла 3 провода
11 Болт с фланцем М6х12
12 Катушка зажигания GR168
13 Болт с фланцем М6х25
14 Пробка масляная
15 Прокладка пробки
16 Сальник колен. вала 25*41,25*6
17 Картер двигателя ф68мм дл.цилиндра 92
18 Карбюратор с топливным краном
19 Прокладка карбюратора
20 Коллектор впускной
21 Прокладка впуск.коллектора
22 Рычаг воздушной заслонки карбюратора
23 Прокладка воздушного фильтра
24 Шпилька глушителя М6х112
25 Головка цилиндра без клапанов
26 Штифт установочный ф10х16
27 Прокладка головки цилиндра
28 Свеча зажигания
29 Болт М8х32
30 Болт с фланцем М8х60
31 Прокладка крышки головки цилиндра
32 Крышка головки цилиндра
33 Трубка сапуна (вентиляции картера)
34 Набор коромысло, шпилька, гайка регулировочная, контргайка
35 Направляющая клапанов
36 Штанга
37 Толкатель h-34.5
38 Вал распределительный
39 Клапан выпускной
40 Клапан впускной
41 Шайба опорная пружины клапана
42 Пружина клапана
43 Чашка выпускного клапана
44 Чашка впускного клапана
45 Пятак выпускного клапана
46 Шатун в сборе
47 Кольцо запорное пальца
48 Палец поршневой
49 Поршень ф68 h-49
50 Кольца поршневые ф68 (компл.)
51 Щуп
52 Болт с фланцем М8х32
53 Крышка картера
54 Втулка напр. картера двигателя 8×14
55 Щуп
56 Прокладка картера
57 Регулятор центробежный (комплект)
58 Рычаг ЦБ регулятора
59 Подшипник 6205
60 Датчик наличия масла
61 Регулятор оборотов двигателя
62 Пружина возвратная регулятора
63 Скоба ЦБ регулятора
64 Пружина тяги дросс. заслонки
65 Тяга привода дроссельной заслонки
66 Гайка М6
67 Основание фильтра воздушного
68 Рамка фильтра воздушного
69 Элемент воздушного фильтра (картон)
70 Крышка фильтра воздушного
71 Гайка М6
72 Хомут топливопровода Ø8-10
73 Топливопровод
74 Чехол топливопровода
75 Болт с фланцем М6х25
76 Штуцер М10 топл бака в сборе с фильтром
77 Бак топливный
78 Крышка топливного бака металлическая Ø38 (39-48-66)
79 Фильтр заливной горловины топливного бака Ø40
80 Винт М5х8
81+82 Глушитель в сборе с защитн. кожухом БМП4000/65; БМП-3300/30; К-60С; СНУБ-6,5/62Е; СНУБ-5,5/56; СНУБ-5,5/51; СНУБ-5,5/56II;
83 Пламегаситель
84 Гайка М8
85 Прокладка глушителя
86 Вал коленчатый, хвостовик - цилиндр Ø20, L=48мм
87 Болт с фланцем М6х8
88 Воздушный фильтр в сборе
89 Барабан стартера
