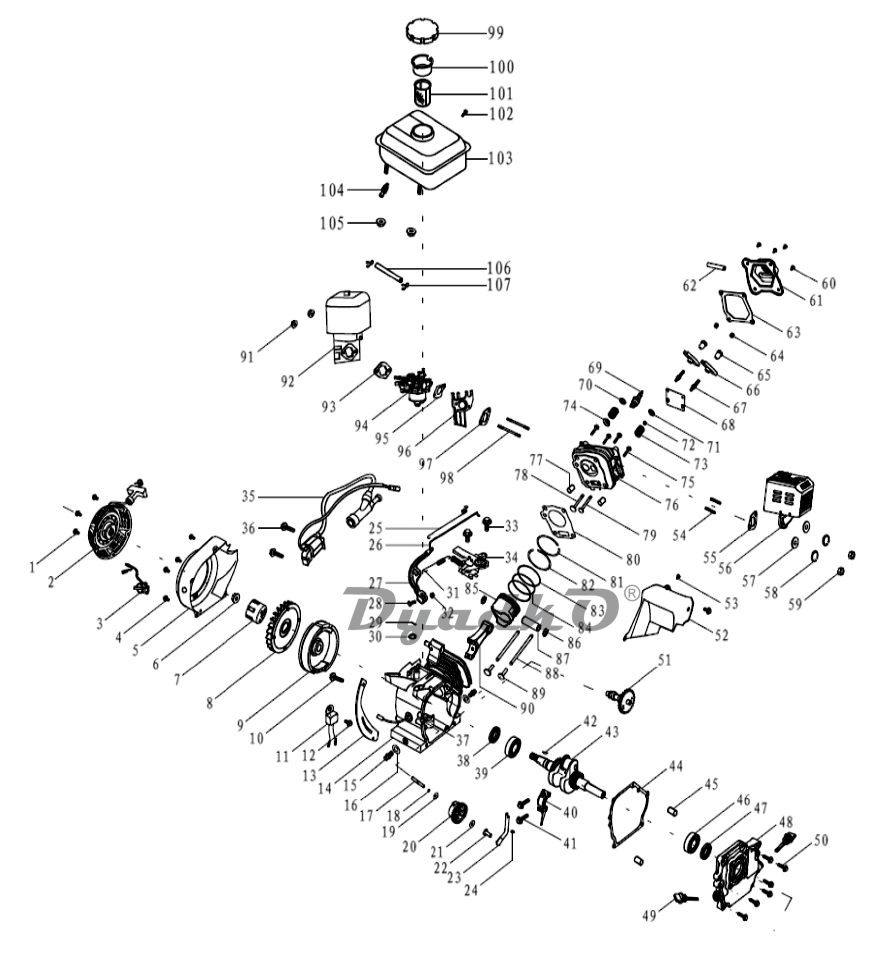

1 |
Болт М6*7 |
|
2 |
Стартер ручной в сб. |
|
3 |
Выключатель зажигания круглый посад. место Ø19мм |
|
4 |
Болт М6*12 |
|
5 |
Кожух вентилятора с отверстием под выключатель |
|
6 |
Гайка М14*15 |
|
7 |
Храповик |
|
8 |
Крыльчатка маховика |
|
9 |
Маховик без зубчатого венца |
|
10 |
Болт М6*16 |
|
11 |
Реле наличия масла 2 провода |
|
12 |
Болт М6*12 |
|
13 |
Крышка лючка маховика вар.2 |
|
14 |
Картер двигателя Ø68мм дл. цилиндра 92мм |
|
15 |
Пробка картера М10×1,25×15 |
|
16 |
Прокладка пробки картера Ø10×16×1,5 |
|
17-22 |
Регулятор центробежный (комплект) |
|
23 |
Рычаг ЦБ регулятора |
|
24 |
Прокладка 6 |
|
25 |
Пружина тяги дросс. заслонки |
|
26 |
Тяга дроссельной заслонки |
|
27 |
Скоба ЦБ регулятора |
|
28 |
Болт ЦБ регулятора М6×21 |
|
29 |
Палец пружинный |
|
30 |
Прокладка 6 |
|
31 |
Пружина возвратная регулятора |
|
32 |
Гайка М6 |
|
33 |
Болт М6*12 |
|
34 |
Рычаг регулировки оборотов двигателя |
|
35 |
Катушка зажигания GR168 |
|
36 |
Болт М6*25 |
|
37 |
Датчик наличия масла |
|
38 |
Сальник колен. вала 25×41,25×6 |
|
39 |
Подшипник 6205/P6/P53 (15*52*15) коленвала |
|
40 |
Крышка шатуна |
|
41 |
Болт |
|
42 |
Шпонка сегментная 4*19 (4*7,5*19) |
|
43 |
Вал коленчатый, хвостовик - цилиндр Ø20, L=48мм, противовесы большие |
|
44 |
Прокладка картера |
|
45 |
Втулка (палец) Ø8×14 картера установочная |
|
46 |
Подшипник 6205/P6/P53 (15*52*15) коленвала |
|
47 |
Сальник колен. вала 25×41,25×6 |
|
48 |
Крышка картера двигателя |
|
49 |
Щуп масляный М18 |
|
50 |
Болт М8*33 |
|
51 |
Вал распределительный в сборе |
|
52 |
Кожух термозащитный |
|
53 |
Болт М6*12 |
|
54 |
Шпилька глушителя |
|
55 |
Прокладка глушителя |
|
56 |
Глушитель в сборе с защитным кожухом |
|
57 |
Шайба 8 |
|
58 |
Шайба пружинная 8 |
|
59 |
Гайка М8 |
|
60 |
Болт М6*12 |
|
61 |
Крышка головки цил.(восьмигранник) (клапана параллельно) |
|
62 |
Трубка сапуна (вентиляции картера) |
|
63 |
Прокладка крышки головки цилиндра (клапана параллельно) |
|
64 |
Контргайка М6 шаг 0,75 |
|
65 |
Гайка регулировки клапанов М6 шаг 0,75 |
|
66 |
Коромысло клапана |
|
67 |
Шпилька регулировки клапанов М6 шаг 0,75 |
|
68 |
Направляющая клапанов |
|
69 |
Свеча зажиг. (юбка длинная) |
|
70 |
Шайба опорная пружины клапана |
|
71 |
Шайба опорная пружины клапана |
|
72 |
Пятак выпускного клапана |
|
73 |
Пружина клапана |
|
74 |
Колпачок маслосъёмный |
|
75 |
Болт М8*55 |
|
76 |
Головка цилиндра без клапанов |
|
77 |
Втулка 10*16 головки цилиндра установочная |
|
78 |
Клапан впускной |
|
79 |
Клапан выпускной |
|
80 |
Прокладка головки цилиндра |
|
81-84 |
Комплект колец поршневых Ø68 (бел,чёрн,тонк,пруж,тонк) |
|
85 |
Поршень Ø68 h=49 |
|
86 |
Кольцо стопорное пальца поршня |
|
87 |
Палец поршневой ф13,5*18*54 |
|
88 |
Штанга |
|
89 |
Толкатель h=34.5 |
|
90 |
Шатун в сборе |
|
91 |
Гайка М6 |
|
92 |
Фильтр воздушный в сборе (фильтр элемент картон) |
|
93 |
Прокладка воздушного фильтра |
|
94 |
Карбюратор с топливным краном без штуцера подкачки топлива |
|
95 |
Прокладка карбюратора |
|
96 |
Коллектор впускной |
|
97 |
Прокладка впускного коллектора |
|
98 |
Шпилька карбюратора |
|
99 |
Крышка топливного бака Ø38 (39-48-66) |
|
100-101 |
Фильтр заливной горловины топливного бака Ø40 |
|
102 |
Болт М6*28 |
|
103 |
Бак топливный |
|
104 |
Штуцер М10 топл. бака в сборе с фильтром |
|
105 |
Гайка М6 |
|
106 |
Топливопровод 4×8×90, 135, 150, 180, 195, 210, 310мм |
|
107 |
Хомут топливопровода Ø8-10 |
