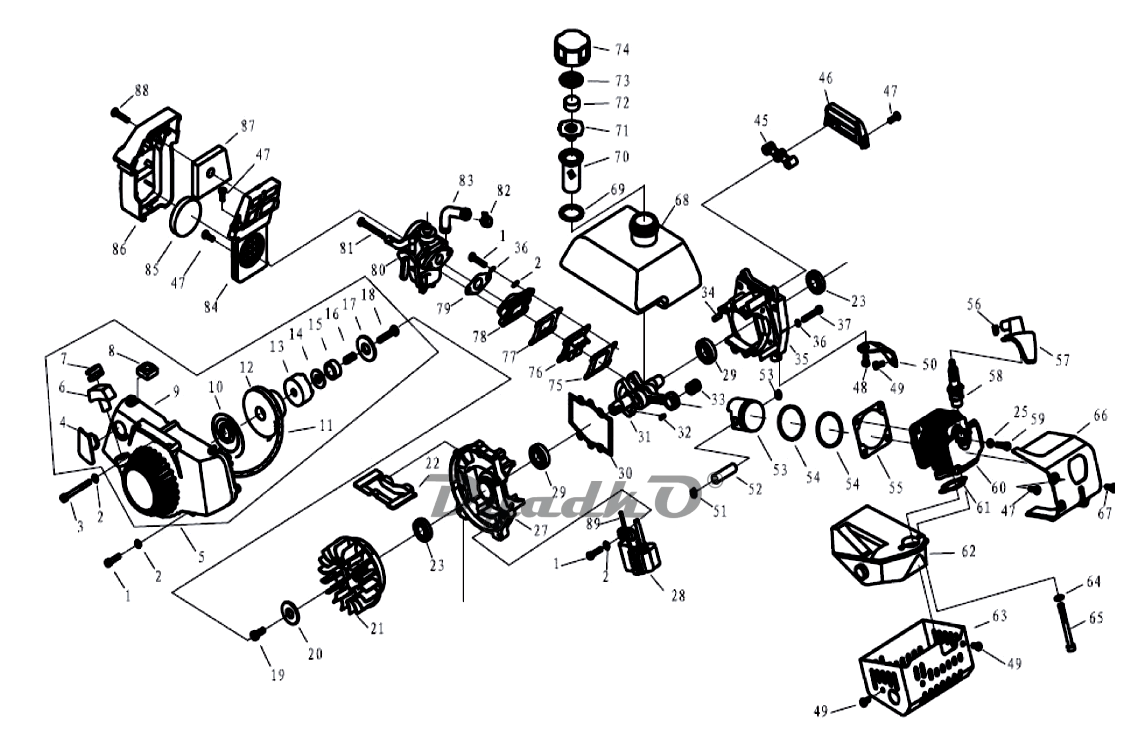

Схема КАЛИБР БМП-1200/10; БМП-1100/10 (VL) Двигатель 1E40F-6A
1
Винт M5×20
2
Шайба 5
3
Винт M5×20
4
Втулка
5
Стартер ручной в сборе
6
Рукоятка стартера
7
Заглушка шнура стартера
8
Гайка M5
9
Крышка стартера в сборе
10
Пружина стартера
11
Шнур пусковой
12
Барабан стартера
13
Храповик стартера
14
Шайба 5
15
Втулка
16
Пружина нажимная
17
Шайба 5
18
Винт M5×12
19
Винт M6×16-10.9
20
Шайба 6
21
Магнето-ротор
22
В данной модели не применяется
23
Сальник 15×25×7
27
Задняя часть картера
28
Катушка зажигания
29
Подшипник 6202/P4 (35×15)
30
Прокладка картера
31
Механизм кривошипо-шатунный
32
Шпонка сегментная 3×13 (3×5×13)
33
Подшипник игольчатый 10×14×12
34
Палец установочный Ø5×12
35
Передняя часть картера
36
Шайба 5
37
Винт M5×30
45
Прокладка резиновая
46
Кронштейн топливного бака
47
Винт M5×11
48
Болт M6×12
49
Винт M5×10
50
Кронштейн крепления глушителя
51
Кольцо запорное пальца поршня Ø10
52
Палец поршневой Ø10×32.8
53
Поршень Ø40 h=40
54
Кольцо поршневое Ø40 (комплект 2шт.)
55
Прокладка цилиндра
56
Пружина наконечника свечи зажигания
57
Наконечник свечи зажигания
58
Свеча зажигания (2-х тактн.двигатели)
59
Болт M6×20
60
Цилиндр Ø40
61
Прокладка глушителя
62
Глушитель
63
Крышка глушителя
64
Шайба 6
65
Винт M6×60
66
Кожух двигателя защитный
67
Винт M5×20
68
Бак топливный
69
Прокладка крышки топливного бака
70
Фильтр топливного бака
71-74
Крышка топливного бака в сборе
71
Вставка
72
Клапан
73
Вставка
74
Крышка
75
Прокладка клапана впускного
76
Клапан впускной
77
Прокладка впускного коллектора
78
Коллектор впускной
79
Прокладка карбюратора
80
Карбюратор
81
Винт M5×58
82
Хомут
83
Трубка топливния
83а
Топливопровод входной
83б
Топливопровод выходной
84
Основание фильтра воздушного
84+86
Корпус фильтра воздушного в сборе
84-88
Фильтр воздушный в сборе
85
Элемент возд.фильтра тонкой очистки
86
Крышка воздушного фильтра
87
Элемент возд.фильтра грубой очистки
88
Винт M5×25
89
Провод низкого напряжения
б/п
Трос привода дроссельной заслонки
б/п
Рычаг дроссельной заслонки
