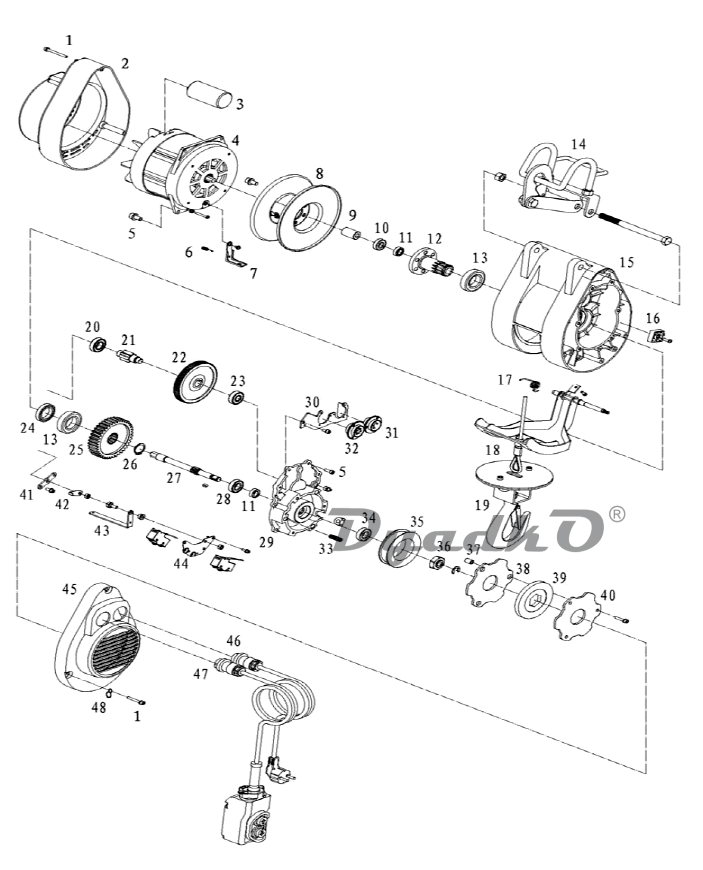

Схема КАЛИБР ЭТФ-250/1200 (KX)

1 Болт
2 Кожух двигателя
3 Конденсатор СВВ60SH 25мкФ×450В
4 Двигатель
5 Болт
6 Пружина возвратная
7 Плечо рычага 1
8 Барабан
9 Муфта соединительная
10 Подшипник 6202-2 RS
11 Сальник 12×22×7
12 Вал ведущий
13 Подшипник 6006 RS
14 Крюк подвесной в сборе
15 Корпус редуктора
16 Диодный мост KBPC2510
17 Ограничитель подъёма в сборе
18 Трос в сборе
19 Крюк в сборе
20 Подшипник 6202 RS
21 Вал шестерня 2 ст. Z=7
21.1 Шпонка призматическая 5×5×10
22 Шестерня 1 ст. Z=82
23 Подшипник 6201 RS
24 Сальник 30×45×8
25 Шестерня 2 ст. Z=40
26 Кольцо стопорное 28 (нар.)
27.1 Шпонка призматическая 4×4×12
27 Вал-шестерня 1 ст. Z=10
28 Подшипник 6201 RS
29 Корпус тормоза
30 Панель разъемов в сборе
31 Вилка блочная 3-х контактная сетевая
31.1 Розетка кабельная 3-х контактная
32 Вилка блочная 7-ми конт. пульта подвесного
32.1 Розетка кабельная 7-ми конт. пульта
33 Пружина тормоза
34 Подшипник 6201 RS
35 Катушка тормоза
36 Втулка шестигранная
36.1 Кольцо стопорное 11 (нар.)
37 Втулка тормоза
38 Диск тормозной (А)
39 Диск тормозной (феродо)
40 Диск тормозной (В)
41 Коромысло
41-44 Блок выключателей концевых в сборе
42 Поводок
43 Плечо рычага 2
44.1 Выключатель ZKAK-10A (ЗК)
44 Кронштейн выключателей концевых
44.2 Выключатель ZKAK-10A (РК)
45 Крышка редуктора
46 Кабель питания в сборе
47 Пульт управления подвесной в сборе
48 Зацеп
