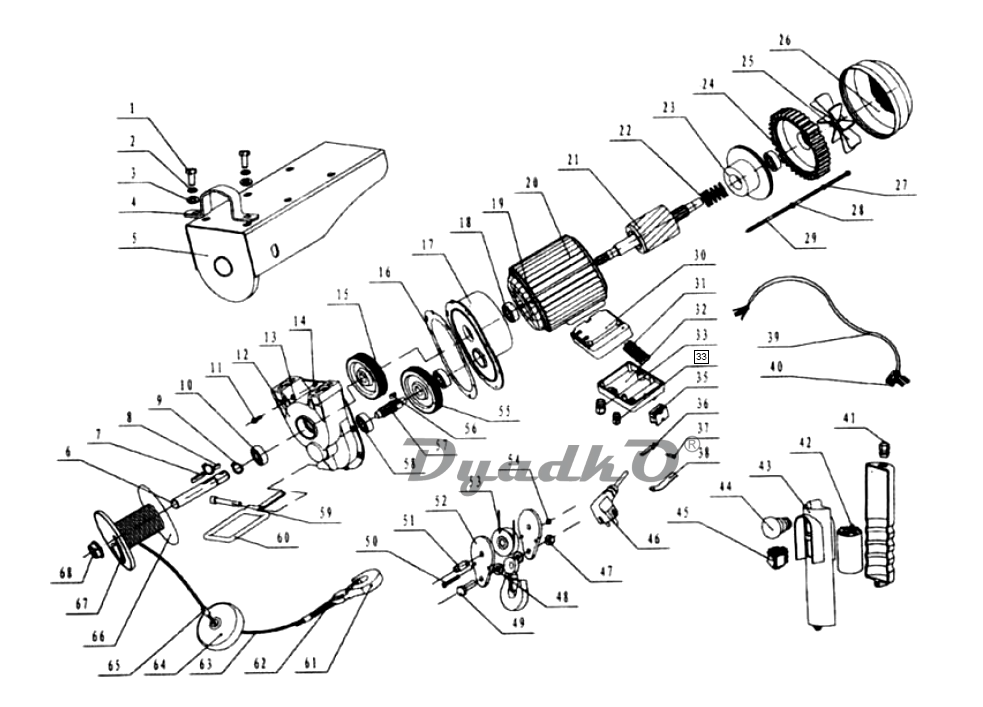

Схема КАЛИБР ЭТФ-250 (KX)

1 Болт М8×20
2 Шайба пружинная 8
3 Шайба 8
4 Хомут
5 Основание
6 Ось барабана
7 Шпонка призматическая 5×5×12
8 В данном изделии не применяется
9 Кольцо стопорное 15 (нар.)
10 Подшипник 6202 RS
11 Болт М5×16 внутр. шестигр.
12 Корпус редуктора
13 Шайба пружинная 5
14 Шайба 5
15 Шестерня Z=44
16 Прокладка
17 Крышка редуктора
18 Подшипник 6202 RS
19 Статор
19+20 Статор в сборе
20 Кожух статора
21 Якорь
22 Пружина тормоза
23 Муфта тормоза
24 Фланец двигателя задний
25 Крыльчатка вентилятора
26 Крышка вентилятора
27 Шайба пружинная 5
28 Шайба 5
29 Болт М5×140
30 Коробка ограничителя подъёма
30-46 Пульт с ограничителем подъёма в сборе
31 Колодка клеммная
32 Крышка коробки огр. подъёма
33 Сальник кабельный М16×1,5
34 Сальник кабельный М16×1,5
35 Выключатель концевой IEC 947-5-1
36 Планка нажимная
37 Ось планки нажимной
38 Пружина плоская
39 Кабель пульта подвесного
40 Клемма
41 Сальник кабельный
42 Конденсатор CBB60 SH DB 20 мкФ×450В
43 Корпус пульта подвесного
43.1 Прокладка пульта подвесного
43.2 Крышка пульта подвесного
44 Кнопка аварийного отключения
45 Переключатель \"вверх-вниз\"
46 Кабель питания 3G×0,75мм² с вилкой
47 Гайка самоконтрящаяся М10
48 Шайба пластмассовая 10
49 Болт М10×35
50 Болт М5×28
51 Ось блока
52 Щека блока
53 Блок
54 Гайка самоконтрящаяся М5
55 Шестерня Z=45
56 Шпонка призматическая 5×5×10
57 Вал-шестерня Z=9
58 Подшипник 6200 RS
59 Болт М8×16 внутр. шестигр.
60 Рычаг ограничителя подъёма
61 Крюк
62 Коуш
63 Трос
64 Бобышка нажимная
65 Зажим
66 Барабан
67 Клин
68 Втулка
