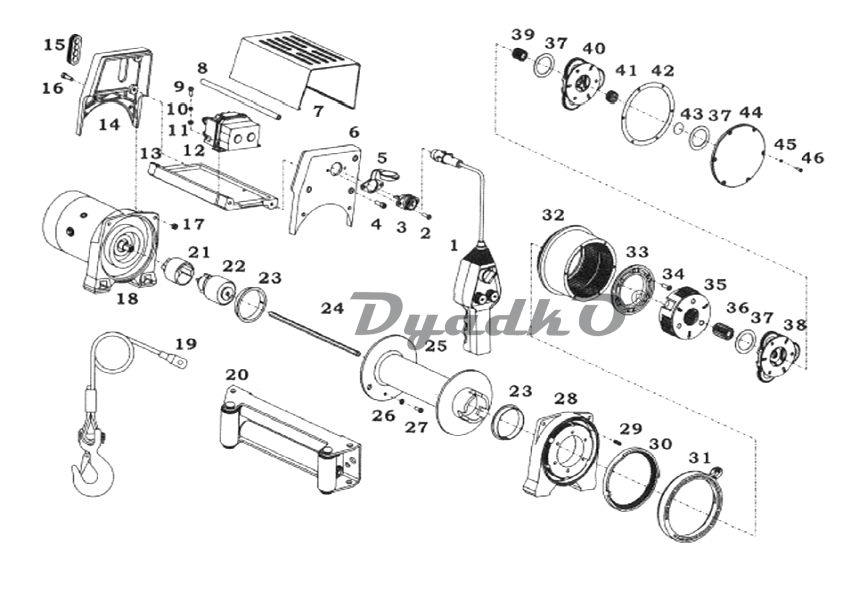

Схема КАЛИБР ЭЛБА-3620 (KX)

1 Пульт управления в сборе
2 Винт М5×16
3 Розетка блочная
4 Винт М6×16
5 Крышка розетки
6 Стенка БУ правая
7 Крышка блока управления
8 Стяжка
9 Винт М5×10
10 Шайба пружинная 5
11 Шайба 5
12 Контактор 12В ZJSF-41
13 Кронштейн
14 Стенка БУ левая
15 Ввод кабельный
16 Винт М6×25
17 Гайка М6
18 Двигатель
19 Трос грузовой в сборе
20 Ограничитель роликовый в сборе
21 Переходник
22 Муфта в сборе
23 Втулка пластм. Ø64×Ø65(74)×13
24 Ось-толкатель
25 Барабан в сборе
26 Шайба 6
27 Винт М6×10
28 Фланец задний
29 Пружина
30 Кольцо фиксирующее
31 Блокиратор
32 Эпициклическая шестерня
33 Кольцо удерживающее
34 Винт М6×20
35 Водило с сателлитами 3-ей ступени в сборе
36 Солнечная шестерня 3-ей ступени
37 Шайба разделительная
38 Водило с сателлитами 2-ой ступени в сборе
39 Солнечная шестерня 2-ой ступени
40 Водило с сателлитами 1-ой ступени в сборе
41 Солнечная шестерня 1-ой ступени
42 Прокладка
