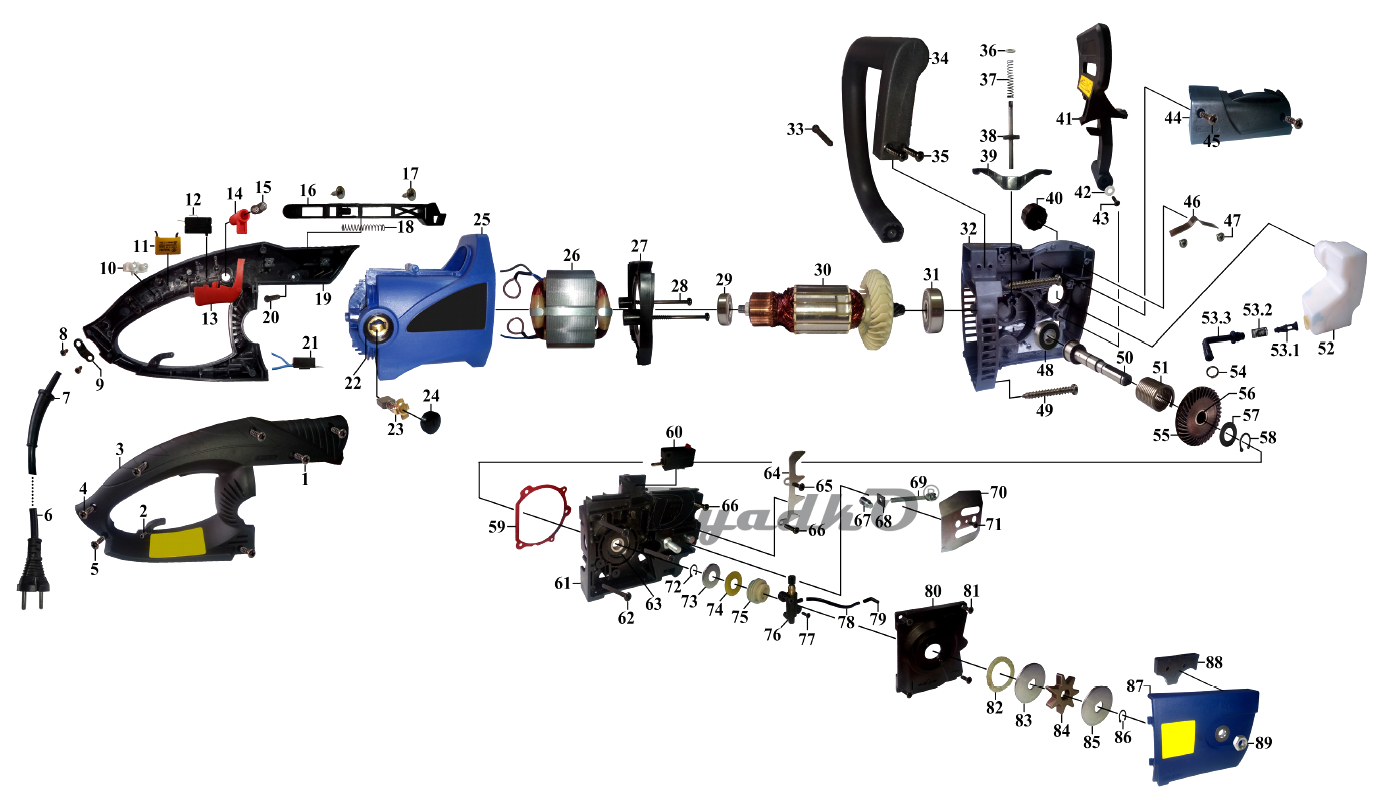

Схема ДИОЛД ПЦЭ-1

1 Винт 4х16 саморез
2 Винт 4х14 саморез
3 Полуручка правая
4 Винт 3х8 саморез
5 Винт 4х12 саморез
6 Шнур сетевой L=0,5м 2х1.5
7 Трубка защитная
8 Винт 4х8 саморез
9 Пластина прижимная
10 Соединительная клемма
11 Конденсатор 0,33 µF 250V
12 Выключатель 13А 250V
13 Клавиша выключателя
14 Предохранитель клавиши выкл.
15 Пружина предохранителя клавиши выкл. 0,6х (6,5-9) х34
16 Кронштейн рычага тормоза
17 Винт 4х12 саморез
18 Пружина 0,8х8х44
19 Полуручка левая
20 Винт 4х14 саморез
21 Блок плавного пуска 12А 230 V
22 Щеткодержатель
23 Щетки 7х15,9х17
24 Винт-пробка
25 Корпус эл.двигателя
26 Статор
27 Диафрагма
28 Винт 4х74 саморез
29 Подшипник 629RS (9х26х8)
30 Якорь
31 Подшипник 6003RS (17х35х10)
32 Корпус редуктора
33 Винт 5х36 саморез
34 Рукоятка
35 Винт 5х18 саморез
36 Шайба 5
37 Пружина 0,8х8х40
38 Ползун
39 Рычаг
40 Крышка масляного бака
41 Рычаг тормоза
42 Шайба 4
43 Винт 4х16 саморез
44 Крышка
45 Винт 4х16 саморез
46 Фиксатор
47 Винт 3х8 саморез
48 Подшипник 6000RS (10x26x8)
49 Винт 5х40 саморез
50 Шпиндель
50,51,56-5 8
 Колесо зубчатое в сб. (поз.50,51,56-58)
51 Пружина (2,6х2,2)х25х26
52 Бак масляный
53 Штуцер бочка в сборе
53.2 Пружина
53.3 Шланг
53.1 Штуцер
54 Хомут
55+56 Колесо зубчатое Z=37 в сборе
56 Подшипник игол. НК1210
57 Шайба 12
58 Стопорное кольцо O11 наруж.
59 Прокладка
60 Контактное устройство 13А 250V
61+63 Крышка корпуса редуктора в сборе
62 Винт 4х40 саморез
63 Подшипник 6200RS (10x30x9)
64 Упор-ограничитель
65 Винт 4х14 саморез
66 Винт 4х36 саморез
67 Винт натяжитель М5
68 Вставка
69 Винт регулировочный специальный M5x44
70 Пластина
71 Винт 4х14 саморез
72 Стопорное кольцо O9 наруж.
73 Шайба 10
74 Прокладка
75 Колесо насоса
76 Насос масляный
77 Винт 4х12 саморез
78 Шланг
79 Штуцер
80 Крышка масляного насоса
81 Винт 4х12 саморез
82 Прокладка
83 Шайба 10
84 Ведущая звездочка
85 Шайба 10
86 Стопорное кольцо O9 наруж.
87 Крышка цепи
88 Вставка крышки цепи
89 Гайка M8
_ Позиции в сборе:
