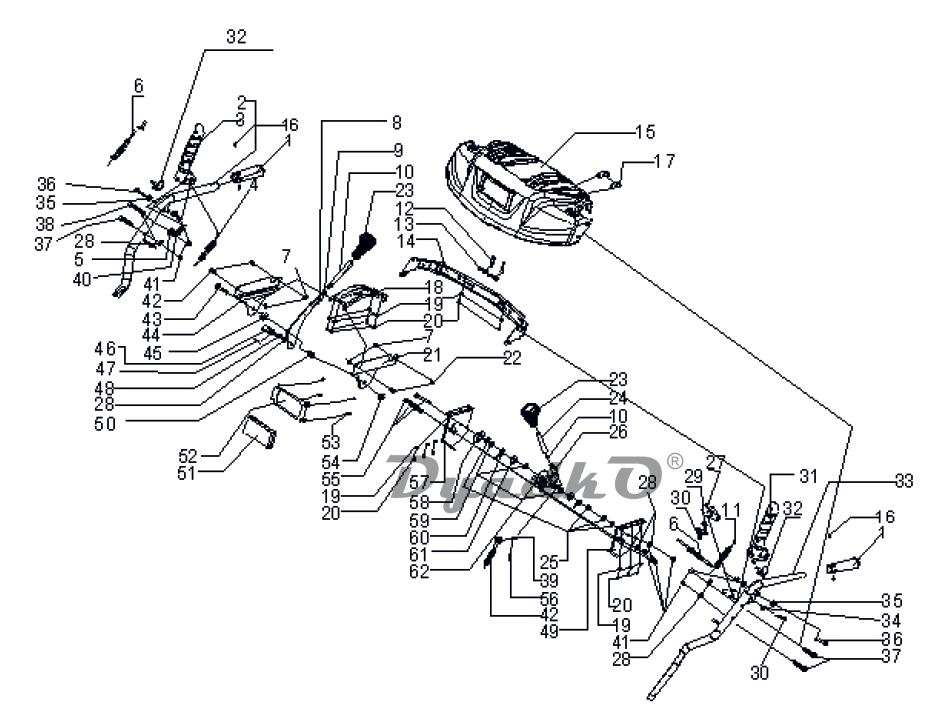

Схема КАЛИБР СНУБ-11,0/70Е (ZY) Панель управления


1 Рукоятка резиновая с обогревом
2 Труба рукоятки правая
3 Рычаг управления правый
4 Трос привода колес L=127×75 1 угол
5 Гайка с фланцем М8
6 Трос блокировки привода шнека L=74×55 1 угол
7 Гайка самоконтрящаяся М6
8 Рычаг переключения скорости
9 Шайба пружинная
10 Удлиннитель рычага
11 Трос шнека L=115×143 1 угол
12 Палец срезной Ø8×35
13 Шплинт пружинный 2×35
14 Панель соединительная
15 Панель управления пластиковая
16 Заклёпка 4×12
17 Выключатель KCD1 (Ø20. 3 конт.)
18 Сектор переключения скорости
19 Шайба 5
20 Винт ST4.8×16
21 Кронштейн сектора переключения скорости (левая часть)
22 Болт M6×12
23 Рукоятка резиновая
24 Удлиннитель рукоятки
25 Шайба 8
26 Кулиса управления отражателем в сборе
27 Блокиратор рычага привода шнека
28 Шайба 8
29 Шайба пружинная 6
30 Болт M6×18
31 Рычаг управления левый (шнека)
32 Демпфер резиновый рычага
33 Труба рукоятки левая
34 Шайба 6
35 Шайба пластиковая
36 Болт М8×55
37 Болт M8×40
38 Болт M8×50
39 Палец троса
40 Пружина возвратная
41 Гайка самоконтрящаяся М8
42 Трос отражателя с оболочкой L=130×112
43 Болт M10×45
44 Кронштейн сектора переключения скорости (правая часть)
45 Шайба 10
46 Палец рычага переключения скорости
47 Шплинт разводной 2×22 DIN 94
48 Пружина
49 Кронштейн кулисы управления отражателем (левая часть)
50 Пружина
51 Фара
52 Фиксатор фары
53 Винт ST3.2×20
54 Гайка самоконтрящаяся М10
55 Болт M8×45
56 Шплинт пружинный 2×35
57 Кронштейн кулисы управления отражателем (правая часть)
58 Шайба стопорная star-lock
59 Прокладка
60 Фиксатор грушевидный
61 Фиксатор U-образный
62 Плата регулятора отражателя 1
