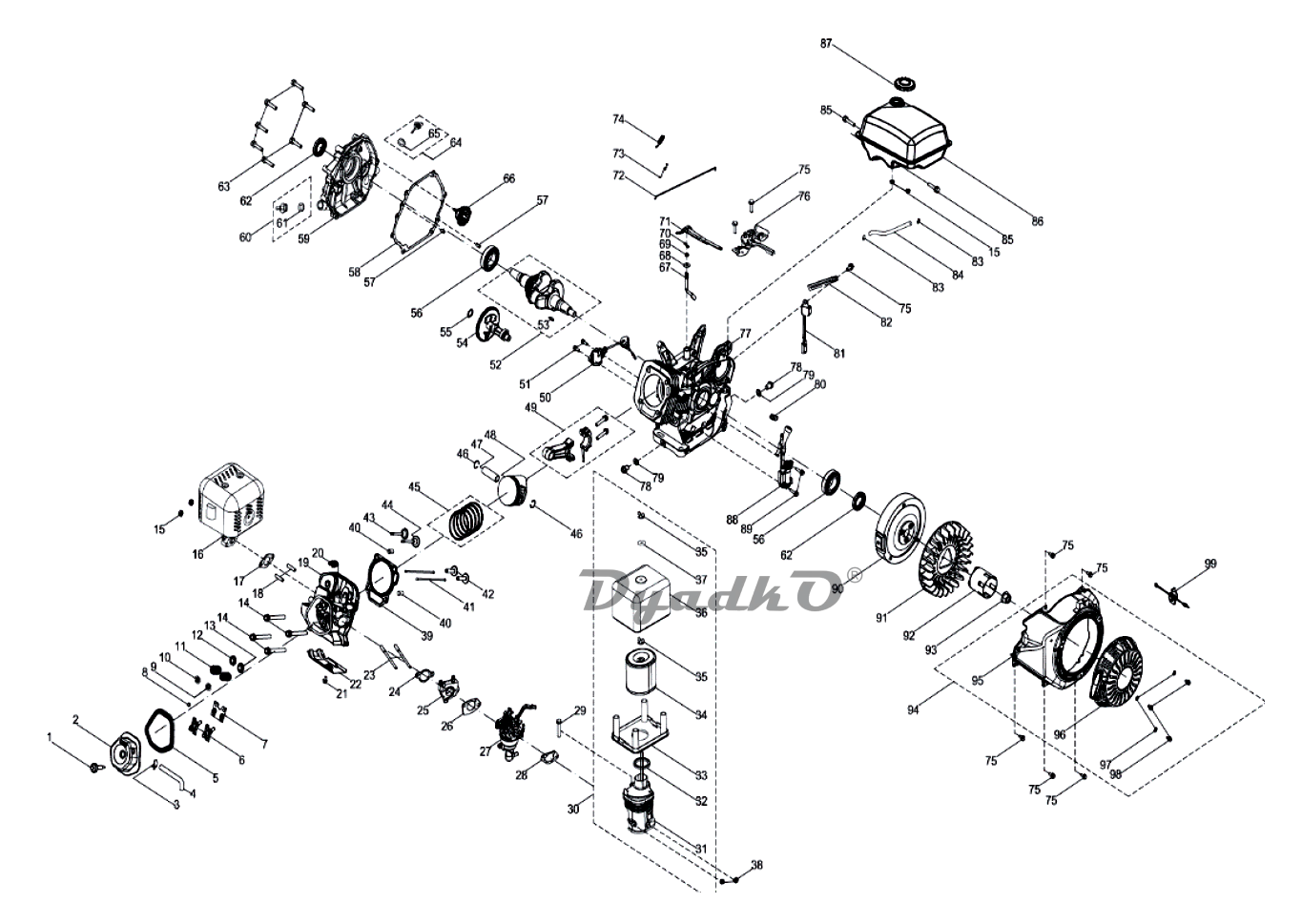

Схема КАЛИБР СНУБ-9,0/720ЕПФ (TIYA) Двигатель 177FЕ

1 Болт М6х61
2 Крышка головки цилиндра
3 Зажим
4 Трубка сапуна
5 Прокладка крышки клапанной
6 Направляющая клапанов
7 Коромысло клапана
8 Пятак впускного клапана
9 Гнездо пружины клапана
10 Чашка выпускного клапана
11 Пружина клапана
12 Чашка впускного клапана
13 Шайба опорная пружины клапана
14 Болт М10х1.25х87
15 Гайка М8
16 Глушитель
17 Прокладка глушителя
18 Втулка головки цилиндра М8х48.5
19 Головка цилиндра
20 Свеча зажигания
21 Болт МбхЮ
22 Крышка двигателя
23 Болт М6-8х127
24 Прокладка в пуск, коллектора
25 Коллектор впускной
26 Прокладка карбюратора
27 Карбюратор с топливным краном со штуцером подкачки топлива
28 Прокладка фильтра воздушного
29 Болт М6х20
30 Фильтр воздушный в сборе
31 Основание фильтра воздушного
32 Прокладка основания фильтра воздушного
33 Основания фильтра воздушного
34 Элемент воздушного фильтра (картон)
35 Гайка элемента фильтра воздушного
36 Крышка фильтра воздушного
37 Шайба М9х1х16
38 Гайка барашек
39 Прокладка головки цилиндра
40 Втулка установочная М12х20
41 Штанга
42 Толкатель клапана
43 Клапан впускной
44 Клапан выпускной
45 Кольца поршневые ф68 (компл.)
46 Кольцо стопорное пальца поршня
47 Палец поршневой
48 Поршень
49 Шатун в сборе
50 Датчик наличия масла
51 Болт М6х16
52 Вал коленчатый в сборе хвост -цилиндр 025мм 1=60мм
53 Шпонка вала
53 Прокладка картера
54 Вал распределительный в сборе
55 Шайба М16х0.5х24
56 Подшипник 6206
57 л ка (палец) картера установочная все 4-х тактные двиган
59 Крышка картера двигателя
60 Пробка картера
61 Прокладка пробки
62 Сальник колен, вала
63 Болт М8х35
64 Щуп масляный
65 Прокладка щупа масляного
66 Регулятор центробежный (комплект)
67 Рычаг ЦБ регулятора
68 Шайба М8х0.8х20
69 Сальник рычага ЦБ регулятора
70 Шплинт
71 Скоба ЦБ регулятора
72 Тяга дроссельной заслонки
73 Пружина тяги дросс. Заслонки
74 Пружина возвратная регулятора
75 Болт М6х12
76 Рычаг регулировки оборотов двигателя
77 Картер двигателя
78 Болт
79 Шайба М12х2х20
80 Зажим
81 Реле наличия масла
82 Трубка
83 Хомут
84 Топливопровод
85 Болт М8х25
86 Бак топливный
87 Крышка топливного
88 Катушка зажигания защищенная
89 Болт М6х28
90 Маховик с зубчатым венцом
91 Крыльчатка маховика
92 Храповик
93 Гайка М16х1.5
94 Стартер ручной с кожухом вентелятора
95 Кожух вентилятора
96 Стартер ручной в сборе
97 Шайба Мб
98 Болт Мб
99 Шплинт (булавка)
