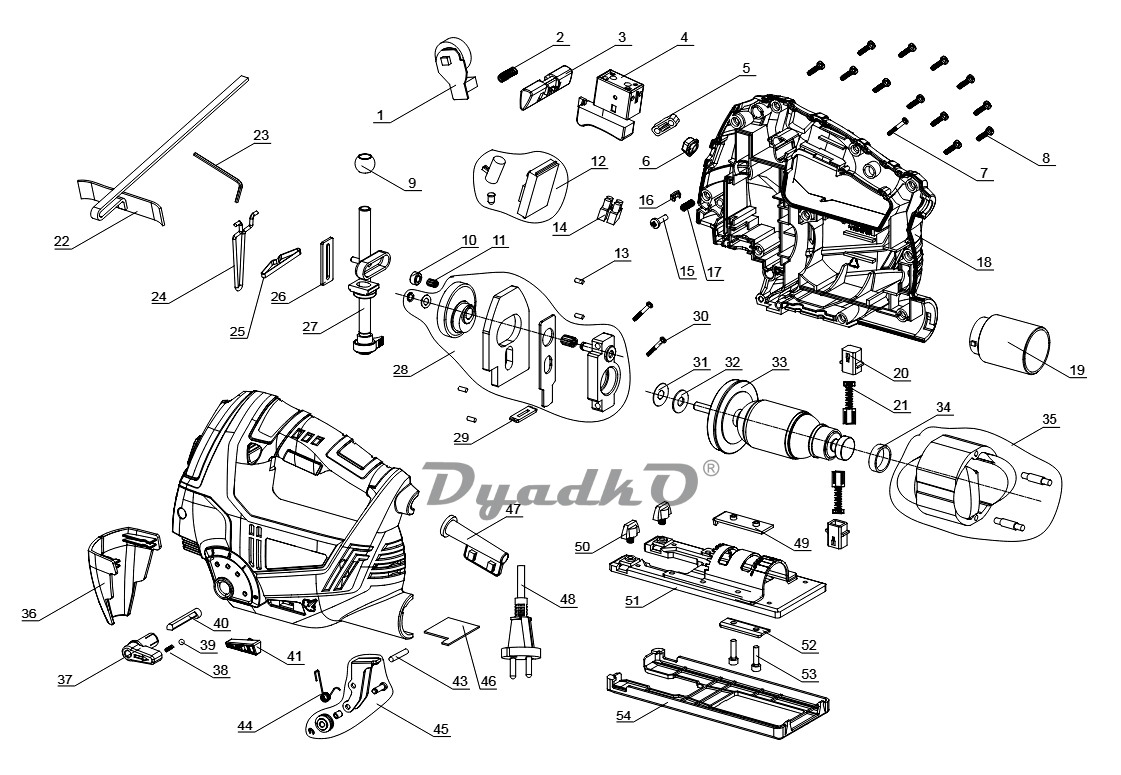

Схема STATUS JS800 (4191101) JS800

001 Блок регулировки скорости
002 Пружина фиксатора выключателя
003 Фиксатор выключателя
004 Выключатель
005 Пластина крепления кабеля
006 Кнопка включения лазера
007 Винт ST4x25
008 Винт ST4x16
009 Вкладыш направляющий 9
010 Втулка
011 Гильза
012 Блок лазера и подсветки
013 Штифт
014 Колодка клеммная
015 Винт ST4x8
016 Вставка декоративная
017 Пружина
018 Накладка корпуса
019 Патрубок пылеотвода
020 Щеткодержатель
021 Щетки угольные
022 Параллельный упор
023 Ключ шестигранный 3
024 Скоба защитная
025 Вставка пружинная
026 Рамка направляющая
027 Шток в сборе
028 Блок шестерни в сборе
029 Вставка пылезащитная
30 Винт ST4x30
031 Кольцо фетровое
032 Прокладка
33 Якорь в сборе
034 Кольцо защитное
35 Статор в сборе
36 Экран защитный
037 Переключатель маятникового режи
38 Пружина
039 Шарик стальной 4
040 Тяга
041 Переключатель обдува
042 Корпус
043 Ось кронштейна
044 Пружина
045 Кронштейн в сборе
046 Дефлектор
047 Трубка кабеля
048 Кабель сетевой
049 Пластина фиксации платформы
50 Винт
051 Платформа
052 Сухарь крепления платформы
53 Винт М4х14
054 Накладка платформы
