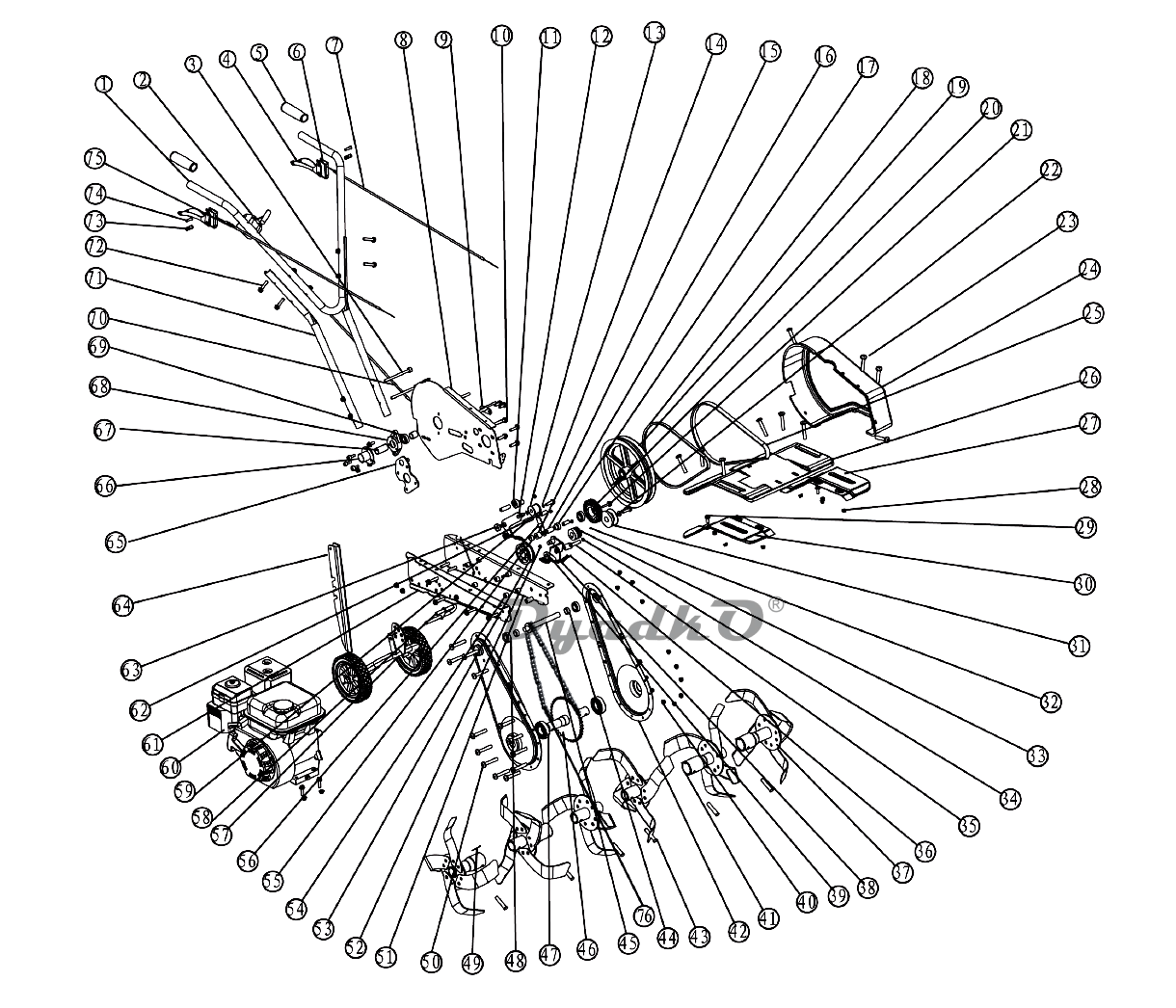

Схема КАЛИБР МК-6,5С (Lifan)

1 Рукоятка V-образная
2 Акселератор в сборе
3 Болт М10×70
4 Рычаг управления приводом вперёд/назад
5 Рукоятка резиновая
6 Блок фиксации рычага в сборе
7 Трос движения \"вперёд\" L=110-90
8 Основание передаточного механизма
9 Плата фиксирующая
10 Болт М8×20
11 Втулка промежуточная 3
12 Рычаг натяжителя \"назад\"
13 Ролик натяжителя \"назад\" (подш. 608)
14 Кольцо стопорное
15 Втулка промежуточная
16 Втулка промежуточная
17 Втулка промежуточная 1
18 Ремень движения \"назад\" Z914Li; Z900Li; (V10×930)
19 Шкив большой двухручьевой 6 спиц
20 Шестерня большая со шкивом (\"назад\")
21 Болт М6×30
22 Шайба 8×28×2
23 Болт М5×12
24 Кожух трансмиссии
25 Ремень движения \"вперёд\" V17×1035(17×1070) (A1041Li)
26 Рама
27 Крыло левое
28 Гайка М6
29 Болт М8×20
30 Крыло правое
31 Шкив двигателя
32 Шпонка призматическая 5×40 (5×5×40)
33 Шестерня малая
34 Гайка самоконтрящаяся М8
35 Ось ролика натяжителя \"вперёд\"
36 Пружина натяжителя
37 Фреза конечная в сборе
38 Рычаг натяжителя \"вперёд\"
39 Втулка промежуточная 2
40 Гайка самоконтрящаяся М6
41 Фреза средняя (проходная) в сборе
42 Крышка цепи
43 Палец крепления фрезы Ø10×40/50/60
44 Втулка промежуточная
45 Звёздочка малая с валом
46 Звёздочка редуктора большая (вал 25/вал 30)
47 Подшипник 6206Z
48 Подшипник 6003Z
49 Шплинт пальца крепления фрезы
50 Болт М6×12
51 Лонжерон левый
52 Кольцо стопорное
53 Ролик натяжителя \"вперёд\" (подш. 6000)
54 Втулка промежуточная
55 Втулка резиновая
56 Успокоитель ремня \"назад\"
57 Колесо в сборе 7×1,5; 7×1 ,75 Ø170мм
58 Ось колёсная
59 Втулка промежуточная
60 Двигатель 168F
61 Лонжерон правый
62 Втулка промежуточная
63 Втулка промежуточная 2
64 Регулятор глубины вспашки
65 Плата соединительная
66 Крышка подшипника
67 Втулка 17×22×44,5
68 Корпус подшипника
69 Подшипник 6003Z
70 Трос акселератора
71 Ручка нижняя
72 Болт М8×40
73 Палец 10×22
74 Палец 7×25
75 Трос движения \"назад\" L=135-95
76 Цепь
