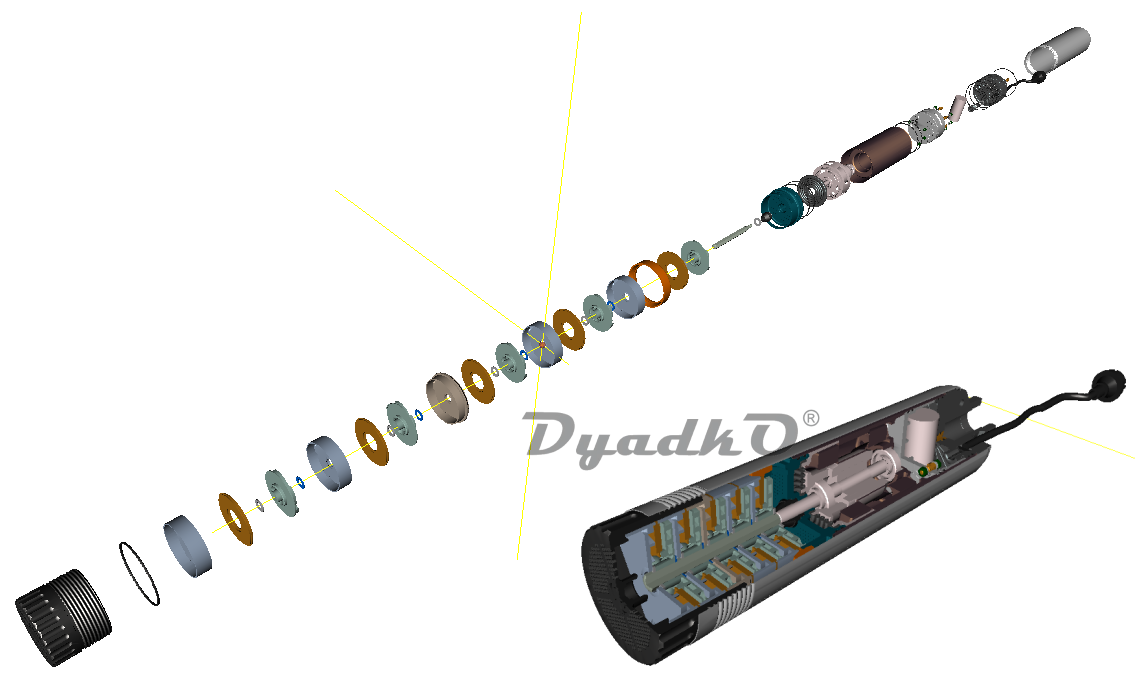

Схема ДЖИЛЕКС Водомёт 60/32 (400301) Водомёт 60/32

1 Крышка передняя 96х70
2 Кольцо 075-80-30 ГОСТ 9833-73
3 Направляющий аппарат в сборе 55/7
4 Шайба антифрикционная (белая) 20х11,3х1,85 мм
5 Крышка насосной ступени 85
6 Колесо насосное Ø76х6,2 мм (55 л)
7 Шайба антифрикционная (синяя) 20х11,3х1,35 мм
8 Направляющий аппарат с буртиком 84х21
9 Корпус насоса Ø98 L=370 мм (60/32)
10 Электрокабель КГБ 3x0,75-10,3 с вилкой
11 Опора промежуточная 96х20
12 Электродвигатель в сборе Н=40, L=214 мм (60/32)
13 Вал L=138 мм консольный (60/32)
14 Шайба ф10 оцинк. ГОСТ 11371 (DIN 125)
15 Крышка эл/дв передняя 20,6 L=48
16 Гайка M5, оцинкованная DIN 934
17 Конденсатор 16 мкФ 450В (35x70, L=150)
18 Контакт-шпилька М5 лат.
19 Стакан конденсаторны й 90х50 мм
20 Мембрана НПО 00.008
21 Шайба гровер М5 оц. DIN 127
22 Крышка задняя 1\", 8, М6
23 Уплотнение торцевое 12-20,6-23,5
24 Кольцо уплотнительно е 006- 010-25 ГОСТ 9833-73
25 Винт нажимной М16х1,5 9 мм
26 Втулка обжимная 14,2-9-4 (конус) Водомёт
27 Уплотнитель 1,7х3
28 Втулка нажимная 8-14 Водомёт
29 Заглушка М6, латунная
30 Кольцо 007-013-30
31 Шайба Ф5, оцинкованная DIN 125
32 Кольцо 075-80-30 ГОСТ 9833-73
Насос погружной Водомет 60/32
