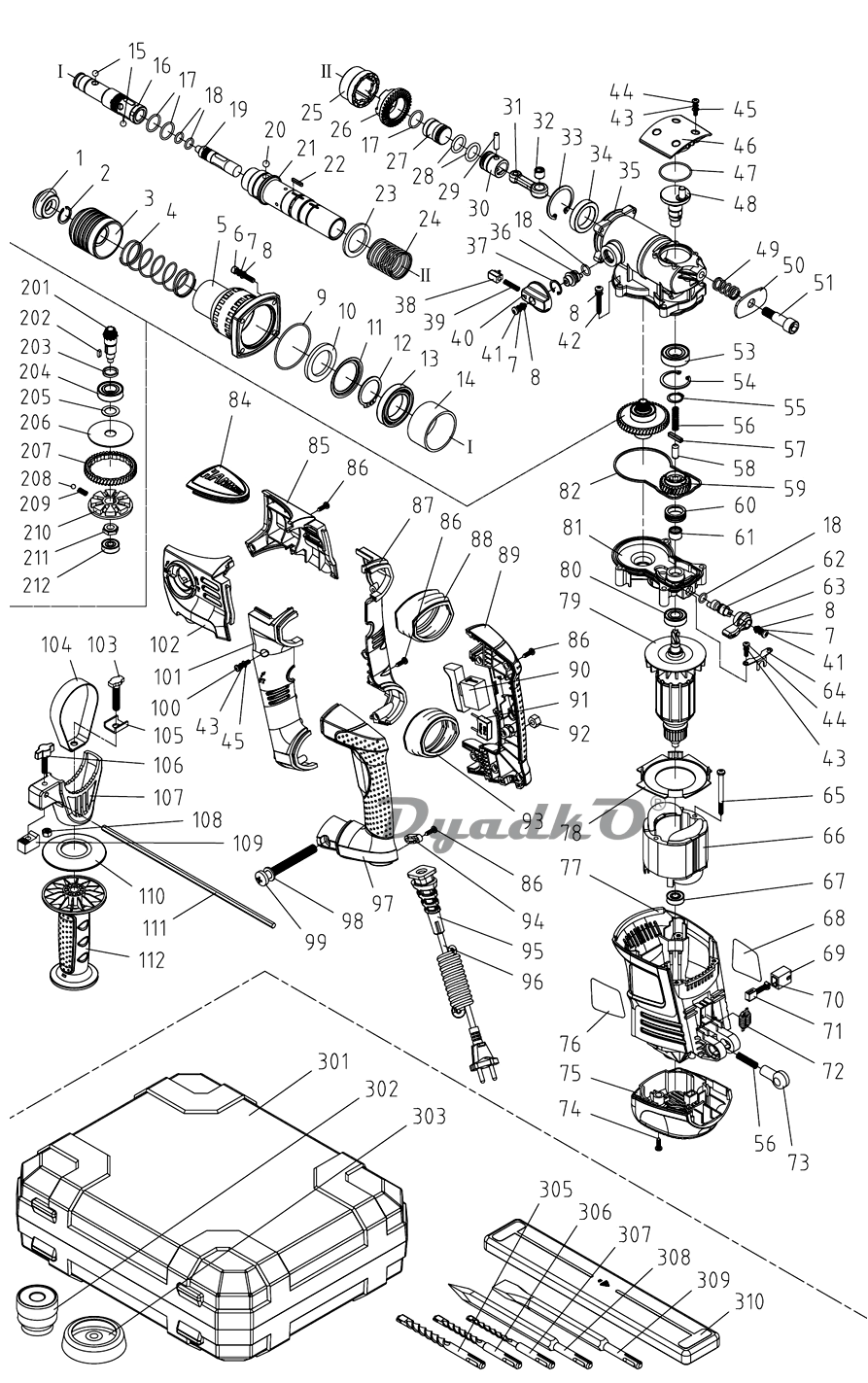

Схема ЗУБР ЗПВ-32-1250 ЭВК
1
Пылезащитный колпачок
2
Стопорное кольцо
3
Крышка патрона
4
Пружина
5
Корпус цилиндра
6
Винт с шестигранной головкой
7
Пружинная шайба
8
Шайба
9
Кольцо
10
Войлочное уплотнение
11
Шайба
12
Упор пружины
13
Подшипник
14
Дистанционное кольцо
15
Стальной шарик
16
Корпус патрона
17
Кольцо
18
Кольцо
19
Ударник
20
Стальной шарик
21
Цилиндр
22
Шпонка
23
Шайба
24
Пружина
25
Муфта
26
Большая шестерня
27
Таран
28
Кольцо
29
Палец поршня
30
Поршень
31
Шатун
32
Игольчатый подшипник
33
Упор пружины
34
Сальник
35
Редуктор
36
Основание рукояти переключения
37
Упор пружины
38
Фиксатор переключателя
39
Пружина
40
Переключатель режимов работы
41
Винт
42
Саморез
43
Пружинная шайба
44
Винт
45
Шайба
46
Крышка масляная
47
Кольцо
48
Коленчатый вал
49
Пружина ударная
50
Шайба
51
Болт
53
Подшипник
54
Упор пружины
55
Упор пружины
56
Пружина
57
Шпонка
58
Стержень
59
Первая шестерня
60
Опорная втулка
61
Игольчатый подшипник
62
Основание рукояти переключения
63
Переключатель режимов работы
64
Фиксирующая пружина
65
Саморез
66
Статор
67
Подшипник
68
Информационная табличка
69
Щеткодержатель
70
Корпус щеткодержателя
71
Щетка
72
Индуктивность
73
Корпус ударной пружины
74
Саморез
75
Задняя крышка
76
Информационная табличка с логотипом
77
корпус двигателя
78
Направляющая воздушного потока
79
Ротор
80
Подшипник
81
Крышка редуктора
82
Уплотнительное кольцо
84
Крышка с логотипом
85
Правая часть корпуса
86
Саморез
87
Правая задняя часть корпуса
88
Верхний резиновый элемент
89
Правая часть рукоятки
90
Выключатель
91
Емкость
92
Гайка
93
Нижний резиновый элемент
94
Прижим шнура
95
Воротник шнура
96
штекер кабеля
97
Левая часть ручки
98
Шайба
99
Болт с круглой шляпкой
100
Болт с круглой шляпкой
101
Левая задняя часть рукоятки
102
Левая часть корпуса
103
Винт с квадратной головкой
104
Хомут
105
Прижим хомута
106
Прижимной винт
107
Основание дополнительной рукоятки
108
Гайка
109
Прижим глубиномера
110
Верхняя крышка
111
Глубиномер
112
Дополнительная рукоятка
201
Третья шестерня
202
Шпонка
203
Установочное кольцо
204
Подшипник
205
Шайба
206
Прижим шестерни
207
Вторая шестерня
208
Стальной шарик
209
Пружина
210
Держатель шестерни
211
Гайка
212
Подшипник
301
Кейс
302
Смазка
303
Пылесборное уплотнение
305
Бур
306
Бур
307
Бур
308
Пика
309
Долото
310
Корпус рабочего инструмента
