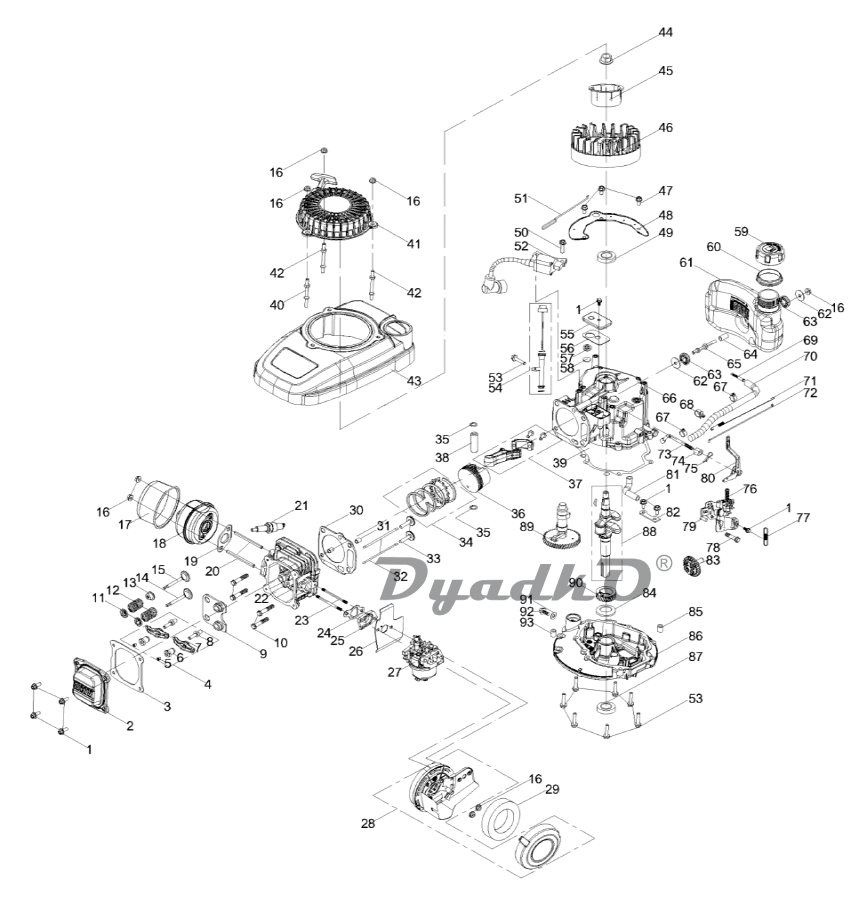

Схема КАЛИБР МК-5,0; Земляк МК5,0 (ZD) Двигатель 165F

1 Болт М6х14
2 Крышка головки цилиндра
3 Прокладка крышки клапанов
4 Шпилька в сборе с коромыслами клапанов
5 Контргайка
6 Гайка регулировки клапанов М6 шаг 0,5 все 4-х тактные двигатели
7 Коромысло клапана Дв.168F;Дв.165F;Дв.1P70FV-C
8 Шпилька регулировки клапанов М6 шаг 0,5 Все 4-х тактные двигатели
9 Направляющая клапанов
10 Болт М8х54
11 Чашка впускного клапана
12 Пружина клапана Дв.165F ГКБС (ГКБ) 3,8/46.д129; МК-4,5.д10
13 Шайба опорная пружины клапана Дв.165F; Дв.168F; Дв.1P70FV-C
14 Клапан выпускной
15 Клапан впускной
16 Гайка М6*8*1,0 (с бурт., самоконтр.)
17 Защита глушителя
18 Глушитель
19 Прокладка глушителя
20 Шпилька М6*76
21 Свеча зажиг. Дв.165F;168F(HР-200F);1P70FV- C;173F;177F;182F;183F;185F;188F;190F
22 Головка цилиндра
23 Шпилька М6х87
24 Прокладка впускного коллектора
25 Коллектор впускной
26 Прокладка карбюратора
27 Карбюратор
28 Фильтр воздушный в сборе
29 Элемент воздушного фильтра
30 Прокладка головки цилиндра
31 Втулка 10х16 установочная головки цилиндра Дв.165F; Дв.1P70FV-C
32 Штанга
33 Толкатель Дв.154F; Дв.165F
34 Кольца поршневые (комплект)
35 Кольцо стопорное пальца поршня
36 Поршень
37 Шатун в сборе с крышкой
38 Палец поршневой
39 Прокладка картера
40 Шпилька М6х73
41 Стартер ручной в сборе
42 Шпилька М6х75
43 Крышка двигателя верхняя (пластик)
44 Гайка М14х1,5
45 Храповик
46 Маховик
47 Болт М6х10
48 Кронштейн
49 Сальник Ø20×Ø42×7 коленчатого вала верхний
50 Болт М6х25
51 Тяга воздушной заслонки
52 Катушка зажигания
53 Болт М6х28
54 Указатель уровня масла в сборе
55 Крышка клапана вентиляции картера
56 Прокладка крышки клапана вентиляции картера
57 Пружина клапана вентиляции картера
58 Клапан вентиляции картера
59 Крышка топливного бака
60 Гайка крепления топл.бака
61 Бак топливный
62 Шайба 6,5х1,5х25
63 Амортизатор топливного бака
64 Втулка 6,5х10х19
65 Шпилька М6х68
66 Картер двигателя
67 Хомут топливопровода Ø8-10
68 Крепление топливной трубки Ø13 (пластик)
69 Фильтр топливный Дв.165F ГКБС (ГКБ) 3,8/46.д58; МК-4,5.д44
70 Трубка топливная Ø6,3хØ12,5х290 Дв.165F
71 Пружина тяги дроссельной заслонки
72 Тяга дроссельной заслонки
73 Рычаг ЦБ регулятора
74 Сальник 6х11х4 рычага ЦБ регулятора
75 Шплинт рычага ЦБ регулятора все 4х-тактные двигатели
76 Механизм регулятора оборотов
77 Пружина возвратная
78 Болт М6х35
79 Втулка 6,5х10х24
80 Скоба механизма регулятора оборотов
81 Трубка вентиляции картера
82 Крепление центробежного регулятора
83 Регулятор центробежный комплект
84 Шайба упорная коленчатого вала Ø25.4×Ø34×1 Дв.165F
85 Втулка установочнаяная картера 7x14 Дв.165F.
86 Крышка картера двигателя
87 Сальник 25×38×7 Дв.165F
88 Вал коленчатый
89 Вал распределительный
90 Шестерня привода распредвала
91 Шайба уплотнительная 10х1,5х16
92 Пробка картера Дв.168F М10×1,25×15
93 Втулка установочная картера 9x14 Дв.165F ГКБС (ГКБ) 3,8/46.д103; МК-4,5д.68
Чашка выпускного клапана
