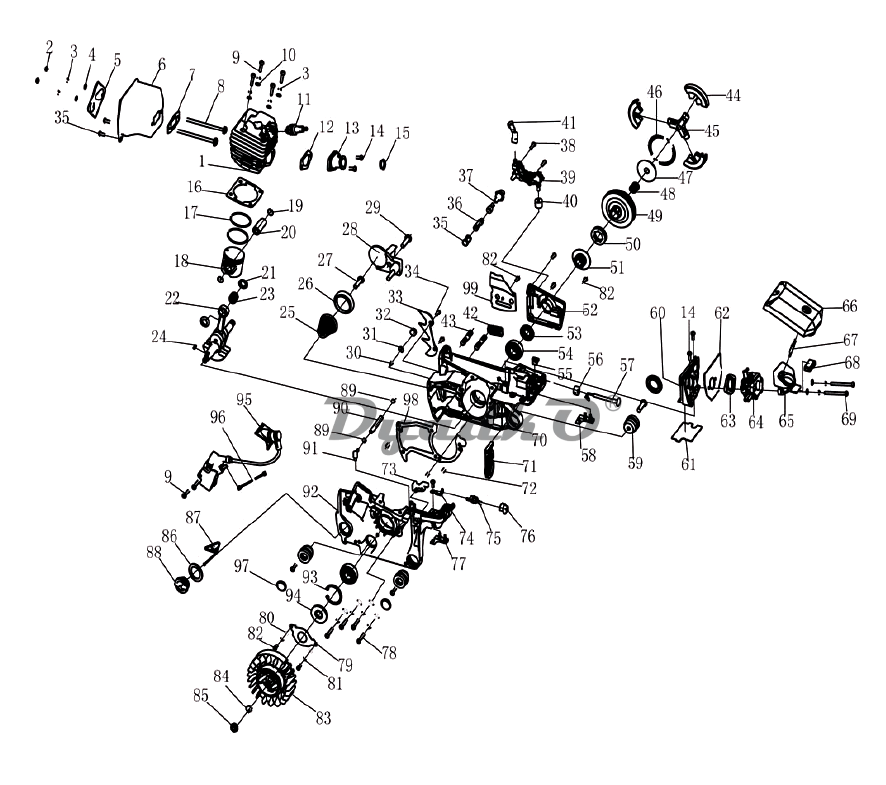

Схема КАЛИБР БП-1500/16У; БП-1800/16У; БП-2200/18У (Enjoy) Корпус

1 Цилиндр Ø45 БП-2100/18; БП-2200/18; БП-2500/20; БП-2600/18
2 Гайка самоконтр М5
3 Шайба 5
4 Шайба 5
5 Накладка глушителя
6 Глушитель БП:-1700/18; 1800/16; 1800/18; 1900/18; 2100/18; 2200/18; 2500/20; 2600/18
7 Прокладка глушит. БП:-1700/18; 1800/16; 1800/18; 1900/18; 2100/18; 2200/18; 2500/20; 2600/18; 3000/20
8 Шпилька глушителя ТХ М5*85 БП1700/18;БП1800/18;БП1900/18; БП2100/18; БП2600/18
9 Винт М5х20
10 Шайба 5
11 Свеча зажигания (2-х тактн.двигатели) БМП1100/10; БМП1200/10 БП-все; БК-все; БС-все
12 Прокладка впускн. колл-ра БП:-1700/18;-1800/16;-1800/18;1900/18; -2100/18;-2200/18;-2500/20;-2600/18
13 Коллектор впускной БП1700/18; БП1800/18;БП1900/18;БП2100/18;БП2200/18;БП2600/18
14 Винт М5х12
15 Кольцо уплотнительное
16 Прокладка цилиндра БП:-1700/18; 1800/16; 1800/18; 1900/18; 2100/18; 2200/18; 2500/20; 2600/18
17 Кольцо поршневое Ø45 БП-2100/18; БП-2200/18; БП-2500/20
18 Поршень Ø45 БП-2100/18; БП-2200/18; БП2500/20
19 Кольцо стопорное пальца поршня Ø11 БП1700/18;БП1800/18; БП1900/18; БП2100/18; БП2200/18;БП2500/20;БП2600/18;3000/20
20 Палец поршневой Ø11*37 БП2100/18;БП2200/18;БП2500/20;2600/18
21 Шайба шатуна БП1700/18; БП1800/18; БП1900/18; БП2100/18; БП2200/18; БП2500/20; БП2600/18
22 Механизм кривошипо-шатунный БП:-1700/18;-1800/16;-1800/18;-1900/18;-2100/18;-2200/18;-2500/20;- 2600/18
23 Подшипник игольчатый 11*15*12 БП1200/16; 1300/16; БП1700/18; 1900/18; БП2100/18; 2500/20;2600/18; 3000/20
24 Шпонка маховика 3x3.5x10
25 Пружина коническая БП1700/18;БП1800/18;БП1900/18; БП2100/18; БП2200/18;БП2500/20;БП2600/18
26 Шайба опорная пружины конической
27 Саморез ST5X16
28 Ловитель цепи БП:-1700/18;-1800/16;-1800/18;-1900/18;-2100/18;-2200/18;-2500/20;-2600/18
29 Винт M5X16
30 Жиклёр масляный БП1700/18; БП1800/18; БП1900/18; БП2100/18; БП2200/18; БП2500/20;БП2600/18
31 Кольцо стопорное
32 Войлок для смазки БП1700/18; 1800/18; 1900/18; 2100/18; 2200/18; 2500/20; 2600/18; 3000/20
33 Упор зубчатый БП1700/18; БП1800/18; БП1900/18; БП2100/18; БП2200/18; БП2500/20; БП2600/18
34 Винт М5X10
35 Фильтр масляный БП1200/16; 1300/16; 1400/16; БП1700/18; 1800/18; 1900/18; БП2100/18; 2200/18;2500/20;2600/18
36 нет описания
37 Трубка к масл.насосу БП1700/18; БП1800/18;БП1900/18; БП2100/18; БП2200/18;БП2500/20;БП2600/18
38 Винт М4х14
39 Насос масляный БП:-1700/18;-1800/16;-1800/18;-1900/18;-2100/18;-2200/18;-2500/20;-2600/18
40 Втулка соединительная
41 Соединитель подачи масла БП1700/18; БП1800/18; БП1900/18; БП2100/18; БП2200/18; БП2500/20; БП2600/20
42 Колодка тормоза БП:-1700/18;-1800/16;-1800/18;-1900/18;-2100/18;-2200/18;-2500/20;-2600/18
43 Шпилька М8x26
44…47 Диск муфты сцепл. в сборе БП1700/18; БП1800/18; БП1900/18; 2100/18; 2200/18; 2500/20; 2600/18
44 Грузики муфты сцепления
45 Ступица муфты диска сцепления
46 Пружина диска муфты БП1200/16; 1300/16; 1400/16; БП1700/18; 1800/18; 1900/18; БП2100/18; 2200/18; 2500/20; 2600/18
47 Шайба муфты сцепления ф8*ф34*2,5 БП1200/16; 1300/16; 1400/16; БП1700/18; 1800/18; 1900/18; БП2100/18; 2200/18; 2500/20; 2600/18
48 Подшипник игольчатый 12*15*14,5 БП:-1700/18;-1800/16;-1900/18;-2100;-2500
49 Барабан муфты сцепления БП:-1700/18;-1800/16;-1800/18;-1900/18;-2100/18;-2200/18;-2500/20;-2600/18
50 Звездочка привода цепи БП:-1700/18;-1800/16;-1800/18;-1900/18;-2100/18;-2200/18;-2500/20;- 2600/18;3000/20
51 Шестерня червячная БП:-1700/18;-1800/16;-1800/18;-1900/18;-2100/18;-2200/18;-2500/20;-2600/18
52 Крышка масляного насоса БП1700/18;БП1800/18;БП1900/18; БП2100/18; БП2200/18;БП2500/20;БП2600/18
53 Сальник 15*28*4,5 БП:-1700/18;-1800/16;-1800/18;-1900/18;-2100/18;-2200/18;-2500/20;-2600/18
54 Подшипник 6202/P4/P5/Р63 (15*35*11) 2х тактн. дв. БП1700;2100; Дв.1Е40F-5А; Дв.1Е44F-5А; Дв.1Е44F-6А; Дв.1Е40F-6А; 4х тактн. Дв.139F; Дв.173F,177F,182F,183F,185F,188F, 190F
55 Напр-щая тяги возд. заслонки БП1700/18;БП1800/18;БП1900/18; БП2100/18; БП2200/18;БП2500/20;БП2600/18
56 Втулка ручки возд. заслонки БП1300/16;1700/18;1800/18;1900/18; 2100/18; 2200/18;2500/20;2600/18
57 Ручка возд. заслонки БП:-1700/18;-1800/16;-1800/18;-1900/18;-2100/18;-2200/18;-2500/20;-2600/18
58 Подушка резиновая правая БП1700/18;БП1800/18;БП1900/18; БП2100/18; БП2200/18;БП2500/20;БП2600/18
59 Амортизатор двигателя БП1200/16;1300/16;1400/16; БП1700/18;1800/18;1900/18; БП2100/18;2200/18;2500/20;2600/18
60 Проставка карбюратора БП:-1700/18;-1800/16;-1800/18;-1900/18;-2100/18;-2200/18;-2500/20;-2600/18
61 Прокладка основания карбюратора БП:-1700/18;-1800/16;-1800/18;-1900/18;-2100/18;-2200/18;-2500/20;- 2600/18
62 Прокладка карбюратора БП-1700/18;-1800/16;-1800/18;-1900/18;-2100/18;-2200/18;-2500/20;-2600/18
63 Проставка впускного коллектора БП:-1700/18;-1800/16;-1800/18;-1900/18;-2100/18;-2200/18;-2500/20;- 2600/18
64 Карбюратор БП:-1700/18;-1800/16;-1800/18;-1900/18;-2100/18;-2200/18;-2500/20;-2600/18
65 Проставка воздушного фильтра БП:-1700/18;-1800/16;-1800/18;-1900/18;-2100/18;-2200/18;-2600/18
66 Фильтр воздушный БП:-1700/18;-1800/16;-1800/18;-1900/18;-2100/18;-2200/18;-2600/18
67 Шпилька М5х42
68 Вставка резиновая БП1700/18; БП1800/18; БП1900/18; БП2100/18; БП2200/18; БП2500/20; БП2600/18
69 Шпилька глушителя ТХ М5*50 БП1700/18;БП1800/18;БП1900/18; БП2100/18; БП2600/18
70 Картер в сборе (картер+крышка) БП1700/18;БП1800/18;БП1900/18; БП2100/18; БП2200/18;БП2500/20; БП2600/18
71 Уплотнение тяги др. заслонки и топливопровода БП1700/18; 1800/18; 1900/18; 2100/18; 2200/18; 2500/20; 2600/18
72 Втулка Ø5х10
73 Проставка рег.винта карбюратора (на картере)
74 Шина \"масса\"
75 Выключатель зажигания БП1700/18; БП1800/18; БП1900/18; БП2100/18; БП2200/18; БП2500/20; БП2600/18
76 Уплотнение выключателя зажигания БП1700/18;1800/18;1900/18; БП2100/18;2200/18;2500/20;2600/18
77 Подушка резиновая левая БП1700/18;БП1800/18;БП1900/18; БП2100/18; БП2200/18;БП2500/20;БП2600/18
78 Винт М5х25
79 Крышка сальника
80 Шайба 4
81 Шайба пружинная 4
82 Винт М4х10
83 Маховик-вентилятор в сборе БП1700/18;БП1800/18;БП1900/18; БП2100/18; БП2200/18;БП2500/20;БП2600/18
84 Шайба 8
85 Гайка М8х1
86 Кольцо резиновое 20х30х2
87 Крышка масл. бака БП1200/16;1300/16;1400/16; БП1700/18;1800/18;1900/18; БП2100/18;2200/18;2500/20;2600/18
88 нет описания
89 Хомут
90 Трубка
91 Штуцер маслопровода БП1700/18;-1800/18;-1900/18;-2100/18;-2200/18;-2200/18У;-2500/20;-2600/18;- 2600/18У
92 Картер в сборе (картер+крышка) БП1700/18;БП1800/18;БП1900/18; БП2100/18; БП2200/18;БП2500/20; БП2600/18
93 Кольцо запорное внутреннее ф 35 БП-1700/18; БП-1900/18; БП-2100/18; БП-2500/20
94 Сальник 15*35*4,5 БП1700/18; БП1800/18; БП1900/18; БП2100/18; БП2200/18; БП2500/20; БП2600/18; БП3000/20
95 Катушка зажигания в сборе БП:1700/18;-1800/16;-1800/18;-1900/18;-2100/18;-2200/18;-2500/20;-2600/18
96 Провод \"масса\"
97 Заглушка амортизатора двигателя БП:-1700/18;-1800/16;-1800/18;-1900/18;-2100/18;-2200/18;-2500/20;- 2600/18
98 Прокладка картера БП:-1700/18;-1800/16;-1800/18;-1900/18;-2100/18;-2200/18;-2500/20;-2600/18
99 Пластина напр. А БП-1700/18; БП1800/18; БП-2100/18; БП2200/18; БП2600/18
