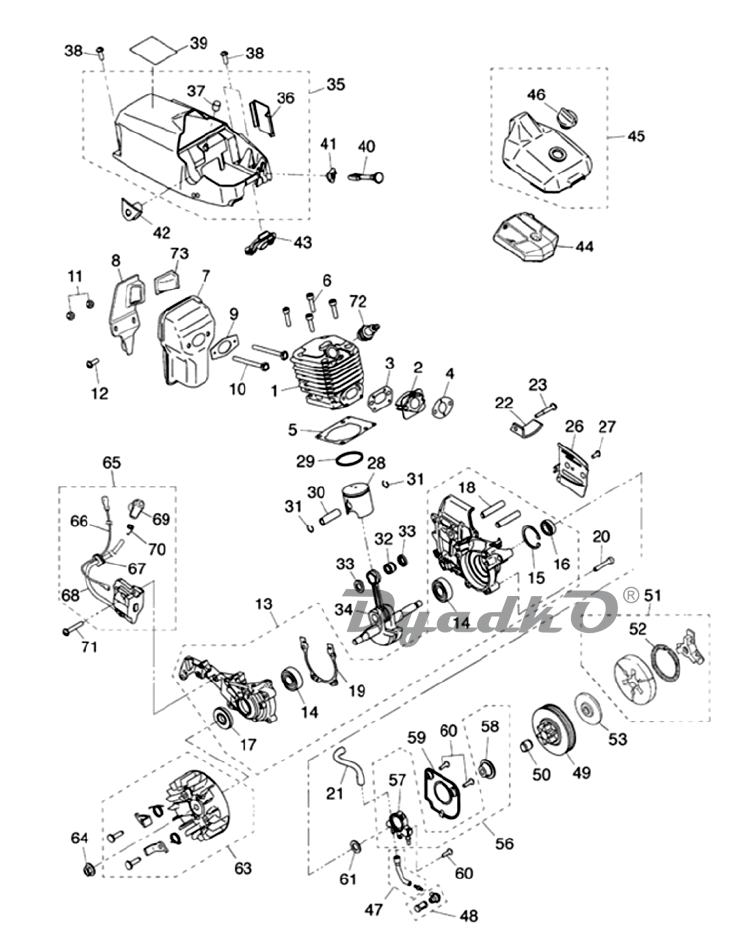

Схема КАЛИБР БП-1400/16 (VL) Двигатель

1 Цилиндр Ø38
2 Коллектор впускной
3 Прокладка впускного коллектора
4 Прокладка карбюратора
5 Прокладка цилиндра
6 Болт М5×20
7 Глушитель
8 В данной модели не применяется
9 Прокладка глушителя
10 Болт М5×60
11 Гайка М5
12 Винт М5×14
13 Картер в сборе (картер+крышка)
14 Подшипник 6201 (32×12)
15 Кольцо стопорное 32 (внутр.)
16 Сальник 12×22×7
17 Сальник 12×32×5,5
18 Шпилька
19 Прокладка картера
20 Болт М5×30
21 Трубка масляная выходящая
22 Ловитель цепи
23 Винт
26 Пластина направляющая \"А\"
27 Винт М4×10
28 Поршень Ø39
29 Кольцо поршневое Ø39 (комплект 1 шт.)
30 Палец поршневой
31 Кольцо стопорное пальца поршня
32 Подшипник игольчатый 10×14×11
33 Шайба шатуна 10×17×3
34 Механизм кривошипо-шатунный
35 Крышка пилы верхняя
36 Заслонка \"зима-лето\"
37 Упор фильтра воздушного
38 Винт М5х19
39 Этикетка
40 Ручка воздушной заслонки пластик
41 Втулка ручки воздушной заслонки
42 Вкладыш щитка тормоза
43 Уплотнение тяги дроссельной заслонки
44 Фильтр воздушный
45 Крышка воздушного фильтра
46 Гайка крышки воздушного фильтра
47 Трубка масляная входящая
48 Фильтр масляный
48a Соединитель маслопровода
49 Барабан муфты сцепления
50 Подшипник игольчатый 10×13×13
51 Диск муфты сцепления в сборе
52 Пружина диска муфты
53 Шайба муфты сцепления Ø8×Ø34×2,5
56 Насос масляный в сборе
57 Насос масляный
58 Шестерня червячная
59 Крышка масляного насоса
60 Винт М4х14
61 Шайба Ø10,2×Ø18×1,0
63 Маховик - вентилятор в сборе
64 Гайка М8×1,0
65 Катушка зажигания в сборе
66 Провод низковольтный
67 Уплотнение провода высоковольтного
68 Провод высоковольтный
69 Наконечник свечи
70 Пружина
71 Винт М4×14
72 Свеча зажигания
73 В данной модели не применяется
Ручка воздушной заслонки металл
б/п Скоба крепления маслопровода
