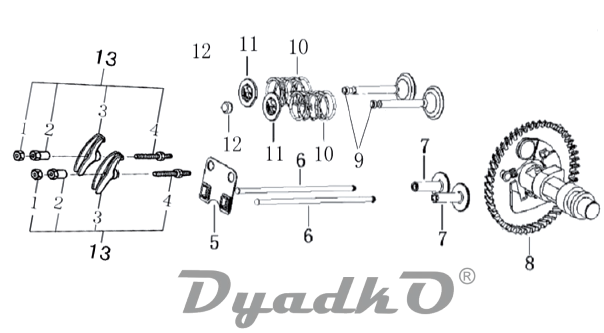

Схема КАЛИБР Двигатель 154F Газораспределительный механизм

1 Контргайка М6 шаг 0,5 все 4-тактные двигатели, кроме БЭГ1200И(YK) и Дв.139F
2 Гайка регулировки клапанов М6 шаг 0,5 все 4-х тактные двигатели, кроме БЭГ1200И(YK) и Дв.139F
3 Коромысло клапана Дв.154F; 165F; 168F; 170F; 1P70FV-C
4 Шпилька регулировки клапанов М6 шаг 0,5 Все 4-х тактные двигатели, кроме БЭГ1200И(YK) и Дв.139F
5 Направляющая клапанов (клапана параллельно) Дв.154F
6 Штанга Дв.154F для головки (клапана параллельно) Ø4мм
7 Толкатель h=30 Дв.154F; Дв.165F
8 Вал распределительный в сборе Дв.154F
9 Клапан выпускной Дв.154F
10 Пружина клапана Дв.154F
11 Чашка впускного/выпускного клапана Дв.154F
12 В данном изделии не применяется
13 Шпилька в сборе с коромыслами клапанов все 4-х тактные двигатели, кроме БЭГ1200И(YK)
Клапан впускной Дв.154F
Контргайка М6 шаг 0,75 все 4-тактные двигатели, кроме БЭГ1200И(YK) и Дв.139F
Гайка регулировки клапанов М6 шаг 0,75 все 4-х тактные двигатели, кроме БЭГ1200И(YK) и Дв.139F
Чашка впускного/выпускного клапана Дв.154F
Шпилька регулировки клапанов М6 шаг 0,75 Все 4-х тактные двигатели, кроме БЭГ1200И(YK) и Дв.139F
Коромысло (клапана под углом) с площадкой в сб. Дв.154F
