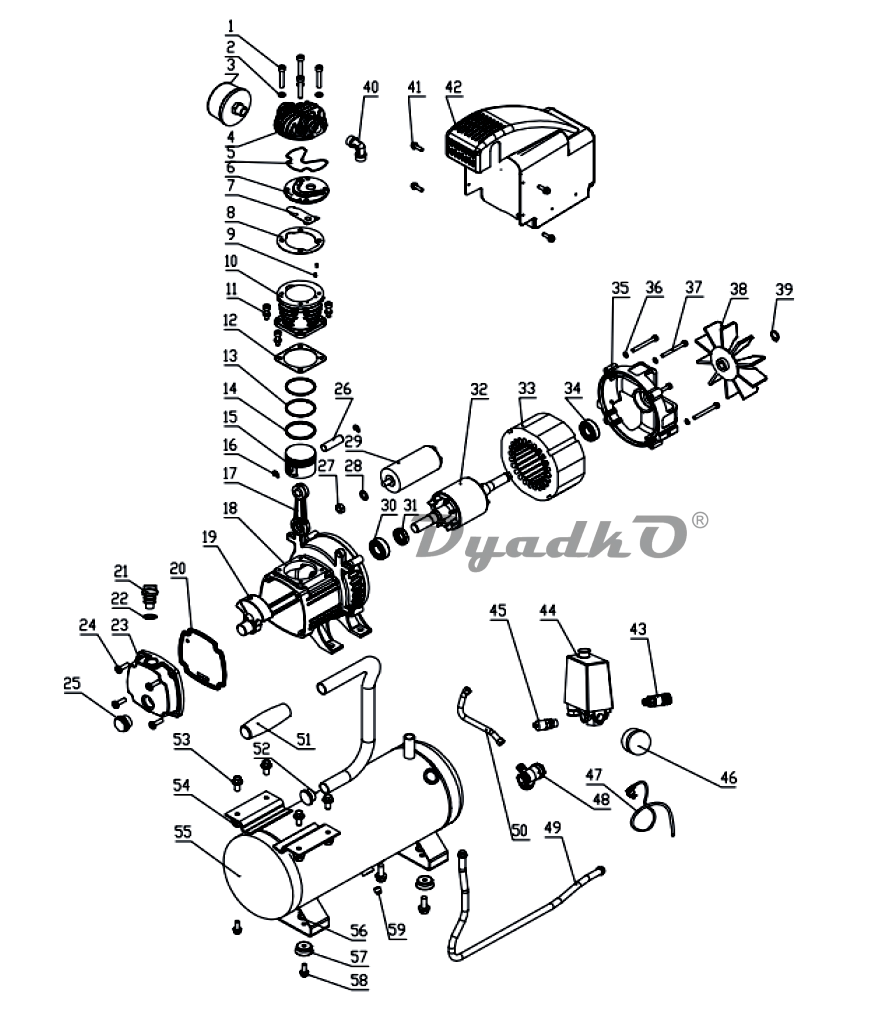

Схема КАЛИБР КМК-800/9 (ZD/JJ)

1 Болт М6*35
2 Шайба ф6
3 Фильтр воздушный
4 Крышка цилиндра
5 Прокладка крышки цилиндра
6 Плата клапана в сборе
7 Лепесток
8 Прокладка плата клапана
9 Штифт
10 Цилиндр
11 Болт М6*18
12 Прокладка цилиндра
13 Кольцо компрессионное
14 Кольцо маслосъёмное
15 Поршень
16 Кольцо запорное поршня ф12
17 Шатун
18 Картер
19 Кривошип
20 Прокладка картера
21, 22 Пробка вентиляционная + прокладка
23 Крышка картера
24 Болт М5*14
25 Окно маслоуказателя
26 Палец поршневой
27 Гайка М8
28 Шайба ф8
29 Конденсатор 25 мкФ/450В (винт, клеммы)
30 Подшипник 6003
31 Сальник резиновый
32 Якорь
33 Статор
34 Подшипник 6202
35 Крышка статора
36 Шайба ф5
37 Болт 5*70
38 Крыльчатка
39 Шайба пружинная
40 Штуцер угловой
41 Болт 5*14
42 Кожух защитный
43 Кран отбора воздуха / Штуцер выходной
44 Реле давления
45 Клапан предохранильный
46 Манометр 12 бар (большой)
47 Кабель питания с вилкой
48 Клапан обратный
49 Трубка выходная
50 Трубка контрольная
51 Рукоятка резиновая
52 Заглушка
53 Болт 8*20
54 Гайка М8
55 Ресивер
56 Гайка М6
57 Ножка резиновая
58 Болт
59 Пробка сливная
