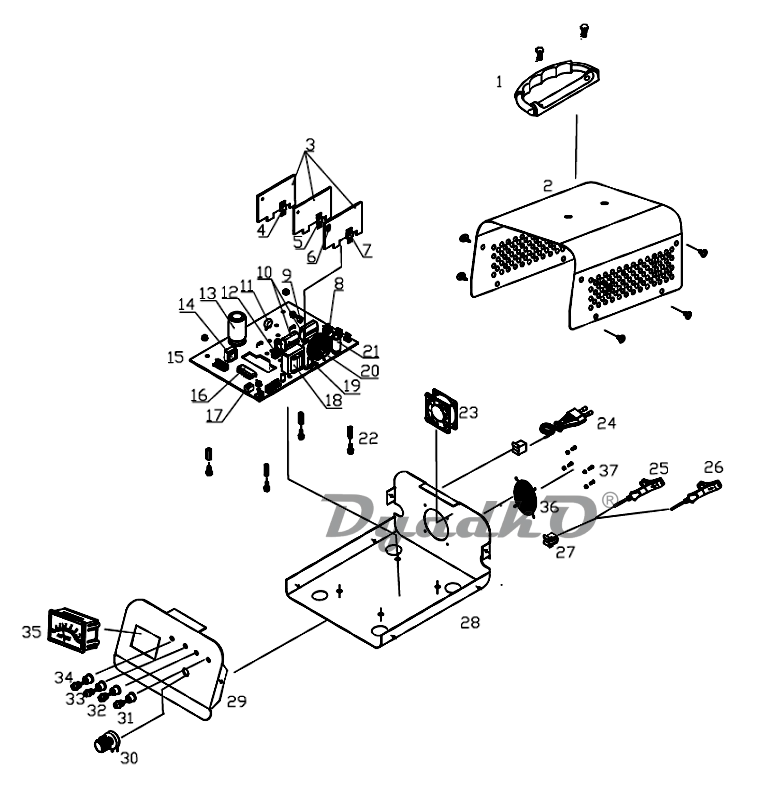

Схема (деталировка) зарядные устройства КАЛИБР УЗ-18А (KD). Подбор по модели, низкие цены в интернет-магазине Дядько.ру с доставкой по Москве и всей России

1	Рукоятка
2	Корпус
3	Радиатор
4	Транзистор F13007D
5	Транзистор F13007D
6	Плата печатная
7	Диод MBR20200CT
8	Транзистор P55NF06
9	Предохранитель стеклянный ф5*20 3.15А
10	Конденсатор 684 пФ/250В
11	Термистор 10D-11
12	Индуктивность
13	Конденсатор 200 мкФ/450В (CD11H)
14	Трансформатор
15	Плата в сборе A338D293A
16	Микросхема TL494 (Шим-контроллер)
17	Резистор подстроечный P503 T020
18	Трансформатор
19	Шунт
20	Дросель
21	Конденсатор 1000 мкФ/25В (CD110)
22	Болт
23	Вентилятор WX5010 (12VDC; 0,1A) 505012
24	Кабель питания с вилкой
25	Зажим \"крокодил\" красный
26	Зажим \"крокодил\" чёрный
27	Фиксатор кабельный
28	Основние
29	Панель передняя
30	Потенциометр B5K
30-1	Ручка потенциометра
31	Диод белый (индикатор сети)
32	Диод красный (индикатор перегрева)
33	Диод зелёный (индикатор полного заряда)
34	Диод жёлтый (индикатор зарядки)
35	Амперметр
36	Крышка вентилятора
37	Винт
