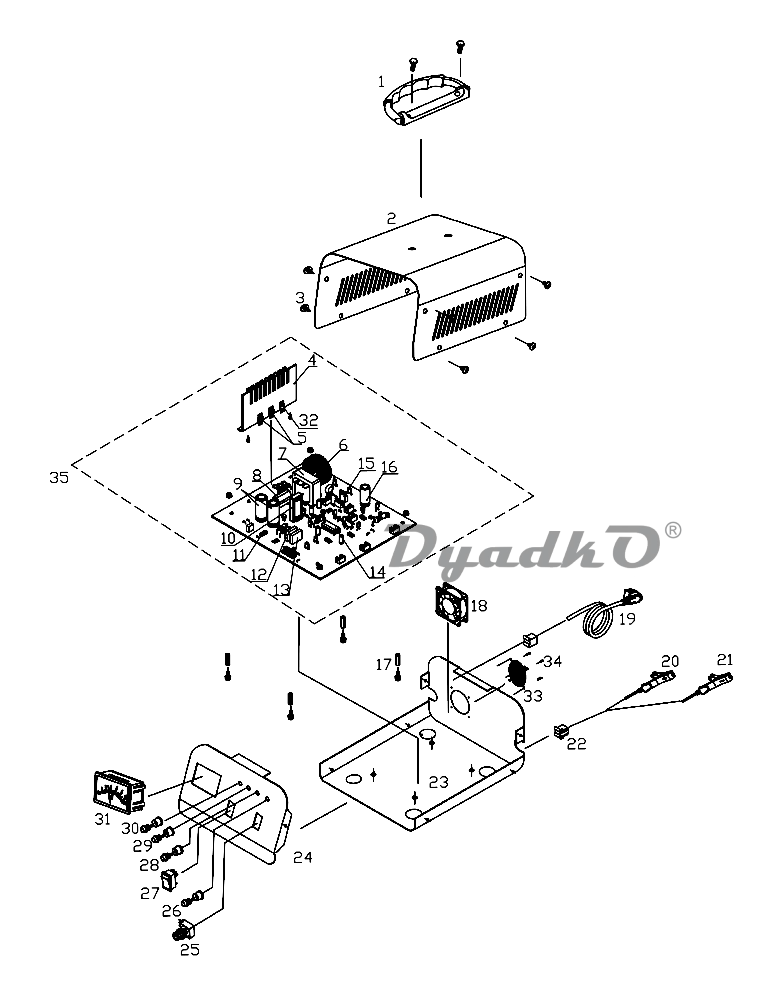

Схема (деталировка) зарядные устройства КАЛИБР УЗ-10А (KD). Подбор по модели, низкие цены в интернет-магазине Дядько.ру с доставкой по Москве и всей России

1	Рукоятка
2	Корпус
3	Винт
4	Радиатор
5	Транзистор F13007D
6	Дросель
7	Трансформатор EI33
8	Конденсатор CBB 335 мкФ/250В
9	Конденсатор 150 мкФ/250V
10	Трансформатор импульсный EEL-16
11	Усилитель операционный TI-LM358P
12	Мост диодный KBL406
13	Конденсатор 1мкФ/250В
14	Микросхема TL494 (Шим-контроллер)
15	Транзистор CS100N03
16	Конденсатор 1000 мкФ/25В (CD110)
17	Болт 3*16
18	Вентилятор WX5010
19	Кабель питания с вилкой 2*0.75
20	Зажим \"крокодил\" красный
21	Зажим \"крокодил\" чёрный
22	Фиксатор кабельный
23	Основание
24	Панель передняя
25	Потенциометр B5K
25-1	Ручка потенциометра
26	Диод белый (индикатор сети)
27	Выключатель KCD1
28	Диод красный (индикатор перегрева)
29	Диод зелёный (индикатор полного заряда)
30	Диод жёлтый (индикатор зарядки)
31	Амперметр 15A
32	Диод MBR20200CT
33	Крышка вентилятора
34	Винт M3*20
35	Плата электронная в сборе
