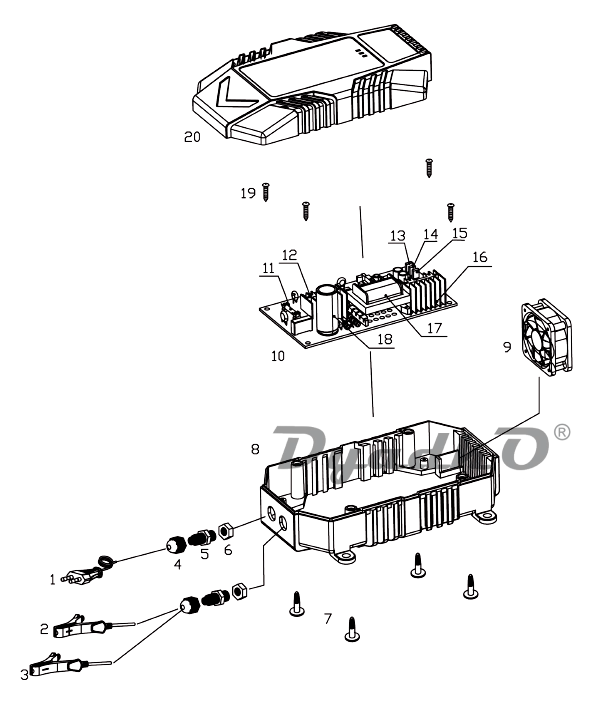

Схема (деталировка) зарядные устройства КАЛИБР ЗУИ-8 (KD). Подбор по модели, низкие цены в интернет-магазине Дядько.ру с доставкой по Москве и всей России

1	Кабель питания с вилкой
2, 3	Кабель выходной с зажимом \"крокодил\" (красный + черный) комплект
4	Гайка сальника кабельного зажимная
5	Корпус сальника кабельного
6	Гайка фиксирующая сальника
7	Винт ST
8	Корпус
9	Вентилятор 12В
10	Плата электронная (в сборе)
10-1	Диод импульсный 1A 1000В (FR107)
11	Предохранитель стеклянный Ø5×20 2А
12	Транзистор с радиатором
12-1	Транзистор 8N60L
12-2	Радиатор
13	Светодиод зелёный
14	Светодиод красный
15	Светодиод жёлтый
16	Сборка диодная с радиатором
16-1	Сборка MBR20100FCT (2 диода Шоттки)
16-2	Радиатор
17	Трансформатор HS25374/ERL-35
18	Конденсатор 100 мкФ/400В (CD11H)
19	Винт
20	Крышка корпуса
