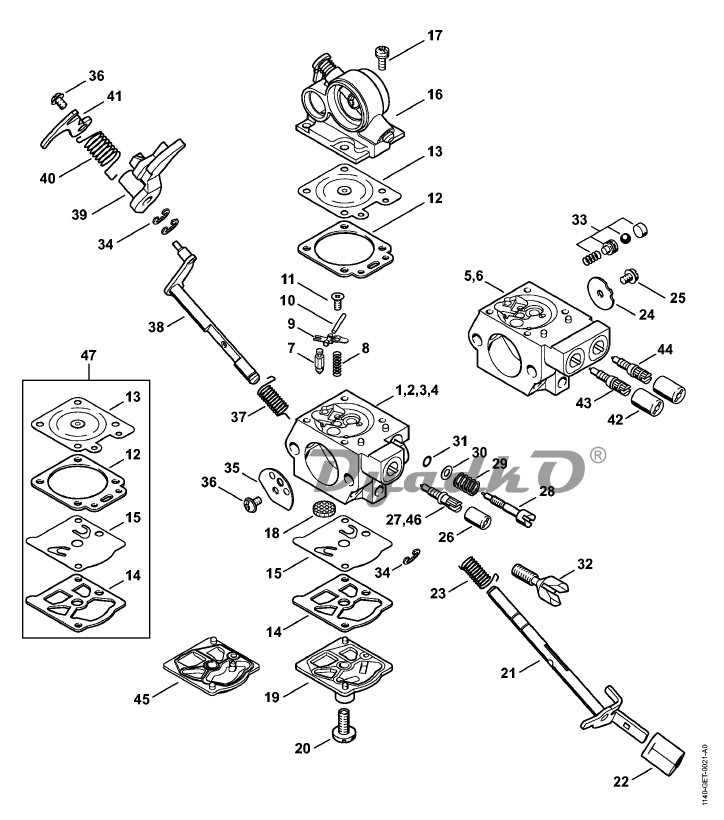

1 |
Карбюратор WTE-20 (1) 7 - 18, 20 - 26, 28 - 41, 45, 46 |
|
2 |
Карбюратор WTE-8A (1Д5Д7) 7-41 |
|
3 |
Карбюратор WTE-8A (2,11) 7-41 |
|
4 |
Карбюратор WTE-8A USA, CDN (12,13,14,16,17) 7-41 |
|
5 |
Карбюратор WTE-18 USA, CDN (12ДЗД4Д6Д7) 7 - 25, 32 - 44 |
|
6 |
Карбюратор WTE-22 USA, CDN (14,17) 7 - 18, 20 - 25, 33-45 |
|
7 |
Впускная игла (1,2Д1Д2ДЗД4Д5Д6Д7) |
|
8 |
Пружина (1.2Д1Д2ДЗД4Д5Д6Д7) |
|
9 |
Впускной регулировочный рычаг (1,2Д1Д2ДЗД4Д5Д6Д7) |
|
10 |
Ось (1.2Д1Д2ДЗД4Д5Д6Д7) |
|
11 |
Винт с полукруглой головкой (1,2Д1Д2ДЗД4Д5Д6Д7) |
|
12 |
Уплотнение (1,2Д1Д2ДЗД4Д5Д6Д7) |
|
13 |
Регулировочная мембрана (1,2Д1Д2ДЗД4Д5Д6Д7) |
|
14 |
Уплотнение (1,2Д1Д2ДЗД4Д5Д6Д7) |
|
15 |
Диафрагма насоса (1,2Д1Д2ДЗД4Д5Д6Д7) |
|
16 |
Корпус воздушной заслонки (1,2Д1Д2ДЗД4Д5Д6Д7) |
|
17 |
Винт (1.2Д1Д2ДЗД4Д5Д6Д7) |
|
18 |
Сетка фильтра (1,2Д1Д2ДЗД4Д5Д6Д7) |
|
19 |
Запорная крышка (1,2Д1Д2ДЗД4Д5Д6Д7) |
|
20 |
Винт (1.2Д1Д2ДЗД4Д5Д6Д7) |
|
21 |
Дроссельный вал с рычагом (1,2Д1Д2ДЗД4Д5Д6Д7) 22 |
|
22 |
Колпачок (1У2Д1Д2ДЗД4Д5Д6Д7) |
|
23 |
Витая изгибная пружина (1,2Д1Д2ДЗД4Д5Д6Д7) |
|
24 |
Дроссельная заслонка (1,2Д1Д2ДЗД4Д5Д6Д7) |
|
25 |
Винт с полупотайной головкой (1,2Д1Д2ДЗД4Д5Д6Д7) |
|
26 |
Колпачок (1У2Д1Д2ДЗД4Д5Д6Д7) |
|
27 |
Главный регулировочный винт (1,2Д1Д2ДЗД4Д5Д6Д7) |
|
28 |
Винт настройки оборотов холостого хода (1,2,11Д2ДЗД4Д5Д6Д7) |
|
29 |
Пружина (1,2,11,12,13,14,15,16,17) |
|
30 |
Шайба (1,2,11,12,13,14,15,16,17) |
|
31 |
Уплотнительное кольцо (1,2,11,12,13,14,15,16,17) |
|
32 |
Упорный винт настройки холостого хода (1,2,11,12,13,14,15,16,17) |
|
33 |
Комплект - Поршень насоса (1,2,11,12,13,14,15,16,17) |
|
34 |
Стопорная шайба (1,2,11,12,13,14,15,16,17) |
|
35 |
Воздушная заслонка (1,2,11,12,13,14,15,16,17) |
|
36 |
Винт с полукруглой головкой (1,2,11,12,13,14,15,16,17) |
|
37 |
Витая изгибная пружина (1,2,11,12,13,14,15,16,17) |
|
38 |
Пусковой вал с рычагом (1,2,11,12,13,14,15,16,17) |
|
39 |
Дроссельный рычаг (1,2,11,12,13,14,15,16,17) |
|
40 |
Витая изгибная пружина (1,2,11,12,13,14,15,16,17) |
|
41 |
Дроссельный рычаг (1,2,11,12,13,14,15,16,17) |
|
42 |
Колпачок USA, CDN (12ДЗД4Д6Д7) |
|
43 |
Главный регулировочный винт USA, CDN (12,13,14,16,17) 42 |
|
44 |
Винт настройки оборотов холостого хода USA, CDN (12,13,14,16,17) 42 |
|
45 |
Крышка насоса (1,14,17) |
|
46 |
Главный регулировочный винт (1) |
|
47 |
Комплект - Карбюраторные детали (1,2,11,12,13,14,15,16,17) 12-15 |
|
|
(1) MS 362, |
|
|
(2) MS 362 C-B, |
|
|
(3) MS 362 C-M, |
|
|
(4) MS 362 C-M RVWZ, |
|
|
(5) MS 362 C-M RZ, |
|
|
(6) MS 362 C-M VW, |
|
|
(7) MS 362 C-M VWZ, |
|
|
(8) MS 362 C-M Z, |
|
|
(9) MS 362 C-MQ, |
|
|
(10) MS 362 C-MQ Z, |
|
|
(11) MS 362 C-, |
|
|
(12) MS 362 C-Q Z, |
|
|
(13) MS 362-RVWZ, |
|
|
(14) MS 362-RZ, |
|
|
(15) MS 362-VW, |
|
|
(16) MS 362-VWZ, |
|
|
(17) MS 362-Z |
