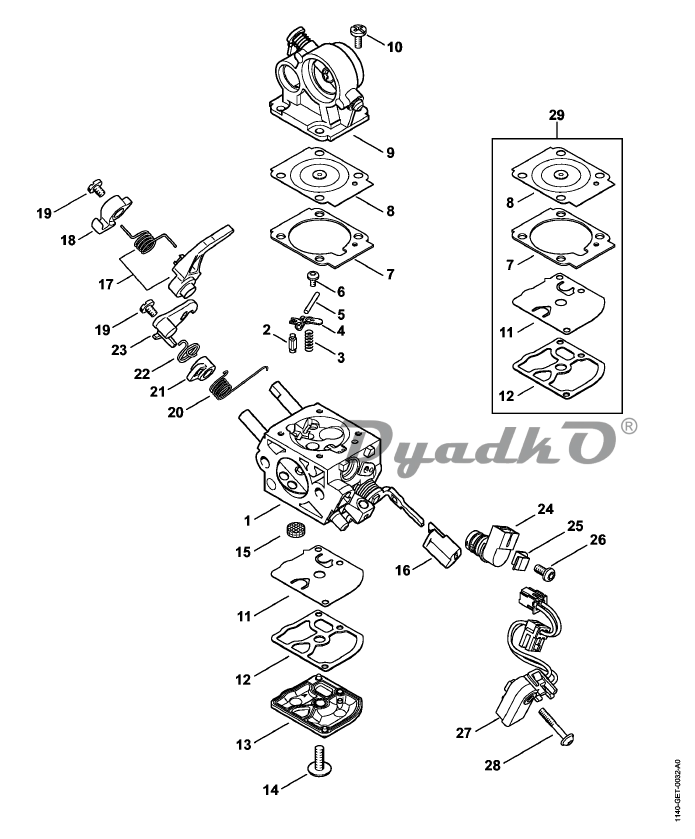

Схема STIHL MS 362, MS 362 C Карбюратор 1140/15

1 Карбюратор (3,5,6,7,8) 2-28 14.2017
2 Впускная игла (3,5,6,7,8)
3 Пружина (3,5,6,7,8)
4 Впускной регулировочный рычаг (3,5,6,7,8)
5 Ось (3,5,6,7,8)
6 Винт (3,5,6,7,8)
7 Уплотнение (3,5,6,7,8)
8 Регулировочная мембрана (3,5,6,7,8) 14.2017
9 Корпус воздушной заслонки (3,5,6,7,8) 14.2017
10 Шпилька (3,5,6,7,8)
11 Диафрагма насоса (3,5,6,7,8)
12 Уплотнение (3,5,6,7,8)
13 Запорная крышка (3,5,6,7,8)
14 Винт с полупотайной головкой (3,5,6,7,8)
15 Сетка фильтра (3,5,6,7,8)
16 Колпачок (3,5,6,7,8)
17 Рычаг (3,5,6,7,8) 14.2017
18 Рычаг (3,5,6,7,8)
19 Винт (3,5,6,7,8)
20 Витая изгибная пружина (3,5,6,7,8)
21 Рычаг (3,5,6,7,8)
22 Витая изгибная пружина (3,5,6,7,8)
23 Рычаг (3,5,6,7,8)
24 Магнитный клапан (3,5,6,7,8) 14.2017
25 Держатель (3,5,6,7,8)
26 Винт (3,5,6,7,8)
27 Переключающее устройство (3,5,6,7,8)
28 Винт с цилиндрической головкой А2,5 х 16 (3,5,6,7,8)
29 Комплект - Карбюраторные детали (В) (3,5,6,7,8) 7, 8, 11, 12 14.2017
(1) MS 362,
(2) MS 362 C-B,
(3) MS 362 C-M,
(4) MS 362 C-M RVWZ,
(5) MS 362 C-M RZ,
(6) MS 362 C-M VW,
(7) MS 362 C-M VWZ,
(8) MS 362 C-M Z,
(9) MS 362 C-MQ,
(10) MS 362 C-MQ Z,
(11) MS 362 C-,
(12) MS 362 C-Q Z,
(13) MS 362-RVWZ,
(14) MS 362-RZ,
(15) MS 362-VW,
(16) MS 362-VWZ,
(17) MS 362-Z
