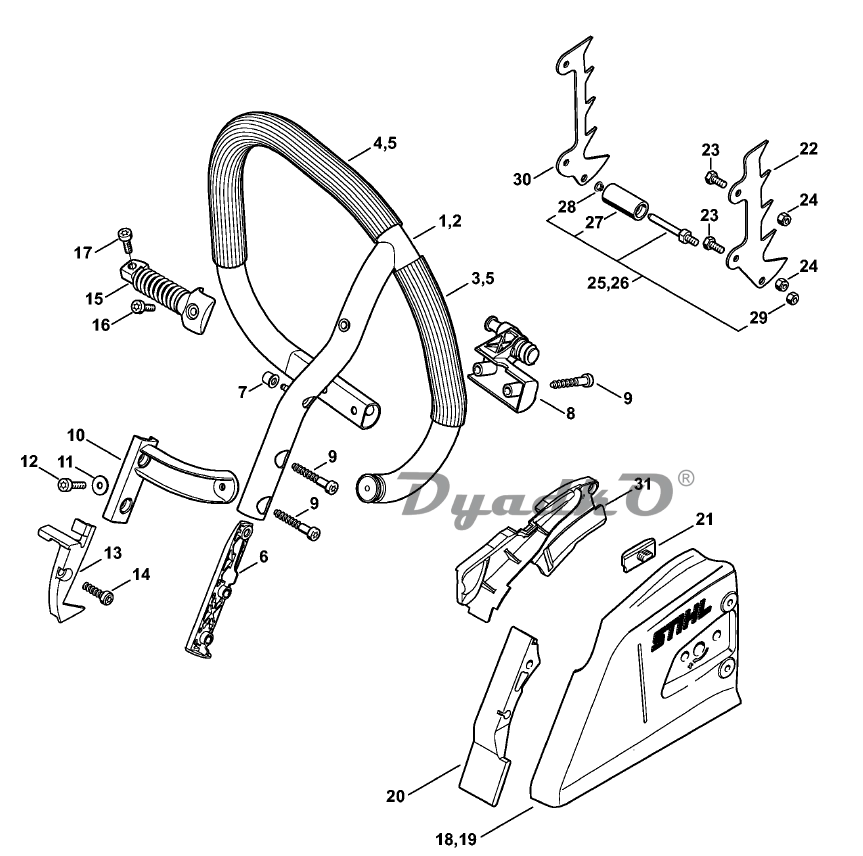

Схема STIHL MS 362, MS 362 C Круговая трубчатая рукоятка

1 Комплект - Круговая трубчатая рукоятка (В) (1,2,3,5,8,9,10,11,12,14 .17) 2-4,6-31
2 Круговая трубчатая рукоятка со шлангом (5,14) 3, 4, 6, 7
3 Шланг рукоятки 155 мм (B.D) (5,14)
4 Шланг рукоятки 360 мм (B.D) (5,14)
5 Шланг рукоятки, 0 19 мм х 5 м (А,В) (5,14)
6 Вставка в трубчатой рукоятке (5,14)
7 Втулка (5,14)
8 Держатель трубчатой рукоятки (5,14)
9 Винт с цилиндрической головкой IS-P6 х 40 (5,14)
10 Угловой элемент (5,14)
11 Шайба 5,3 (5,14)
12 Винт с цилиндрической головкой IS-M5 х 20 (5,14)
13 Защитное прикрытие (5,14)
14 Винт с цилиндрической головкой IS-P6 х 21,5 (5,14)
15 Антивибрационная пружина (5,14)
16 Винт с цилиндрической головкой IS-M5 х 16 (5,14)
17 Винт с цилиндрической головкой IS-M5 х 16 (5,14)
18 Крышка цепной звёздочки (4,5,13,14) 19 - 24, 26 -29
19 Крышка цепной звёздочки (4,5,13,14)
20 Защитное приспособление (4,5,13,14)
21 Скользящая планка (4,5,13,14)
22 Зубчатый упор (4,5,13,14)
23 Винт с шестигранной головкой М5 х 12 (4,5,13,14)
24 Контргайка М5 (4,5,13,14)
25 Цепной улавливатель 22 - 30 (В) (4,5,13,14)
26 Цепной улавливатель 27 - 29 (4,5,13,14)
27 Гильза (4,5,13,14)
28 Пружинное стопорное кольцо 5 х 0,8 (4,5,13,14)
29 Контргайка М5 (4,5,13,14)
30 Зубчатый упор (4,5,13,14)
31 Крышка (4,5,13,14) 180823791 27.2015
(1) MS 362,
(2) MS 362 C-B,
(3) MS 362 C-M,
(4) MS 362 C-M RVWZ,
(5) MS 362 C-M RZ,
(6) MS 362 C-M VW,
(7) MS 362 C-M VWZ,
(8) MS 362 C-M Z,
(9) MS 362 C-MQ,
(10) MS 362 C-MQ Z,
(11) MS 362 C-,
(12) MS 362 C-Q Z,
(13) MS 362-RVWZ,
(14) MS 362-RZ,
(15) MS 362-VW,
(16) MS 362-VWZ,
(17) MS 362-Z
