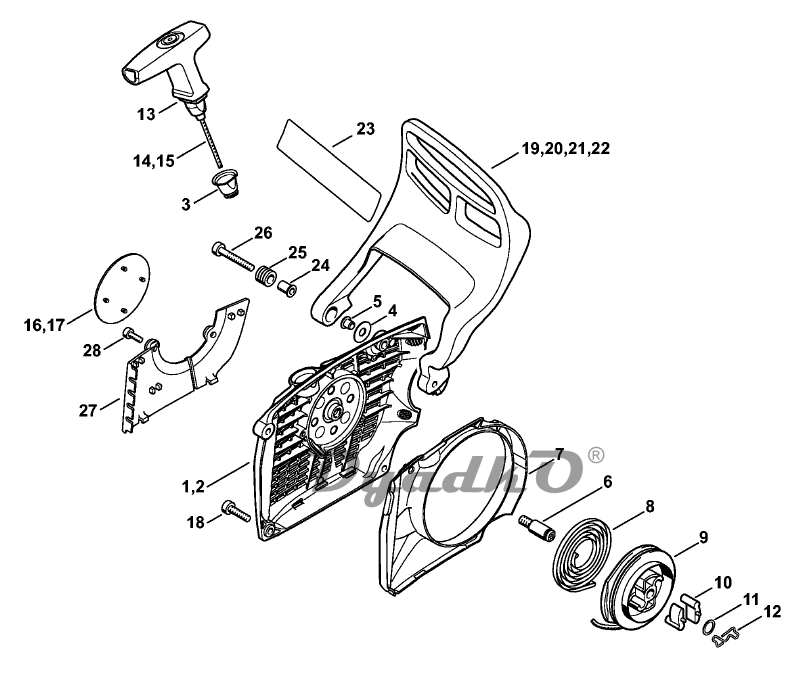

Схема STIHL MS 362, MS 362 C Стартер

1 Корпус вентилятора с пусковым устройством 2 -14, 16.17
2 Корпус вентилятора 3 - 6,11
3 Втулка
4 Шайба
5 Полая заклёпка 6,5 х 0,5 х 6.8
6 Ось 11
7 Сегмент
8 Возвратная пружина
9 Тросиковый шкив
10 Защёлка
11 Шайба
12 Пружина
13 Рукоятка ElastoStart 0 3,5 mm 14
14 Пусковой тросик, 0 3,5 мм
15 Пусковой тросик, 0 3,5 мм / 28 шт. (А,В)
16 Фирменная табличка MS 362 (1,13,14,15,16,17)
17 Фирменная табличка MS 362 С (2,3,4,5,6,7,8,9,10,11,12)
18 Винт с цилиндрической головкой IS-M5 х 20
19 Приспособление для защиты рук (1,2,3,4,5,6,7,8,13,14,15,16,17)
20 Приспособление для защиты рук USA (5,8,14,16,17) 23
21 Приспособление для защиты рук (9,10,11,12)
22 Приспособление для защиты рук USA (10,12) 23
23 Указательная табличка USA (5,8,10,12,14,16,17)
24 Втулка
25 Втулка
26 Винт с цилиндрической головкой IS-M5 х 35
27 Комплект - Защитная пластина (В) 28
28 Винт с цилиндрической головкой IS-D4 х 15 (В)
(1) MS 362,
(2) MS 362 C-B,
(3) MS 362 C-M,
(4) MS 362 C-M RVWZ,
(5) MS 362 C-M RZ,
(6) MS 362 C-M VW,
(7) MS 362 C-M VWZ,
(8) MS 362 C-M Z,
(9) MS 362 C-MQ,
(10) MS 362 C-MQ Z,
(11) MS 362 C-,
(12) MS 362 C-Q Z,
(13) MS 362-RVWZ,
(14) MS 362-RZ,
(15) MS 362-VW,
(16) MS 362-VWZ,
(17) MS 362-Z
