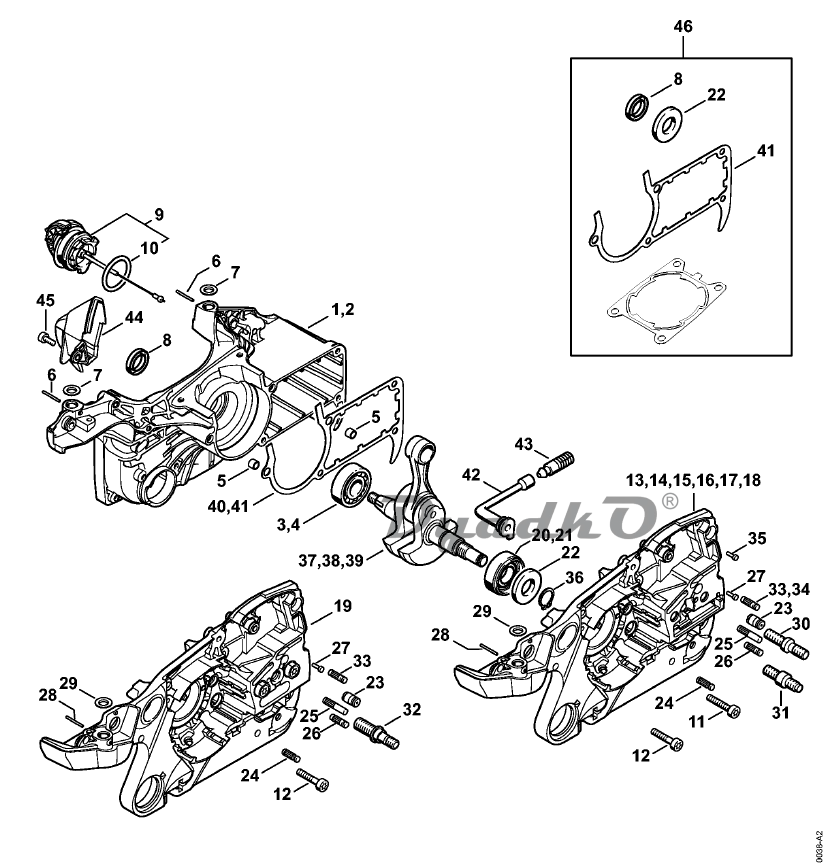

1 |
Половина картера -Сторона вентилятора (1,ЗА5,6,7,8,9,10,14,1 7) 4-11 |
|
2 |
Половина картера -Сторона вентилятора ( 1,2,11,12,13,14,15,16,1 7) 4 -10 |
|
3 |
Подшипник в комплекте (1,3,4,5,6,7,8,9,10,14,1 7) 4, 11 |
|
4 |
Радиальный шарикоподшипник 6202 |
|
5 |
Г ильза |
|
6 |
Цилиндрический штифт 1,8x19 |
|
7 |
Втулка |
|
8 |
Сальник 15 х 22 х 4 |
|
9 |
Запорное устройство топливного бака 10 |
|
10 |
Круглое уплотнительное кольцо 25 х 3,5 |
|
11 |
Винт IS-M5 х 27 (1,3,4,5,6,7,8,9,10,14,1 7) |
|
12 |
Винт с цилиндрической головкой IS-M5 х 25 180823791 |
|
13 |
Картер (1,3,5,8,14,17) 11, 21 - 30, 33 |
|
14 |
Картер (9,10) 11, 21 - 30, 34, 35 |
|
15 |
Картер (4,6,7) 11, 21 - 30, 33 |
|
16 |
Половина картера (1,14,17) 21-29, 31, 33 |
|
17 |
Половина картера (11,12) 21-29, 31, 34, 35 |
|
18 |
Половина картера (13,15,16) 21-29, 31, 33 |
|
19 |
Половина картера (2) 21 - 29, 32, 33 |
|
20 |
Подшипник в комплекте (1,3,4,5,6,7,8,9,10,14,1 7) 11, 21 |
|
21 |
Радиальный шарикоподшипник 15 х 35 х 13 |
|
22 |
Сальник 15 х 29,6 х 4 |
|
23 |
Клапан |
|
24 |
Палец |
|
25 |
Палец |
|
26 |
Палец |
|
27 |
Цилиндрический просечной штифт 2,6 х 8 |
|
28 |
Цилиндрический штифт 1,8x19 |
|
29 |
Втулка |
|
30 |
Шпилька М8 (1,3,4,5,6.7,8.9,10,14,1 7) |
|
31 |
Шпилька (1.11.12.13,14,15,16,17 ) |
|
32 |
Шпилька М8 (2) |
|
33 |
Палец (1,2,3,4,5,6,7,8,1 3,14.15.16,17) |
|
34 |
Палец (9.10.11,12) |
|
35 |
Цилиндрический просечной штифт 2,6 х 8 (9,10,11.12) |
|
36 |
Пружинное стопорное кольцо 15 х 1 |
|
37 |
Коленчатый вал (1,3,4,5,6.7,8.9.10.14,1 7) 11, 38 |
|
38 |
Коленчатый вал (1,3,4,5,6.7,8.9.10.14,1 7) |
|
39 |
Коленчатый вал (1,2,1 1,12,13.14.15.16.17) |
|
40 |
Уплотнение в комплекте (1.3.4.5.6.7.8.9.10.14,1 7) 11, 41 |
|
41 |
Уплотнение |
|
42 |
Шланг |
|
43 |
Всасывающая головка |
|
44 |
Предфильтр |
|
45 |
Винт с цилиндрической головкой IS М4 х 12 |
|
46 |
Набор уплотнений 8, 22. 41 |
|
|
(1) MS 362, |
|
|
(2) MS 362 C-B, |
|
|
(3) MS 362 C-M, |
|
|
(4) MS 362 C-M RVWZ, |
|
|
(5) MS 362 C-M RZ, |
|
|
(6) MS 362 C-M VW, |
|
|
(7) MS 362 C-M VWZ, |
|
|
(8) MS 362 C-M Z, |
|
|
(9) MS 362 C-MQ, |
|
|
(10) MS 362 C-MQ Z, |
|
|
(11) MS 362 C-, |
|
|
(12) MS 362 C-Q Z, |
|
|
(13) MS 362-RVWZ, |
|
|
(14) MS 362-RZ, |
|
|
(15) MS 362-VW, |
|
|
(16) MS 362-VWZ, |
|
|
(17) MS 362-Z |
