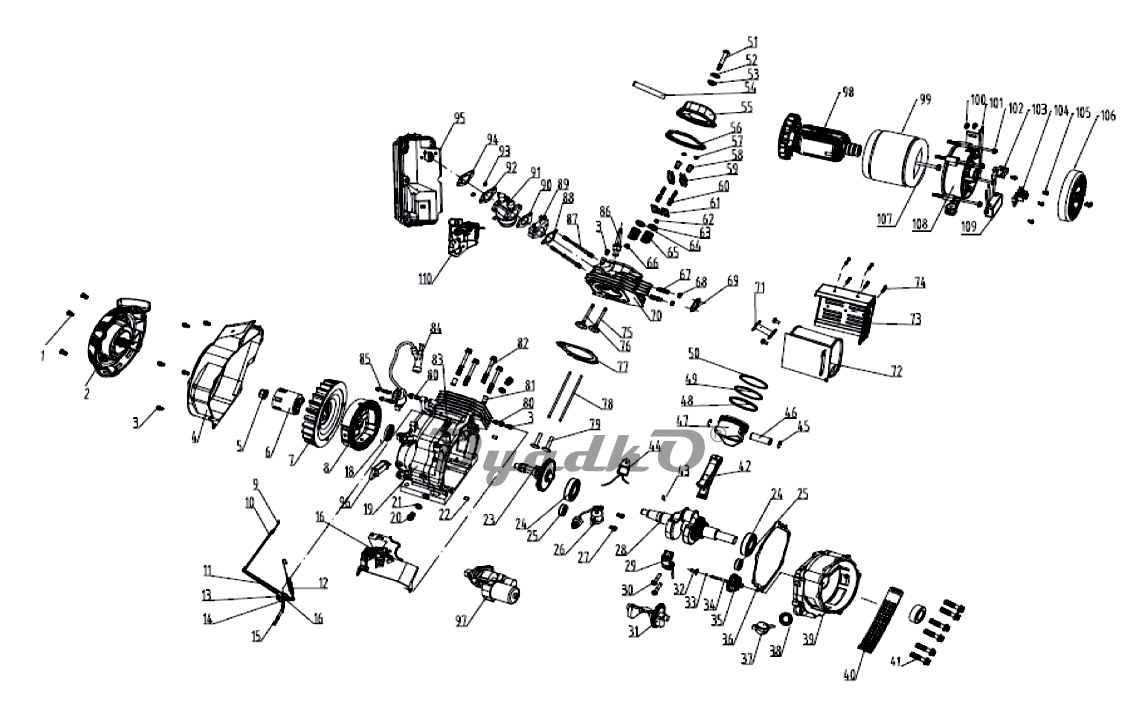

1 |
Болт крепления стартера М6х8 |
|
2 |
Стартер ручной в сборе Дв.190F |
|
3 |
Болт крепления кожуха М6 |
|
4 |
Кожух вентелятора Дв.190F |
|
5 |
Гайка храповика М16х1.5 |
|
6 |
Храповик Дв.190F |
|
7 |
Крыльчатка маховика Дв.190F |
|
8 |
Маховик Дв.190F |
|
9 |
Тяга привода дросс. Заслонки Дв.190F |
|
10 |
Пружина тяги дросс. Заслонки Дв.190F |
|
11 |
Скоба ЦБ регулятора Дв.190F |
|
12 |
Пружина возвратная регулятора Дв.190F |
|
13 |
Болт М6х21 |
|
14 |
Гайка М6 |
|
15 |
Рычаг ЦБ регулятора Дв.190F |
|
16 |
Щиток головки цилиндра с регулятором Дв.190F |
|
17 |
Регулятор оборотов двигателя в сборе Дв.190F |
|
18 |
Сальник 35×52×8 Дв.190F |
|
19 |
Картер двигателя Дв.190F |
|
20 |
Пробка картера М18 Дв.190F |
|
21 |
Прокладка пробки картера, Ø12мм |
|
22 |
Втулка (палец) Ø8×14 картера (установочная) Дв.190F |
|
23 |
Вал распределительный в сборе Дв.190F |
|
24 |
Подшипник 6207/P6/Р53 (35х72х17) Дв.190F |
|
25 |
Подшипник 6202/P4/P5/Р63 (15х35х11) Дв.190F |
|
26 |
Датчик наличия масла Дв.190F |
|
27 |
Болт М6х12 |
|
28 |
Вал коленчатый (конус под якорь торец -Ø20мм, длина 50мм) Дв.190F |
|
29 |
Крышка шатуна |
|
30 |
Болт шатуна |
|
31 |
Вал балансировочный Дв.190F |
|
32-35 |
Регулятор ЦБ (комплект) Дв.190F |
|
36 |
Прокладка картера Дв.190F |
|
37 |
Щуп масляный М20 с прокладкой Дв.190F |
|
38 |
Прокладка масляного щупа |
|
39 |
Крышка картера - фланец передний Дв.190F |
|
40-42 |
Шатун в сборе Дв.190F |
|
43 |
Шпонка сегментная 4х5,5х19 Дв.190F |
|
44 |
Реле наличия масла 3 провода все 4-х тактные двигатели Дв.190F |
|
45 |
Кольцо стопорное, пальца поршня Ø20 Дв.190F |
|
46 |
Палец поршня Ø20×61 Дв.190F |
|
47 |
Поршень Дв.190F |
|
48-50 |
Комплект колец поршневых Дв.190F |
|
51 |
Болт крышки головки цилиндра |
|
52 |
Шайба |
|
53 |
Прок. болта крышки голов. цилинд. Дв.190F |
|
54 |
Трубка сапуна вентиляции картера Дв.190F |
|
55 |
Крышка головки цилиндра Дв.190F |
|
56 |
Прокладка крышки головки цилиндра Дв.190F |
|
57 |
Контргайка М6 все 4-тактные двигатели Дв.190F |
|
58 |
Гайка регулировки клапанов М6 все 4-х тактные двигатели Дв.190F |
|
59 |
Коромысло клапана Дв.190F |
|
60 |
Шпилька регулировки клапанов М6 все 4-х тактные двигатели Дв.190F |
|
61 |
Направляющая клапанов Дв.190F |
|
62 |
Пятак выпускного клапана Дв.190F |
|
63 |
Чашка выпускного клапана Дв.190F |
|
64 |
Чашка впускного клапана Дв.190F |
|
65 |
Пружина клапана Дв.190F |
|
66 |
Колпачок маслосъёмный Дв.190F |
|
67 |
Болт М8х32 |
|
68 |
Гайка М8 |
|
69 |
Прокладка глушителя на 2 шпильки Дв.190F |
|
70 |
Головка цилиндра Дв.190F |
|
71 |
Труба глушителя |
|
72 |
Глушитель Дв.190F |
|
73 |
Защита глушителя Дв.190F |
|
74 |
Болт М6х8 |
|
75 |
Клапан выпускной Дв.190F |
|
76 |
Клапан впускной Дв.190F |
|
77 |
Прокладка головки цилиндра Дв.190F |
|
78 |
Штанга Дв.190F |
|
79 |
Толкатель Дв.190F |
|
80 |
Болт M6х12 |
|
81 |
Втулка Ø12х20 картера установочная Дв.190F |
|
82 |
Болт головки цилиндра М10х80 |
|
83 |
Сальник 8×14×4 рычага ЦБ регулятора Дв.190F |
|
84 |
Катушка зажигания GR188 Дв.190F |
|
85 |
Болт M6х25 |
|
86 |
Свеча зажигания (Hunan torch F6TC) Дв.190F |
|
87 |
Шпилька карбюратора |
|
88 |
Прокладка проставки карбюратора Дв.190F |
|
89 |
Проставка карбюратора Дв.190F с полуавтоматическим приводом |
|
90 |
Прокладка карбюратора Дв.190F |
|
91 |
Карбюратор с мех. Приводом Дв.190F |
|
92 |
Прокладка воздушного фильтра Дв.190F |
|
93 |
Гайка М6 |
|
94 |
Прокладка воздушного фильтра Дв.190F |
|
95 |
Фильтр воздушный в сборе металлический Дв.190F |
|
96 |
Катушка зарядки аккумулятора Дв.190F |
|
97 |
Стартер электрич. 12В Дв.190F (комплект: эл.двигатель + реле) |
|
98+99 |
Якорь + Статор |
|
100 |
Болт М6х12 |
|
101 |
Кронштейн глушителя |
|
102 |
Болт крепления фланца М8×105 |
|
103 |
Щеткодержатель и щетки |
|
104 |
Колодка клемная |
|
105 |
Болт М5х12 |
|
106 |
Крышка фланца заднего |
|
107 |
Болт фланца |
|
108 |
Фланец задний |
|
109 |
Плата AVR 5kW.080428ТТ09-2А |
|
110 |
Рама корректировки карбюратора |
|
|
Вал коленчатый (конус под якорь торец Ø24мм длина 40мм) Дв.190F |
