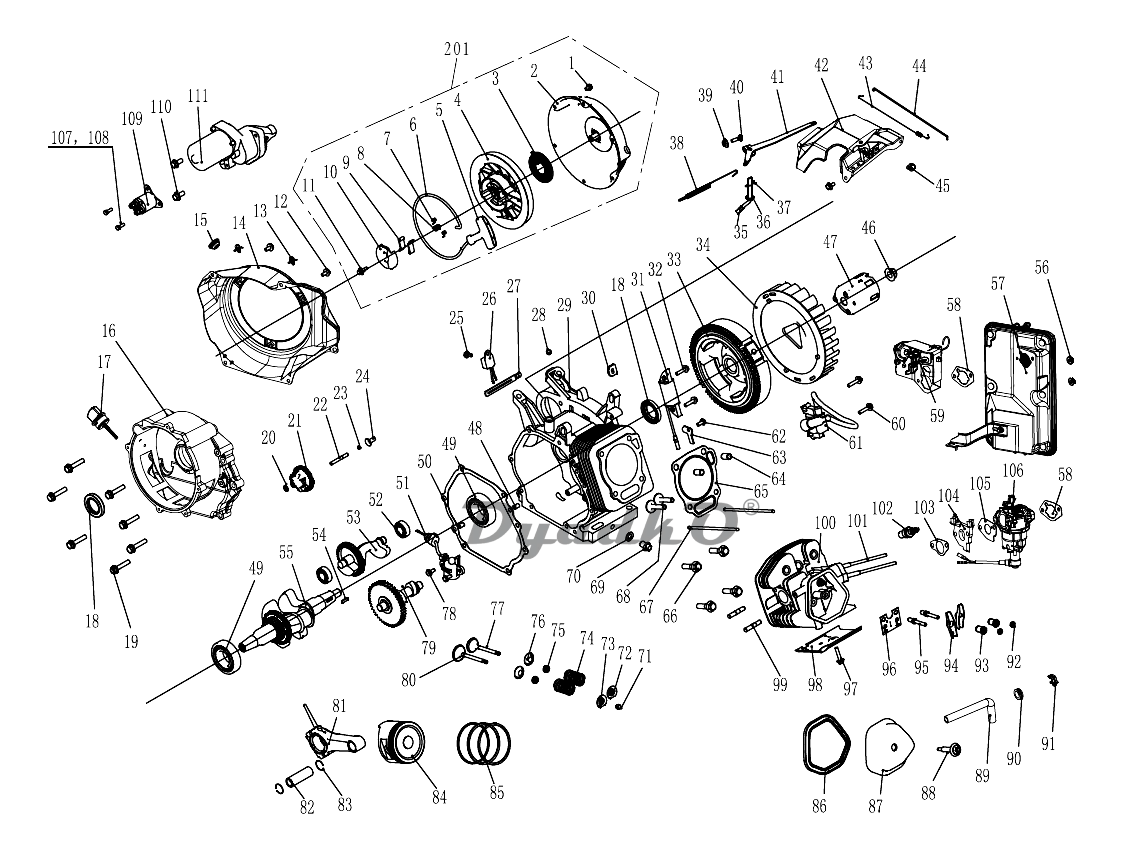

Схема STURM PG8765E Двигатель

1 болт M6х8
2 стартер ручной
3 пружина спиральная
4 катушка стартера
5 ручка стартера
6 шнур стартера
7 пружина храповика
8 пружина храповика
9 храповик стартера
10 направляющая храповика
11 винт регулировочный
12 болт M6х12
13 крепеж проводки
14 кожух вентилятора
15 заглушка
16 крышка картера
17 крышка масляного бака
18 сальник 35х52х7
19 болт M8х40
20 шайба вала
21 шестерня ведущая
22 вал ведущий
23 держатель регулятора
24 кожух регулятора
25 болт M6х12
26 диод датчика уровня масла
27 крепеж проводки
28 уплотнение
29 картер двигателя
30 шина
31 катушка
32 болт M6х29
33 маховик
34 вентилятор
35 вал рычага переключения
36 шайба
37 штифт
38 пружина аммортизатор
39 гайка
40 болт
41 рычаг регулятора
42 кожух цилиндра
43 пружина возвратная
44 тяга регулировочная
45 болт M6х12
46 гайка
47 ступица стартера
48 штифт установочный
49 подшипник 6207
50 прокладка
51 датчик масляный в сб
52 подшипник 6202
53 вал балансира
54 шпонка коленвала
55 вал коленчатый
56 гайка
57 фильтр воздушный в сб
58 прокладка карбюратора
59 обогатитель в сб
60 болт M6х29
61 зажигание
62 болт M6х8
63 шина
64 штифт установочный
65 прокладка головки цилиндра
66 болт M10х80
67 толкатель
68 толкатель клапана
69 пробка сливная
70 шайба
71 механизм вращения клапана
72 пружина клапана
73 сухарь клапана
74 пружина клапана
75 уплотнение
76 шайба пружинная
77 клапан впускной
78 болт M6х15
79 вал распределительный в сб
80 клапан выпускной
81 шатун
82 палец поршня
83 кольцо стопорное
84 поршень 190F-A (D90, h67, d20 мм; 3 кол.)
85 кольцо поршневое к-кт
86 прокладка
87 крышка головки цилиндра
88 болт
89 трубка
90 защита
91 кольцо стопорное
92 гайка регулировочная
93 опора коромысла
94 коромысло
95 болт
96 пластина направл клапана
97 болт M6х12
98 кожух цилиндра
99 болт M8х34
100 головка цилиндра
101 болт
102 свеча зажигания Torch F6TC (d 14; дл рез 19; дл об 80 мм)
103 изолятор
104 изолятор
105 прокладка карбюратора
106 карбюратор в сб
107 винт
108 шайба пружинная
109 реле
109-111 электростартер с реле в сб
110 болт M8х35
111 стартер электрический
112 стартер в сб (1+…+11)
