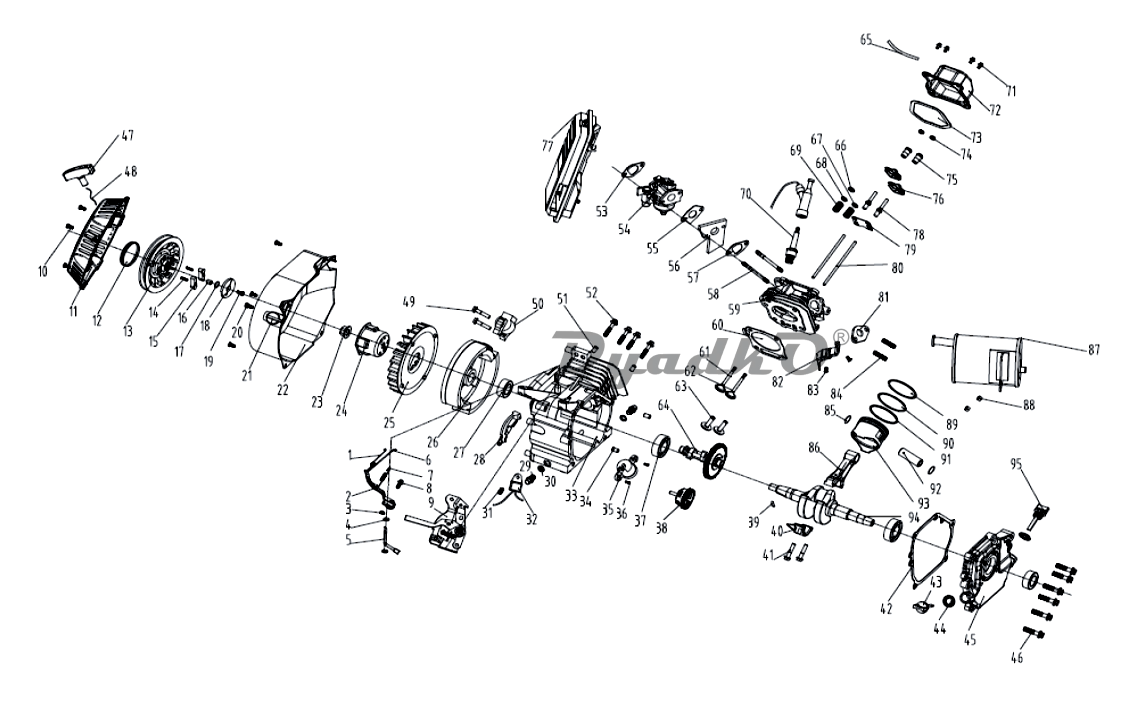

Схема КАЛИБР БЭГ-3000; БЭГ-3000А (Hyang) Двигатель 168F

1 Пружина тяги дросс. заслонки Дв.168F; Дв.170F, кроме БЭГ2700И
2 Скоба ЦБ регулятора Дв.168F; Дв.170F
3 Гайка М6
4 Шайба
5 Рычаг ЦБ регулятора Дв.168F; Дв.170F
6 Тяга дроссельной заслонки Дв.168F; Дв.170F, кроме БЭГ2700И
7 Пружина возвратная регулятора Дв.168F; Дв.170F
8 Болт ЦБ регулятора М6×21 Дв.168F; Дв.170F
9 Регулятор оборотов двигателя Дв 168F; Дв.170F, только БЭГ
10 Болт М6х10
10…19+47 , Стартер ручной в сб. Дв.168F; Дв.170F; Дв.144F; 152F; 157F, БЭГ(XYu)
11 Корпус стартера, крышка вентилятора
12 Пружина стартера Дв.168F; 170F; 173F; 177F; 182F; 183F; 185F; 188F; 190F
13 Барабан стартера Дв.168F; Дв.170F
14 Пружина собачки стартера Дв.165F; Дв.168F; Дв.170F
15 Собачка стартера Дв.168F; Дв.170F
16 Пружина фрикционная
17 Шайба
18 Держатель собачек
19 Болт М6х15
20 Болт М6х12
21 Выключатель зажигания круглый посад. место Ø19мм все 4-х тактные двигатели
22 Кожух вентилятора с отверстием под выключатель Дв.168F; Дв.170F
23 Гайка специальная
24 Храповик Дв.168F; Дв.170F
25 Крыльчатка маховика Дв.165F; Дв.168F; Дв.170F; Дв.1P70FV-C
26 Маховик без зубчатого венца Дв.168F; Дв.170F
27 Сальник колен. вала 25×41,25×6 Дв.168F; Дв.170F
28 Крышка лючка маховика вар.2 Дв.168F; Дв.170F
29 Пробка картера М10×1,25×15 Дв.168F; Дв.170F
30 Шайба уплотнительная
31 Болт М6х12
32 Реле наличия масла 3 провода все 4-х тактные двигатели, кроме Дв.139F; 165F; 1P70FV-C и БЭГ1200И(YK)
33 Картер двигателя Ø68мм дл. цилиндра 92мм Дв.168F; G200F
34 Втулка (палец) Ø8×14 картера установочная все 4-х тактные двигатели
35 Датчик наличия масла Дв.168F; Дв.170F
36 Болт М6х15
37 Подшипник коленвала 6205/P6/P53 (15х52х15) Дв.165F; Дв.168F; Дв.1P70FV-C; Дв.170F
38 Регулятор центробежный (комплект) Дв.168F; Дв.170F
39 Шпонка сегментная 4х19 (4х7,5х19) Дв.168F; Дв.170F; Дв.177F БЭГ3100АИК(Xyu); Дв.188F БЭГ5500АИК(Xyu)
40,41 /86 Шатун в сборе flB.168F; flB.170F
40 Крышка шатуна
41 Болт шатуна
42 Прокладка картера Дв.168F; Дв.170F
43 Щуп масляный М18 Дв.139F; 168F; 170F; 173F; 177F; 182F; 183F; 188F; 190F
44 Прокладка пробки заливной (щ упа масляного)
45 Крышка картера - фланец передний Дв.168F; Дв.170F, только БЭГ
46 Болт М8х35
47 Рукоятка стартера
48 Шнур пусковой
49 Болт М6х25
50 Катушка зажигания GR168 flB.168F; flB.170F
51 Втулка 10x16 головки цилиндра установочная flB.154F; flB.165F; flB.168F; flB.170F; flB.1P70FV-C
52 Болт с фланцем М8*55
53 Прокладка воздушного фильтра flB.152F БЭГ2200ИК(ХУи); flB.157F БЭГ2800ИК(ХУ\'и); flB.168F; flB.170F
54 Карбюратор без топл. крана flB.168F; flB.170F, только БЭГ
55 Прокладка карбюратора flB.168F; flB.170F
56 Коллектор впускной flB.168F; flB.170F
57 Прокладка впускного коллектора flB.168F; flB.170F
58 Шпилька карбюратора
59 Головка цилиндра без клапанов flB.168F; flB.170F
60 Прокладка головки цилиндра Дв. 168F
61 Клапан выпускной flB.168F; flB.170F; flB.1P70FV-C
62 Клапан впускной flB.168F; flB.170F; flB.1P70FV-C; выпускной flB.170F MK7,0Ll(YL) Дв27
63 Толкатель h=34.5 flB.168F; flB.170F; flB.1P70FV-C
64 Вал распределительный в сборе flB.168F; flB.170F; flB.1P70FV-C
65 Трубка сапуна (вентиляции картера) fle168F; flBl70F, только БЭГ
66 Пятак выпускного клапана flB.165F, flB.168F; flB.170F; flB.1P70FV-C
67 Чашка впускного клапана flB.165F; flB.168F; flB.170F; flB.1P70FV-C
68 Чашка выпускного клапана flB.165F; flB.168F; flB.170F; flB.1P70FV-C
69 Пружина клапана flB.165F; flB.168F; flB.170F; flB.1P70FV-C
70 Свеча зажиг. (юбка длинная) Дв. 145F; 165F; 168F; 170F; 1P70FV-С; 173F; 177F; 182F; 183F; 185F; 188F; 190F
71 Болт М6х14
72 Крышка головки цил. flB.154F (клапана параллельно); flB.168F; flB.170F
73 Прокладка крышки головки цилиндра flB.154F (клапана параллельно); flB.168F; flB.170F
74 Контргайка Мб шаг 0,5 все 4-тактные двигатели, кроме БЭГ1200И(УК) и flB.139F
75 Гайка регулировки клапанов Мб шаг 0,5 все 4 х тактные двигатели, кроме БЭГ1200И(УК) и flB.139F
76 Коромысло клапана flB.154F; 165F; 168F; 170F; 1P70FV-C
77 Фильтр воздушный в сборе (основание металлическое) flB.168F; flB.170F, для БЭГ (НТ, YK, HY)
78 Шпилька регулировки клапанов Мб шаг 0,5 Все 4-х тактные двигатели, кроме БЭГ1200И(УК) и flB.139F
79 Направляющая клапанов flB.168F; flB.170F; flB.1P70FV-C
80 Штанга flB.168F; flB.170F; flB.1P70FV-C
81 Прокладка глушителя flB.168F; flB.170F
82 Крышка двигателя нижняя flB.168F; flB.170F
83 Болт M6x12
84 Шпилька глушителя
85 Кольцо стопорное пальца поршня flB.168F; flB.170F; flB.1P70FV-C
86 Шейка шатуна
87 Глушитель flB.168F БЭГ2811А.18(НТ); БЭГ2300/3000(HY); flB.170F БЭГ3011(A)(HY)
88 Кольцо компрессионное 1
89 Кольцо компрессионное 1
90 Кольцо маслосъемное
91 Комплект колец поршневых 068 (бел, чёрн,тонк,пруж,тонк) flB.168F
92 Палец поршневой ф13,5x18x54 flB.168F; flB.170F; flB.1P70FV-C
93 Поршень 068 h=49 flB.168F; G200F
94 Вал коленч. (конус под якорь торец -018мм, L 33мм, противовесы большие) Дв. 168F; flB.170F, только БЭГ
95 Пробка заливная в сборе
Толкатель h=30.5 flB.165F; flB.168F
Контргайка Мб шаг 0,75 все 4-тактные двигатели, кроме БЭГ1200И(УК) и flB.139F
Маховик с зубчатым венцом Дв.168F; Дв.170F
Гайка регулировки клапанов Мб шаг 0,75 все 4-х тактные двигатели, кроме БЭГ1200И(УК) и flB.139F
Шпилька регулировки клапанов Мб шаг 0,75 Все 4-х тактные двигатели, кроме БЭГ1200И(УК) и flB.139F
Кожух вентилятора под электростартер Дв.168F; Дв.170F
Гайка М8
па Аккумулятор 12FS9M (12V9) 12В 9Ач
па Место установочное аккумулятора
