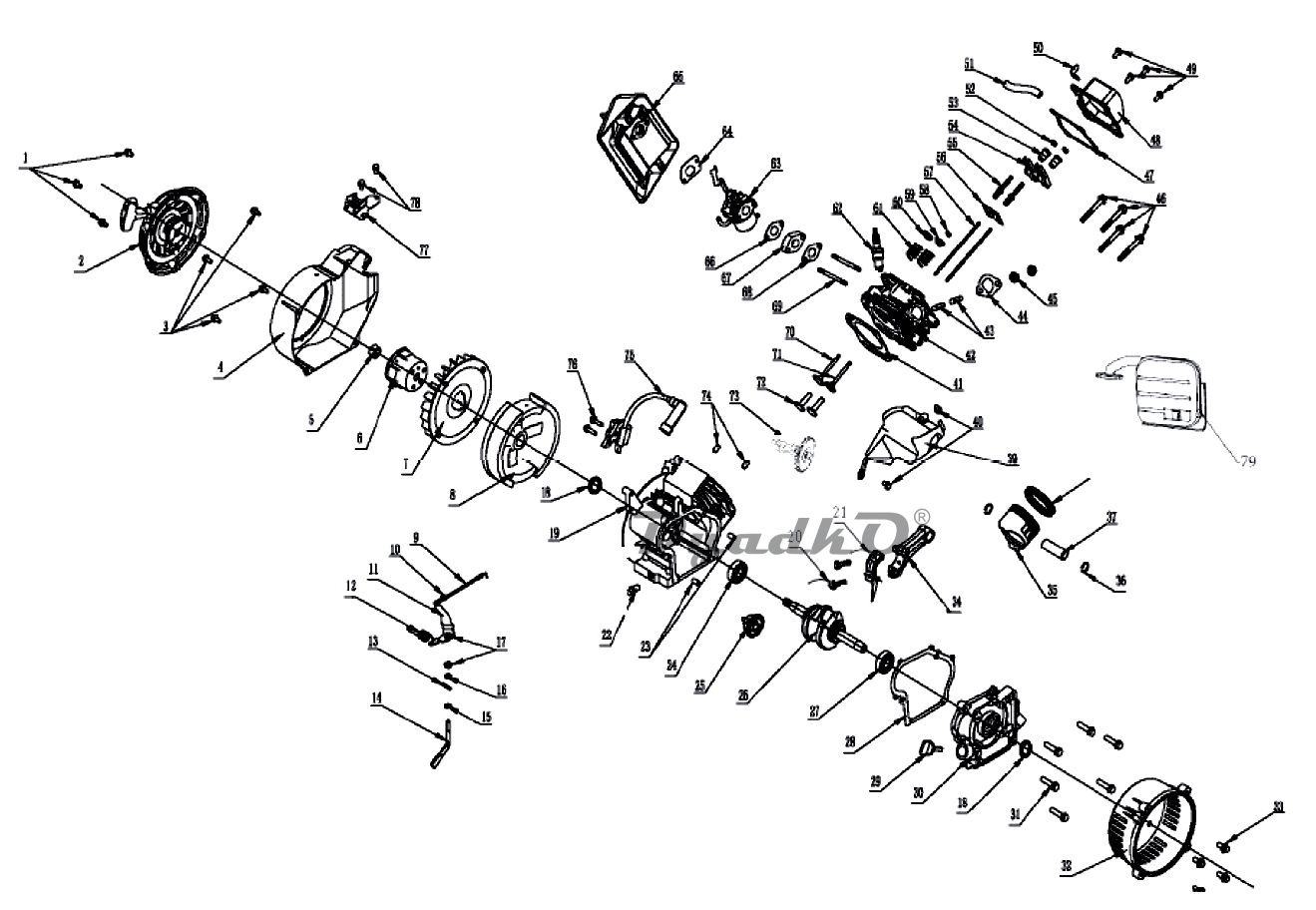

Схема КАЛИБР БЭГ-1100; БЭГ-1200 (Hyang) Двигатель 154F

1 Болт М6х8
2 Стартер ручной в сборе fle.154F БЭГ1111Д.1; БЭГ1200И.19; БВП8.2/5500.6-1; СНУБ2,2/46.д79
3 Болт М6х12
4 Кож/х вентилятора
5 Гайка маховика М12*1,25
6 Храповик fle.154F БЭГ1111Д.6; БЭГ1200И.24; БМП1900/25Д.20; БВП8,2/5500.9-6; С НУ Б2,2/46 д 75
7 Крыльчатка маховика fle.154F БЭГ1111Д.7; БЭГ1200И.25; БМП1900/25Д.21; БВП8,2/5500.9-5; СНУБ2,2/46д74
8 Маховик (ротор-магнето) fle.154F БЭГ1111Д.8; БЭГ1200И.26; БМП1900/25Д.22; БВП8.2/5500.9-3; С НУ Б2,2/46 д 73
9 Тяга дроссельной заслонки fle.154F БЭГ1111Д.10; БМП1900/25Д.27; БВП8,2/5500.10-7; СНУБ2,2/46д23
10 Пружина тяги дроссельной заслонки fle.154F БЭГ1111 Д.9; БМП1900/25Д.26; БВП8.2/5500.10-8; СНУБ2,2/46д24
11 Скоба рычага ЦБ регулятора fle.154F БЭГ1111Д.11; БМП1900/25Д.29; БВП8.2/5500.10-6; СНУБ2,2/46д59
12 Пружина возвратная регулятора fle.154F БЭГ1111Д.13; БМП1900/25Д.35; БВП8.2/5500.10-3; СНУБ2,2/46д59
13 Шплинт рычага ЦБ регулятора все 4х-тактные двигатели
14 Рычаг центробежного регулятора fle.154F БЭГ 1111 Д.14; БМП1900/25Д.47; БВП8.2/5500.10-4; СНУБ2,2/46д63
15 Шайба 08,5*16x0,8
16 Уплотнение резиновое
17 Гайка Мб
18 Сальник 17x30x6(7,10) flB.154F БЭГ1111 Д.18,39; БЭГ1200И .27,40; БМП1900/25Д.51; БВП8,2/5500.2-4,3-4; СНУБ2,2/46д42,68
19 Картер 054 Дв. 154F БЭГ1111Д.21; БМП1900/25Д.38; БВП8.2/5500.2-1; СНУБ2,2/46д58
20 Болт шатуна fle.154F
20,21 +34 Шатун в сборе AB.154F БЭГ1111Д.41; БЭГ1200И.69; БМП1900/25Д.49+50+106; БВП8.2/5500.4-6; СНУБ2,2/46.д49
21 Крышка шатуна
22 Пробка картера
23 Втулка 8x14 установочная картера fle.154F
24 Подшипник 6203/Р6 (40*17) fle.144F БЭГ1000ИКДв.09; flB.154F БЭГ 1111 Д.25; БЭГ1200И.31; БМП1900/25Д.52; БВП8.2/5500.2-10; СНУБ2,2/46д50
25 Регулятор центробежный (комплект) fle.154F БЭГ1111 Д.27-32; БМП1900/25.Д41-46; БВП8,2/5500.2-9; СНУБ2,2/46д57
26 Вал коленчатый в сборе fle.154F БЭГ1111.Д34; БЭГ1200И.34
27 Подшипник 6303RS/RZ/2RS (47*17) fle.154F
28 Прокладка картера fle.154F БЭГ1111Д.35; БЭГ1200И.37; БМП1900/25Д.57; БВП8.2/5500.3-7; СНУБ2,2/46.д45
29 Щуп маслянный в сборе fle.154F БЭГ 1111 Д.37; БЭГ1200И.38; БМП1900/25Д.61+63; БВП8,2/5500.3-2; СНУБ2,2/46.д40
30 Крышка картера fle.154F БЭГ1111Д.38; БЭГ1200И.39; БМП1900/25Д.60; БВП8.2/5500.3-3; СНУБ2,2/46.д43
31 Болт М6х25
32 Фланец передний БЭГ1000/1100/1111(НТ).02; БЭГ1100(HY); БЭГ 1115(НН)
33 Болт М6х16
34 Шатун
35 Поршень 054мм fle.154F БЭГ1111Д.45; БЭГ1200И.67; БМП1900/25Д.107; БВП8,2/5500.4-3; СНУБ2,2/46д53
36 Кольцо стопорное пальца поршня 014 fle.154F БЭГ1111Д.43; БЭГ1200И.70; БМП1900/25Д.103; БВП8,2/5500.4-2; СНУБ2,2/46.д52
37 Палец поршня 014*44 fle.154F БЭГ1111Д.44; БЭГ1200И.66; БМП1900/25Д.102; БВП8.2/5500.4-4; СНУБ2,2/46.д54
38 Комплект колец поршневых 054 (бел,чёрн,тонк,пруж,тонк) flB.154F
39 Защита двигателя fle.154F БЭГ1111Д.74; БМП1900/25Д.36; БВП8.2/5500.10-9; СНУБ2,2/46д29
40 БЭГ1100/1200(HY).40
41 Прокладка головки цилиндра fle.154F БЭГ1111Д.52; БЭГ1200И.62; БМП1900/25Д.97; БВП8.2/5500.1-10; СНУБ2.2/46.Д10
42 Головка цилиндра fle.154F /клапана параллельно/ без клапанов БЭГ1111Д.65; БМП1900/25Д.94; БВП8.2/5500.1-9; СНУБ2,2/46д9
43 Шпилька М8*32
44 Прокладка глушителя flB.154F БЭГ1111Д.54; БЭГ-1200И.55; Б МП1900/25Д .74.119; БВП8,2/5500.бн; СНУБ2,2/46.д32
45 Гайка М8
46 Болт М8х55
47 Прокладка крынки головки цил. Ab.154F (клапана параллельно) БЭГ1111Д.61; БМП1900/25Д.82, БВП8.2/5500.1-4; СНУБ2.2/46.Д6; flB.168F кроме МБ-6,5/75; К-60С; МК-6.5Ц
48 Крышка головки цил. fle.154F (клапана параллельно) БЭГ1111.Д62; БМП1900/25Д.80; БВП8.2/5500.1-3; СНУБ2.2/46.ДЗ; flB.168F кроме МБ-6,5/75; К-60С; МК-6.5Ц
49 Болт М6х12
50 Крепление провода свечи зажигания
51 Трубка сапуна (вентиляции картера) flB.154F БЭГ1111Д.72; БЭГ1200И.83; БМП1900/25Д.81; БВП8,2/5500.бн; СНУБ2.2/46.Д5
52 Контргайка Мб все 4-тактные двигатели (кроме БЭГ1200И)
53 Гайка регулировки клапанов Мб все 4-х тактные двигатели (кроме БЭГ1200И)
54 Коромысло клапана (клапана параллельно) flB.154F БЭГ1111Д.59; БМП1900/25Д.84.85; БВП8,2/5500.5-3; СНУБ2,2/46.бн
55 Шпилька регулировки клапанов Мб все 4-х тактные двигатели (кроме БЭГ1200И)
56 Направляющая клапанов fle.154F (клапана параллельно) БЭГ1111.Д56; БМП1900/25Д.бн; БВП8.2/5500.5-5; СНУБ2.2/46л27
57 Штанга flB.154F для головки (клапана параллельно) 04мм БЭГ1111Д.55; БМП1900/25Д.104; БВП8,2/5500.5-6; СНУБ2.2/46.Д26
58 В данном изделии не применяется
59 Чашка впускного/выпускного клапана flB.154F БЭГ1111Д.58; БЭГ1200И.92; БМП1900/25Д.90; БВП8.2/5500.5-11; СНУБ2.2/46.Д37
60 нет описания
61 Пружина клапана Дв. 154F БЭГ1111Д.57; БЭГ1200И.91; БМП1900/25Д.91; БВП8.2/5500.5-10; СНУБ2.2/46.Д38
62 Свеча зажигания flB.154F БЭГ1111Д.64; БЭГ1200И.54; БМП1900/25Д.89; БВП8.2/5500.1-6; СНУБ2.2/46.Д8
63 Карбюратор flB.154F БЭГ1111Д.70; БМП1900/25Д.111; БВП8.2/5500.8-1
64 Прокладка воздушного фильтра flB.154F БЭГ1111Д.71; БЭГ1200И.84; БМП1900/25Д.139; БВП8.2/5500.8-13; СНУБ2,2/46.д88
65 Фильтр воздушный в сборе flB.154F БЭГ1111Д.73; БЭГ-1200И.78-82; БМП1900/25Д.112-117; БВП8.2/5500.11-1; СНУБ2.2/46.Д17
66 Прокладка карбюратора flB.154F БЭГ1111Д.67; БЭГ1200И.87; Б МП1900/25Д. 109; БВП8,2/5500.8-13а; СНУБ2,2/46.д13
67 Проставка карбюратора flB.154F БЭГ1111Д.68; БЭГ1200И.88; БМП1900/25Д110; БВП8.2/5500.8-14; СНУБ2.2/46.Д14
68 Прокладка карбюратора flB.154F БЭГ1111Д.67; БЭГ1200И.87; Б МП1900/25Д. 109; БВП8,2/5500.8-13а; СНУБ2.2/46.Д13
69 Шпилька МбхЭО
70 Клапан впускной flB.154F БЭГ1111Д.51; БЭГ1200И.57; БМП1900/25Д.96; БВП8.2/5500.5-9; СНУБ2.2/46.Д39
71 Клапан выпускнойflB.154F БЭГ1111Д.50; БЭГ1200И.58; БМП1900/25Д.95; БВП8.2/5500.5-9; СНУБ2,2/46д39
72 Толкатель h=30 flB.154F БЭГ1111Д.75; БЭГ1200И.89; БМП1900/25Д.105; БВП8.2/5500.5-7; СНУБ2,2/46д25; flB.165F ГКБС (ГКБ) 3,8/46д146; МК4.5Д20
73 Вал распределительный в сборе flB.154F БЭГ1111Д.42; БЭГ1200И.35; БМП1900/25Д.64-70; БВП8.2/5500.5-8; СНУБ2.2/46д46
74 Втулка( палец) 08*14 установочная
75 Катушка зажигания flB.154F БЭГ1111Д.78; БЭГ1200И.56; БМП1900/25Д.ЗЗ; БВП8.2/5500.9-1; СНУБ2.2/46.Д70
76 Болт М6х20
77 Регулятор усилия возвратной пружины рычага ЦБ регулятора flB.154F, только БЭГ, кроме БЭГ1200(УК)
78 Болт М6х8
79 Глушитель flB.154F БЭГ1111.15
б/п Щиток передний пластиковый flB.154F БЭГ1111Д.19; БЭГ1200И.28; БМП1900/25Д.18; БВП8.2/5500.7-2; СНУБ22/46.Д66
б/п Щиток задний пластиковый flB.154F БЭГ1111Д.20; БЭГ1200И.76; БМП1900/25.Д25; БВП8.2/5500.7-1; СНУБ2,2/46д65
б/п Реле наличия масла 3 провода все 4-х тактные двигатели (кроме 1200И)
б/п Шпонка сегментная 5x16 (5x6,5x16) (маховика) flB.154F БЭГ1111Д.30; БЭГ1200И.32; БМП1900/25Д.54; БВП8.2/5500.4-7; СНУБ2,2/46л48
б/п Датчик наличия масла flB.154F БЭГ1111Д.ЗЗ; БМП1900/25Д.130; БВП8,2/5500.2-7; СНУБ2,2/46.бн
б/п Элемент воздушного фильтра flB.154F БЭГ1111Д.бн; БЭГ1200И.80; БМП1900/25Д.115; БВП8.2/5500.11-5; СНУБ2,2/46.бн
б/п Фильтр топливный fle.145F и все 4-х тактные двигатели
