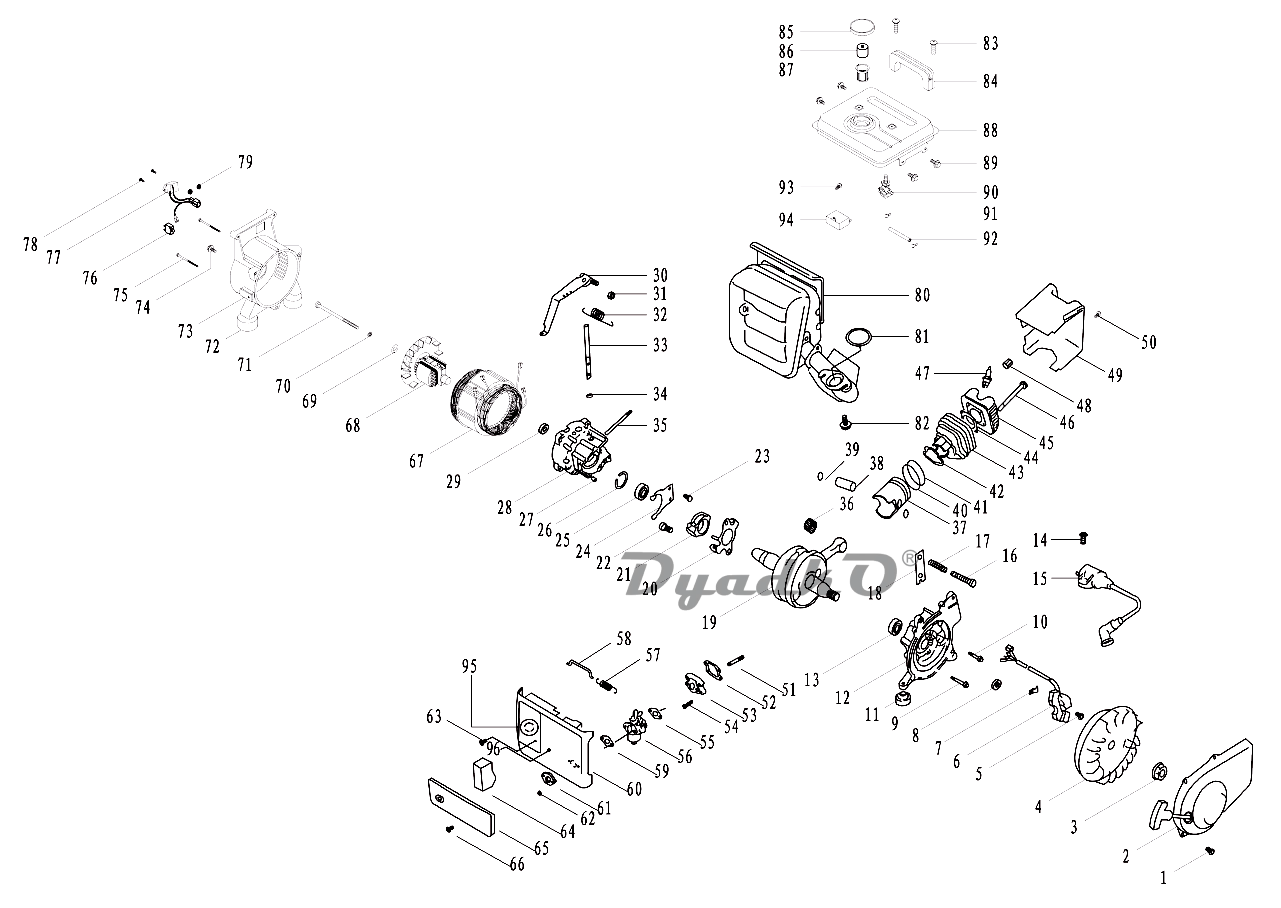

Схема КАЛИБР БЭГ-815 (HUAHE)

1 Болт М6*12
2 Стартер ручной в сборе Дв.145F БЭГ650/800/811(HT,HY); БЭГ815(HH); БЭГ900И(YK); БМП1300/12(VL)
3 Гайка М10Х1.25
4 Маховик (ротор-магнето) Дв.145F БЭГ650/800/811(HT,HY); БЭГ815(HH); БЭГ900И(YK); БМП1300/12(VL)
5 Винт М10Х12
6 Статор магнето с коммутатором Дв.145F только БЭГ815(HH).6; БЭГ900И.1-42(YK); БЭГ800(HY)
7 Крепление проводки
8 Сальник 20*30*7 Дв.145F БЭГ650/800/811(HT,HY); БЭГ815(HH); БЭГ900И(YK); БМП1300/12(VL)
9 Болт М6*55
10 Болт М6*45
11 Ножка резиновая БЭГ650/800/811(HT,HY); БЭГ815(HH); БЭГ900И(YK)
12 Половина картера правая Дв.145F БЭГ650/800/811(HT,HY); БЭГ815(HH); БЭГ900И(YK); БМП1300/12(VL)
13 Подшипник 6004z (20*42*12)
14 Винт М6*12
15 Катушка зажигания Дв.145F БЭГ650/800/811(HT); БЭГ815(HH); БЭГ900И(YK); БЭГ800(HY); БМП1300/12(VL)
16 Винт М6*40
17 Пружина демпфирующая
18 Пластина возвратной пружины
19 Механизм кривошипо-шатунный в сборе Дв.145F БЭГ650/800/811(HT); БЭГ815(HH); БЭГ800(HY)
20 Регулятор центробежн. в сборе Дв.145F БЭГ650/800/811(HT,HY); БЭГ815(HH); БЭГ900И(YK); БМП1300/12(VL)
21 Кольцо регулятора центробежного Дв.145F
22 Болт М6*16
23 Болт М3*8
24 Вилка регулятора центробежного Дв.145F
25 Подшипник 6004z (20*42*12)
26 Кольцо стопорное 45 (внутр) Дв.145F; БК-все, кроме БК750/750+/800/800+(VL); БК800У(TT); БК800ЛУ+(SF)
27 Втулка(палец) картера установочная
28 Фланец передний - половина картера левая Дв.145F БЭГ650/800/811(HT; HY); БЭГ815(HH); БЭГ900И(YK)
29 Сальник 20*30*7 Дв.145F БЭГ650/800/811(HT,HY); БЭГ815(HH); БЭГ900И(YK); БМП1300/12(VL)
30 Скоба регулятора оборотов Дв.145F БЭГ650/800/811(HT,HY); БЭГ815(HH); БЭГ900И(YK); БМП1300/12(VL)
31 Гайка М6
32 Пружина возвратная регулятора Дв.145F БЭГ650/800/811(HT,HY); БЭГ815(HH); БЭГ900И(YK); БМП1300/12(VL)
33 Ось регулятора
34 Сальник 6*12*4 оси регулятора Дв.145F БЭГ815.34(HH); БЭГ900И.1- 13(YK)
35 Шпилька М6*103
36 Подшипник игольчатый 10*13*13 Дв.145F; БП1200/16; БП1300/16; БП1400/16; БП1500/16У
37 Поршень Ø45 , h=50 Дв.145F БЭГ650/800/811(HT,HY); БЭГ815(HH); БЭГ900И(YK); БМП1300/12(VL)
38 Палец поршневой Ø10, L=38 Дв.145F
39 Кольцо стопорное пальца поршневого Дв.145F
40 Комплект колец поршневых Ø45 (2 шт.бел.+чёрн) Дв.145F
41 нет описания
42 Прокладка цилиндра Дв.145F БЭГ650/800/811(HT,HY); БЭГ815(HH); БЭГ900И(YK); БМП1300/12(VL)
43 Цилиндр Ø45 Дв.145F БЭГ650/800/811(HT, HY); БЭГ815(HH); БЭГ900И(YK); БМП1300/12(VL)
44 Прокладка головки цилиндра Дв.145F БЭГ650/800/811(HT,HY); БЭГ815(HH); БЭГ900И(YK); БМП1300/12(VL)
45 Головка цилиндра Дв.145F БЭГ650/800/811(HT,HY); БЭГ815(HH); БЭГ900И(YK); БМП1300/12(VL)
46 Болт М6*100
47 Свеча зажиг. (юбка длинная) Дв.145F;165F;168F;170F;1P70FV- C;173F;177F;182F;183F;185F;188F;190F;192F
48 Гайка под колпачок свечи зажигания
49 Кожух двигателя Дв.145F БЭГ650/800/811(HT,HY); БЭГ815(HH); БЭГ900И(YK); БМП1300/12(VL)
50 Болт М6*12
51 Шпилька М6*113
52 Прокладка впускного коллектора Дв.145F
53 Коллектор впускной Дв.145F БЭГ650/800/811(HT,HY); БЭГ815(HH); БЭГ900И(YK); БМП1300/12(VL)
54 Болт М6*20
55 Прокладка карбюратора Дв.145F БЭГ650/800/811(HT,HY); БЭГ815(HH); БЭГ900И(YK); БМП1300/12(VL)
56 Карбюратор Дв.145F БЭГ650/800/811(HT, HY); БЭГ815(HH); БЭГ900И(YK); БМП1300/12(VL)
57 Пружина тяги дроссельной заслонки Дв.145F
58 Тяга дроссельной заслонки Дв.145F БЭГ650/800/811(HT,HY); БЭГ815(HH); БМП1300/12(VL)
59 Прокладка фильтра воздушного Дв.145F БЭГ650/800/811(HT, HY); БЭГ815(HH); БЭГ900И(YK); БМП1300/12(VL)
60 Корпус панели управления (пластмасса) БЭГ815(HH).60
61 Проставка воздушного фильтра Дв.145F БЭГ650/800/811(HT,HY); БЭГ815(HH); БЭГ900И(YK); БМП1300/12(VL)
62 Гайка
63 Болт М6*18
64 Элемент возд.фильтра Дв.145F БЭГ650/800/811(HT); БЭГ815(HH); БЭГ800(HY)
65 Крышка фильтра воздушного Дв.145F БЭГ650/800/811(HT); БЭГ815(HH); БЭГ800(HY)
66 Болт М6*18
67+68 Якорь+статор в сборе БЭГ815(HH).67+68
67 Статор
68 Якорь
69 Шайба 8
70 Шайба пружинная 8
71 Болт М8*150
72 Ножка резиновая БЭГ650/800/811(HT,HY); БЭГ815(HH); БЭГ900И(YK)
73 Фланец задний БЭГ650/800/811(HT); БЭГ815(HH).73; БЭГ800(HY)
74 Болт М6*12
75 Болт М6*90
76 Автомат защиты 4А БЭГ
77 Выключатель зажигания прямоугольный черный посад.место 12*18 все двигатели
78 Болт М4*15
79 Гайка М4
80 Глушитель (кронштейн крепления) Дв.145F БЭГ650/800/811(HT); БЭГ815(HH); БЭГ800(HY)
81 Прокладка выхлопной трубы \"А\" (кольцо) Дв.145F
82 Болт М6*18
83 Болт М5*10
84 Ручка
85 Крышка топливного бака малая Ø85 (57-68-80) БЭГ; БМП
86 Колпачек мерный
87 Фильтр заливной горловины топливного бака ф50
88 Бак топливный
89 Болт М6*12
90 Кран топливный со штуцером слева и фильтром Дв.145F
91 Хомут топливопровода Ø8-10
92 Топливопровод 4×8×135мм
93 Болт М4,2*13
94 Конденсатор 12 мкФ*350В (CBB61) прямоуг. БЭГ815(HH).94; БЭГ800(HY); БЭГ1115(HH).64
95 Евророзетка 220В D-013 ДЭГ; ДСЭГ; БЭГ; БСЭГ
96 Индикатор красный БЭГ815(HH).96
Крышка топливного бака большая Ø98 (57-68-91) БЭГ
