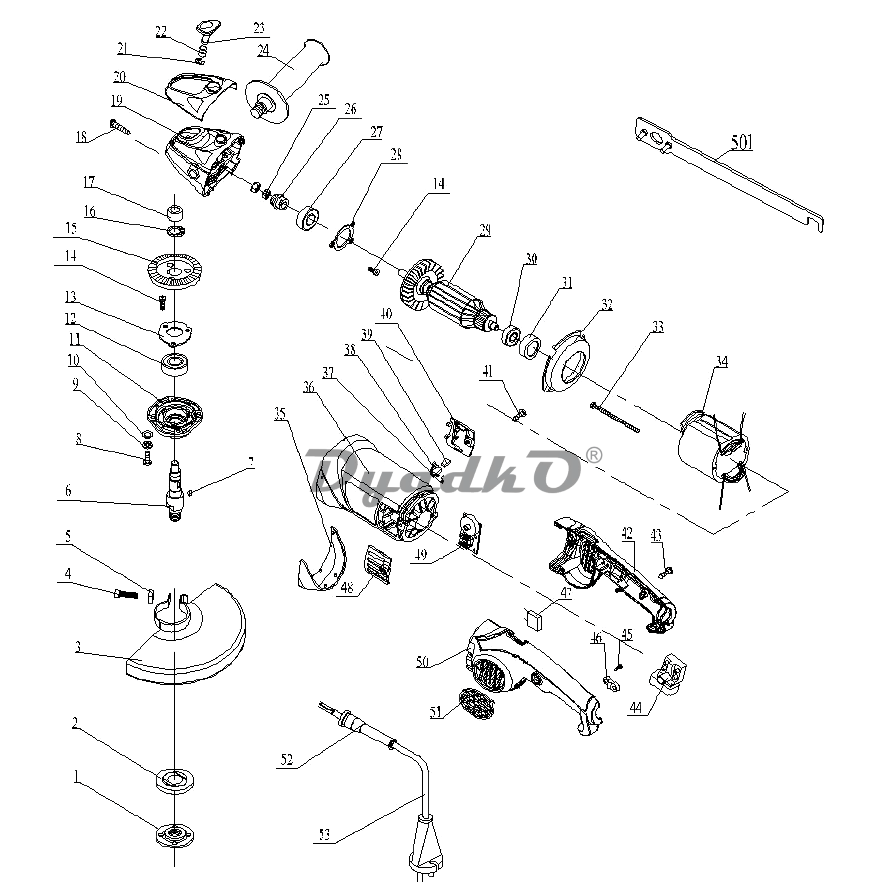

Схема КАЛИБР МШУ-150/1500ЕКМ, МШУ-180/1500ЕКМ (TCH)

1 Гайка зажимная
2 Шайба опорная
3 Кожух защитный 150мм
3 Кожух защитный 180мм
4 Винт М8х25
5 Гайка квадратная М8
6 Шпиндель
7 Шпонка сегментная 4х 13 (4х5 х 13)
8 ВинтМ5х16
9 Шайба пружинная 5
10 Шайба 5
11 Крышка корпуса редуктора
12 Подшипник 6201
13 Крышка подшипника
14 ВинтМ4хЮ
15 Шестерня большая конической пары
16 Кольцо стопорное 12 (нар.)
17 Втулка бронзовая 8x14x8
18 Винт ST3,9x30
19 Корпус редуктора
20 Накладка корпуса редуктора
21 Шайба стопорная \"Е\" 05
22 Пружина стопора
23 Стопор
24 Рукоятка дополнительная
25 Гайка самоконтрящаяся М8
26 Шестерня малая конической пары
27 Подшипник 6201
28 Крышка подшипника
29 Якорь
30 Подшипник 608
31 Втулка подшипника резиновая (608, 627)
32 Кольцо воздухонаправляющее
33 Винт ST4,8x65
34 Статор
35 Накладка промежуточная
36 Корпус
37 Пружина щёткодержателя
38 Щёткодержатель
39 Щётка №135
40 Крышка щёткодержателя
41 Винт ST3,9x8
42 Рукоятка, правая часть
43 Винт ST3,9*18
44 Выключатель FA5-8/2MD
45 Винт ST3,9x14
46 Прижим кабельный
47 Конденсатор фильтра радиопомех О.ЗЗмкФ
48 Крышка щёткодержателя
49 Регулятор оборотов
50 Рукоятка, левая часть
51 Решётка воздушная
52 Бандаж кабеля резиновый
53 Кабель питания 2х 1,0мм2 с вилкой
501 Ключ затяжки круга
