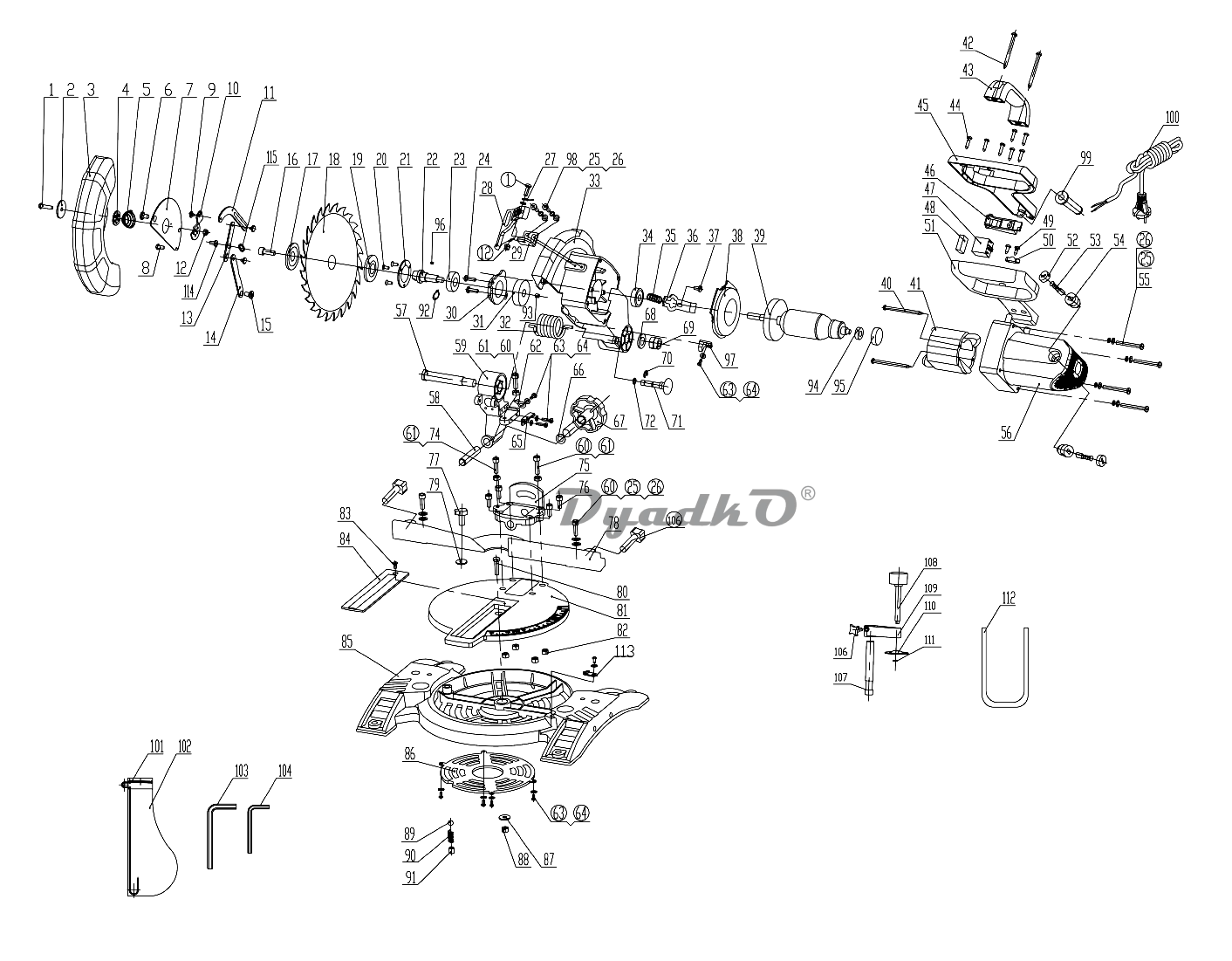

Схема КАЛИБР ПТЭ-1400/210М (ZD)

1 Винт M5×20
2 Шайба увеличенная 5
3 Кожух защитный подвижный
4 Шайба
5 Пружина конническая
6 Винт
7 Пластина кожуха подвижного
8 Винт M6×8
9 Заклёпка
10 Звено соединительное
11 Кулиса кожуха защитного
12 Гайка М5
13 Средний рычаг
14 Нижний рычаг
15 Винт
16 Болт M8×16 (левый)
17 Шайба прижимная
18 Диск пильный Ø210
19 Шайба опорная
20 Винт M4×10
21 Крышка подшипника
22 Шпиндель
23 Подшипник 6002-2Z
24 Винт M5×12
25 Шайба пружинная 5
26 Шайба 5
27 Пружина кнопки фиксатора кожуха
28 Фиксатор кожуха
29 Кронштейн фиксатора кожуха
30 Гнездо подшипника
31 Шестерня Z=40
32 Пружина возвратная большая
33 Корпус головки режущей
34 Подшипник 6200-2Z
35 Пружина стопора
36 Стопор диска
37 Винт
38 Кольцо воздухонаправляющее
39 Якорь
40 Винт ST4.2×70
41 Статор
42 Винт ST4.8×60
43 Рукоятка транспортировочная
44 Винт ST4.2×18
45 Рукоятка, верхняя часть
46 Клавиша выключателя
47 Выключатель FA6-6/2W3
48 Конденсатор фильтра р/помех 0,22мкФ
49 Винт ST4.2×13
50 Прижим кабеля
51 Рукоятка, нижняя часть
52 Крышка щёткодержателя
53 Щётка 6,3×7,3×12 пружина, пятак Ø9 (№
54 Щёткодержатель
55 Винт M5×45
56 Корпус двигателя
57 Болт M12×80
58 Ось наклона головки
59 Суппорт наклонно-поворотного механиз
60 Винт M6×30
61 Гайка М6
62 Стрелка указательная
63 Винт M4×10
64 Шайба 4
65 Упор вертикального перемещения
66 Шайба увеличенная 8
67 Рукоятка фиксатора наклона
68 Шайба 12
69 Гайка М12
70 Шайба стопорная Е Ø6
71 Фиксатор транспортировочный
72 Кольцо резиновое 4.5×1.8
73 нет описания
74 Винт M6×16
75 Опора наклонно-поворотного механизма
76 Винт M6×12
77 Винт стопорный
78 Упор
79 Заглушка
80 Болт M6×25
81 Стол поворотный
82 Гайка М6
83 Винт M4×6
84 Вставка стола поворотного
85 Станина
86 Крышка защитная
87 Шайба увеличенная 6
88 Гайка М6
89 Шарик стальной Ø8
90 Пружина
91 Винт установочный M10×10
92 Кольцо стопорное 12 (нар.)
93 Втулка (подшипник скольжения)
94 Подшипник 608-2Z
95 Втулка подшипника резиновая (608)
96 Шпонка сегментная 4×13 (4×5×13)
97 Ограничитель вертикального перемещен
98 Винт M5×12
99 Бандаж кабеля резиновый
100 Кабель питания с вилкой
101 Каркас мешка пылесборника
102 Мешок пылесборника
103 Ключ 6мм
104 Ключ 13мм
105 нет описания
106 Ручка-винт фиксирующий
107 Ось струбцины
108 Винт струбцины
109 Кронштейн струбцины
110 Пята струбцины
111 Шайба стопорная Е Ø5
112 Подставка дополнительная
113 Стрелка указательная
114 Винт
115 Кольцо стопорное 8 (нар.)
