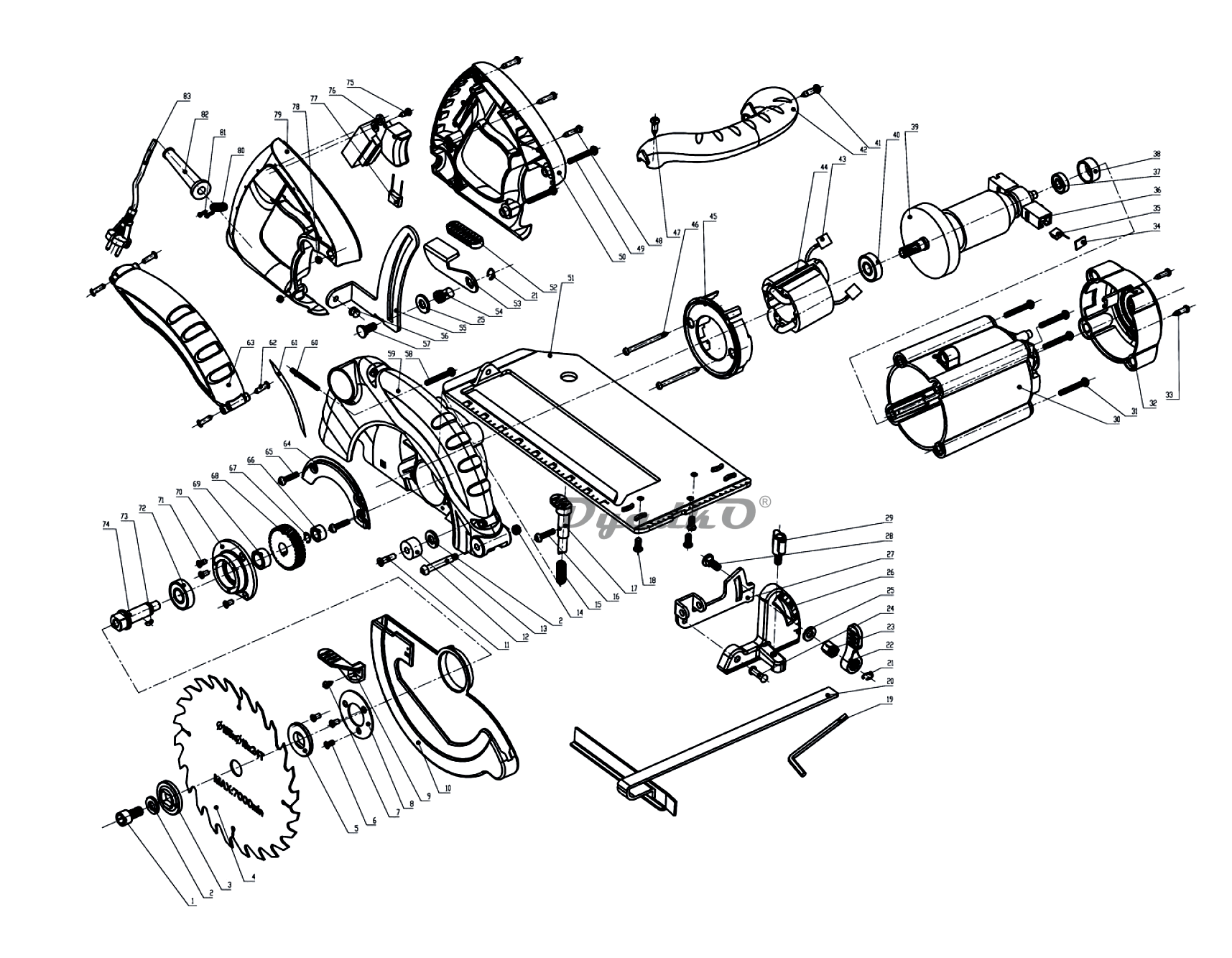

Схема КАЛИБР ЭПД-1300м (YHui/YOH)

1 Болт М8х16
2 Шайба Ø8×Ø20×2
3 Шайба прижимная
4 Диск пильный
5 Шайба опорная
6 Винт М4×8
7 Винт М4×6
8 Крышка подшипника
9 Рычаг кожуха подвижного
10 Кожух защитный подвижный
11 Винт М4×16
12 Втулка резиновая Ø5,5×Ø22×11
13 Винт М5×7
14 Гайка самоконтрящаяся М5
15 Пружина
16 Винт М4×20
17 Фиксатор
18 Винт М5×10
19 Ключ шестигранный
20 Упор параллельный
21 Кольцо стопорное 10 (нар.)
22 Рычаг фиксирующий
23 Гайка М6
24 Заклёпка Ø5×16
25 Шайба Ø6×Ø14×1,5
26 Суппорт регулировки наклона
27 Кронштейн регулировки наклона
28 Винт М6×30
29 Винт-барашек М6
30 Корпус двигателя
31 Винт М5×55
32 Крышка двигателя задняя
33 Винт ST3,9×16
34 Крышка щёткодержателя
35 Щётка №109
36 Щёткодержатель
37 Подшипник 607
38 Втулка подшипника резиновая
39 Якорь
40 Подшипник 6000
41 Винт ST4,9×16
42 Рукоятка передняя
43 Наконечник провода
44 Статор
45 Кольцо воздухонаправляющее
46 Винт ST3,9×70
47 Винт М5×14
48 Винт ST3,9×18
49 Винт М5×30
50 Рукоятка, левая часть
51 Основание
52 Накладка рычага
53 Рычаг фиксации глубины реза
54 Гайка
55 Направляющая регулировки глубины
56 Заклёпка Ø5×16
57 Винт М6×20
58 Винт М4×30
59 Кожух диска стационарный в сборе
60 Пружина возвратная
61 Табличка фирменная
62 Винт М4×14
63 Накладка
64 Сектор фиксирующий
65 Винт М4×8
66 Втулка бронзовая 8×14×8
67 Кольцо стопорное 12 (нар.)
68 Шестерня
69 Втулка промежуточная Ø12×Ø18×9
70 Гнездо подшипника
71 Винт М4×12
72 Подшипник 6001
73 Шпонка сегментная 3×10 (3×3,7×10)
74 Шпиндель
75 Винт ST3,9×10
76 Выключатель HY15B
77 Конденсатор фильтра р/помех 0,22мкФ
78 Гайка М5
79 Рукоятка, правая часть
80 Прижим кабельный
81 Винт ST3,9×14
82 Бандаж кабеля резиновый
83 Кабель питания 2×0,75мм² с вилкой
