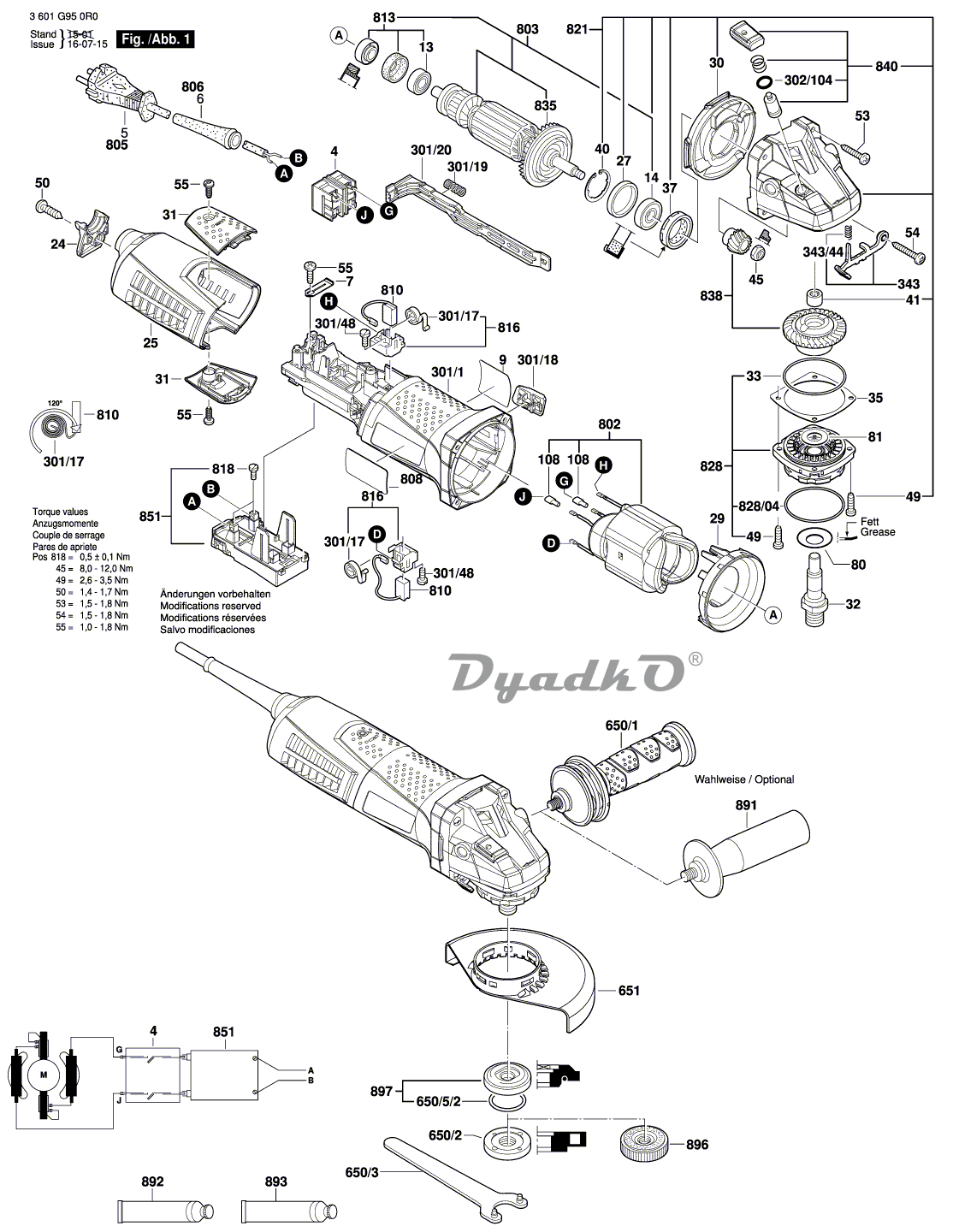

Схема BOSCH GWS 17-125 CI (3601G950R0)

4 ВЫКЛЮЧАТЕЛЬ
7 Фиксатор кабеля
9 Этикетка фирмы GWS 15-125 CI
13 ШАРИКОПОДШИПНИК 7x19x6
14 Шарикоподшипники 8x22x7
24 КРЫШКА
25 КРЫШКА КОРПУСА
27 кольцо резиновое
29 Кольцо воздуховод
30 Сепаратор воздуха
31 ЩЕТОЧНАЯ КРЫШКА
32 Шпиндель M14, SW17
33 Кольцо уплотнительное 46,0x1,1 MM
35 Регулировочное кольцо 0,1 MM ТОЛСТЫЙ
37 Кольцо уплотнительное
40 ПРЕДОХРАНИТЕЛЬНАЯ СКОБА
41 ПОДШИПНИК СКОЛЬЖЕНИЯ
45 ШЕСТИГРАННАЯ ГАЙКА M7, SW10
49 Винт M4x16
50 ВИНТ С ГОЛОВКОЙ TORX 4x20
53 ВИНТ С ГОЛОВКОЙ TORX
54 ВИНТ С ГОЛОВКОЙ TORX 4x30
55 ВИНТ С ГОЛОВКОЙ TORX 4x12
80 УПЛОТНИТЕЛЬНАЯ ШАЙБА
81 Регулировочное кольцо
108 ИЗОЛЯТОР
301/19 Пружина сжатия
301/1 КОРПУС МОТОРА
301/17 СПИРАЛЬНАЯ ПРУЖИНА
301/18 РУКОЯТКА ВЫКЛЮЧАТЕЛЯ
301/20 Толкатель
301/48 ВИНТ С ГОЛОВКОЙ TORX 3x10
302/104 Кольцо уплотнительное 4,5x1,0 MM СИНИЙ
343/44 Пружина сжатия
343 ФИКСАТОРНЫЙ РЫЧАГ
650/5/2 Кольцо уплотнительное 20,35x1,78 MM
650/1 ДОПОЛНИТЕЛЬНАЯ РУКОЯТКА M10 ANTI-VIBRATION
650/2 КРУГЛАЯ ГАЙКА M14
650/3 Ключ
651 ЗАЩИТНЫЙ КОЖУХ
802 Подсбор cтaтора 220-230V
803 Ротор с вентилятором 230V
805 СЕТЕВОЙ КАБЕЛЬ EU 4,15m 2 x 1,0mm H07 RN-F
806 НАКОНЕЧНИК
808 Этикетка типа
810 КОМПЛЕКТ УГОЛЬНЫХ ЩЕТОК
813 Шарикоподшипники
816 Щёточный держатель
818 Винт
821 КОРПУС РЕДУКТОРА
828 ОПОРНЫЙ ФЛАНЕЦ
828/04 Кольцо уплотнительное 47,0x1,5 MM
835 ВЕНТИЛЯТОР
838 РЕДУКТОРНЫЙ УЗЕЛ
840 Кнопка стопора
851 Регулятор числа оборотов
891 ДОПОЛНИТЕЛЬНАЯ РУКОЯТКА M10, Ø32,5x105 MM
892 Тюбик со смазкой 225 ML
893 Тюбик со смазкой 225 ML
896 Быстрозажимная гайка M14, SDS-CLIC
897 КРЕПЕЖНЫЙ ФЛАНЕЦ Ø22,3xØ42 MM
Регулировочное кольцо 0,15 MM ТОЛСТЫЙ
Регулировочное кольцо 0,3 MM ТОЛСТЫЙ
Регулировочное кольцо 0,2 MM ТОЛСТЫЙ
