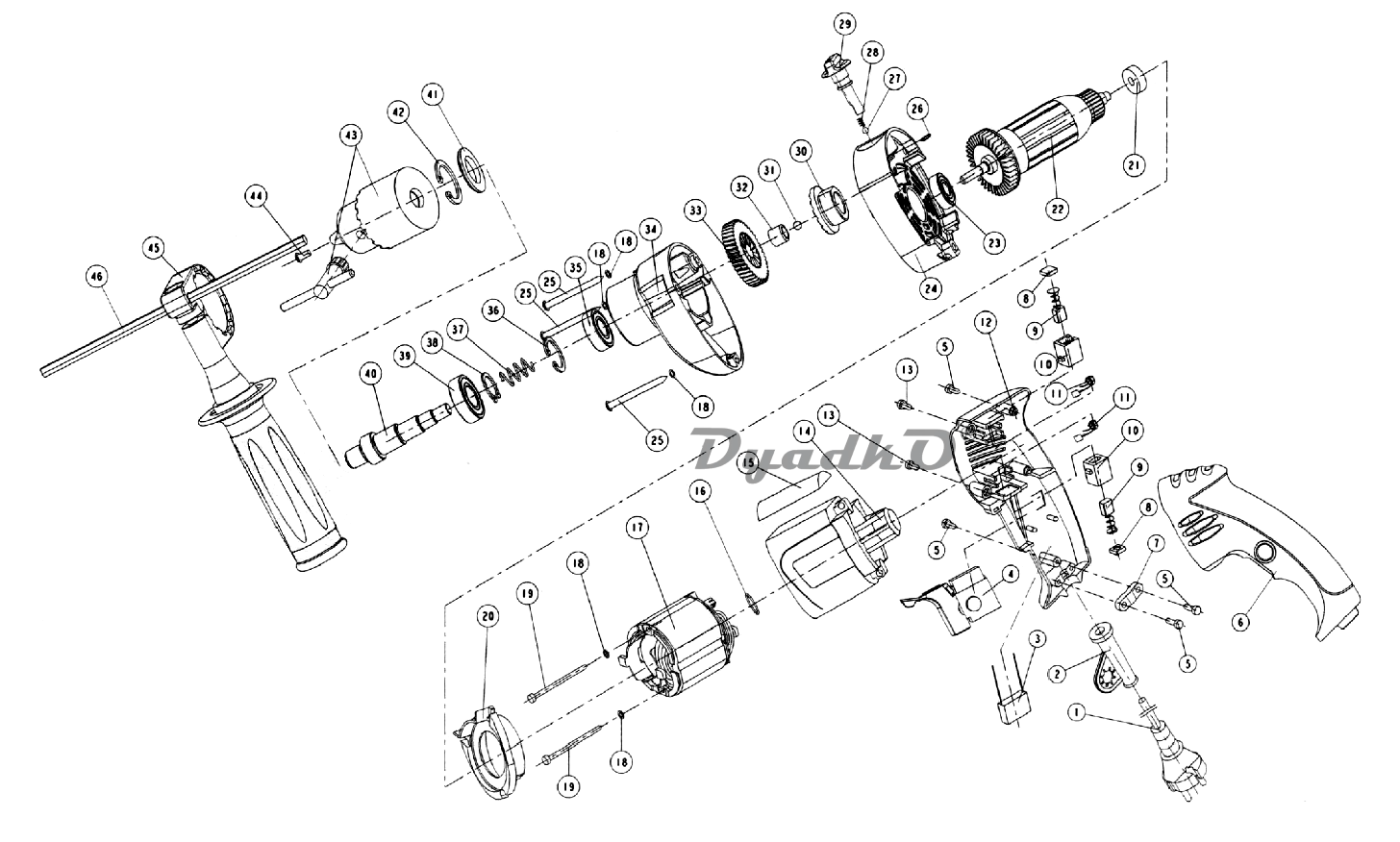

Схема КАЛИБР ДЭМР-720ЕРУм (YD)


1 Кабель питания 2* 1,0мм2 с вилкой
2 Бандаж кабеля резиновый
3 Конденсатор фильтра p/помех 0,22мкФ
4 Выключатель FA2-6/1BEK
5 Винт ST4,2
6 Рукоятка, левая часть
7 Прижим кабельный
8 Крышка щеткодержателя
9 Щётка №47
10 Щёткодержатель
11 Индуктивность фильтра радиопомех
12 Рукоятка, правая часть
13 Винт ST4,2
14 Корпус
15 Накладка
16 Кольцо резиновое 014x2,5
17 Статор
18 Шайба 4
19 Винт ST4,2
20 Кольцо воздухонаправляющее
21 Подшипник 607
22 Якорь
23 Подшипник 609
24 Крышка редуктора
25 Винт ST4,2
26 Шайба стопорная Е 05
27 Шарик стальной 04
28 Пружина
29 Переключатель удара
30 Трещётка
31 Шарик стальной 05
32 Втулка бронзовая 8>
33 Шестерня z=41
34 Корпус редуктора
35 Подшипник 6001
36 Кольцо стопорное 028 (внутр.)
37 Пружина 013x15x01,0
38 Кольцо стопорное 015 (нар.)
39 Подшипник 6002
40 Шпиндель
41 Шайба пылезащитная
42 Кольцо стопорное 34 (внутр.)
43 Патрон
44 Винт М5х25 левый
45 Рукоятка дополнительная
46 Ограничитель глубины
47 Ключ
