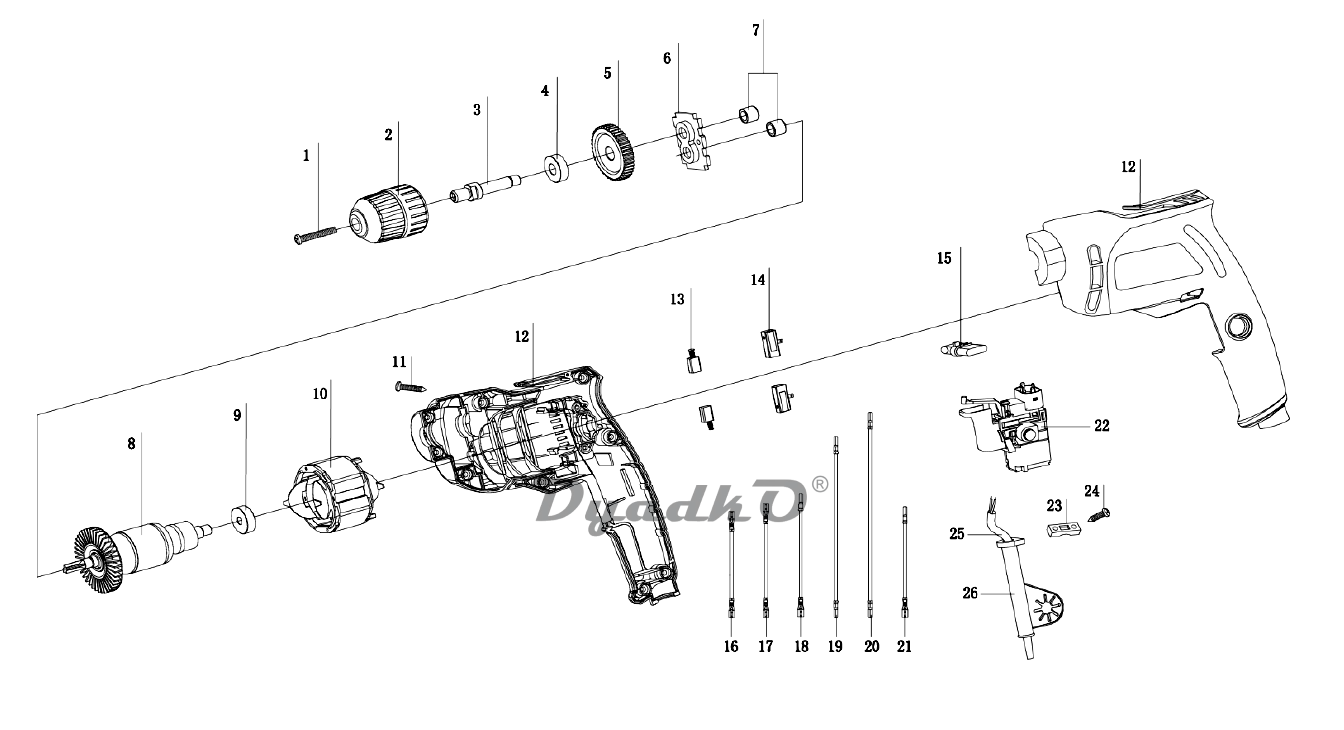

Схема ИНТЕРСКОЛ Д-10/350ЭР Д-10/350ЭР (580.хххххх)
1
Винт фиксирующий М5Х25 лев.
2
Патрон сверлильный быстрозажимной
3
Шпиндель
4
Подшипник шариковый 609RS специсполнение
5
Колесо зубчатое z-40
6
Промщит
7
Подшипник игольчатый НК0808 НК0808 (8x12x8)
8
Якорь с вентилятором
9
Подшипник 607 607Z
10
Статор
11
Винг ST2.9xl6
12
Корпус-накладка
13
Щетка электрическая
14
Щеткодержатель
15
Толкатель переключателя
16
Провод монтажный 65
17
Провод монтажный 95
18
Провод монтажный 100
19
Провод монтажный 145
20
Провод монтажный 165
21
Провод монтажный 90
22
Выключатель
23
Планка прижимная
24
Винт ST4.0*16 4x16
25
Шнур питания с вилкой H07RN-F 2x1мм2 L=4m
26
Втулка
