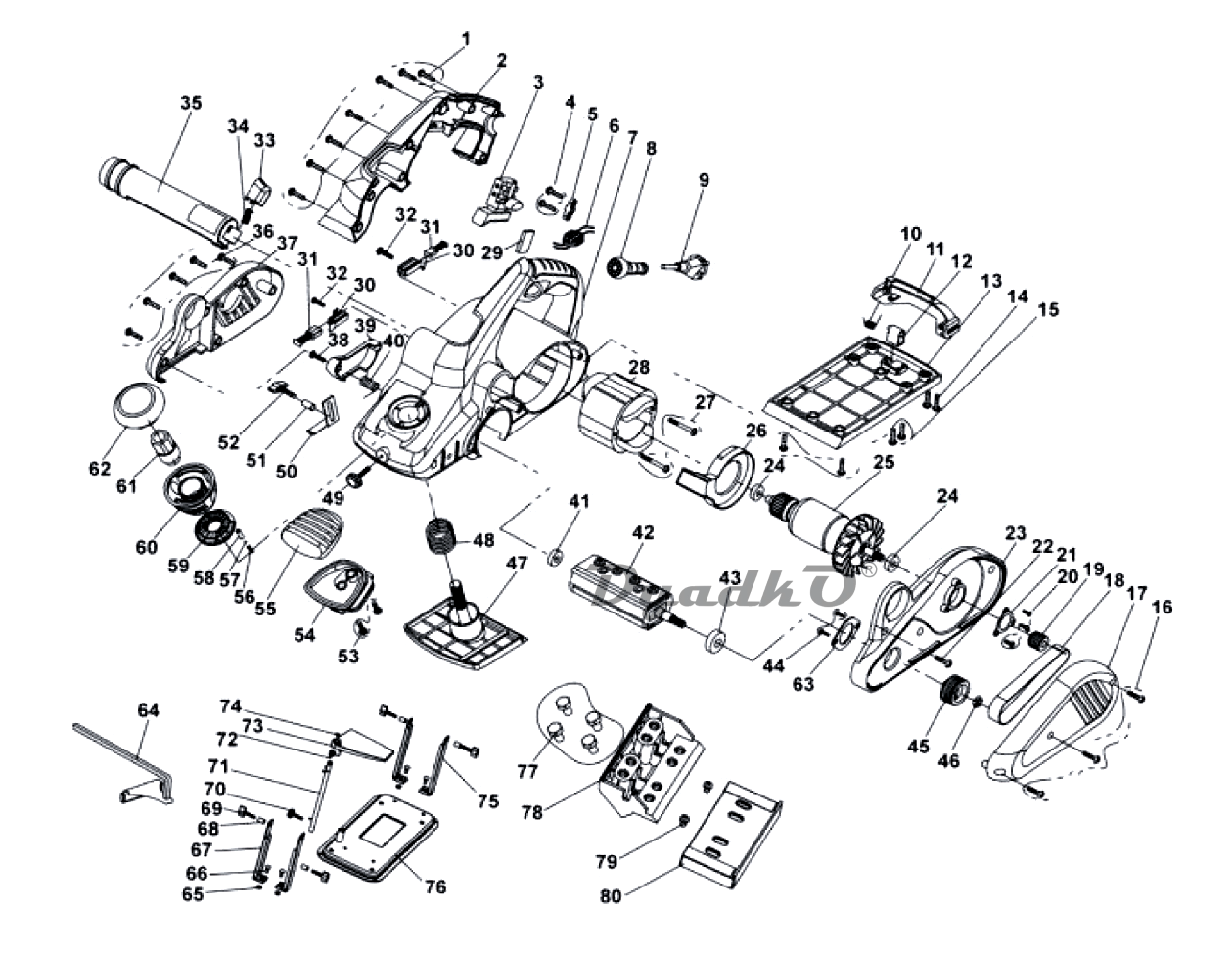

Схема КАЛИБР РЭ-1050А РЭ-1050А (SW)

1 Винт
2 Крышка рукоятки
3 Выключатель
4 Винт
5 Прижим кабеля
6 Индуктивность фильтра радиопомех
7 Корпус рубанка
8 Бандаж кабеля резиновый
9 Кабеля питания с вилкой
10 Пружина
11 Обод
12 Упор
13 Подошва неподвижная
14 Винт
15 Винт
16 Винт
17 Крышка ремня
18 Ремень
19 Шкив ведущий
20 Винт
21 Крышка подшипника
22 Винт
23 Корпус промежуточный
24 Подшипник
25 Якорь
26 Кольцо воздухонаправляющее
27 Винт
28 Статор
29 Конденсатор фильтра радиопомех
30 Щеткодержатель
31 Щётка
32 Винт
33 Клавиша патрубка
34 Пружина
35 Патрубок пылеотвода
36 Винт
37 Крышка правая
38 Винт
39 Крышка защитная
40 Пружина торсионная
41 Подшипник
42 Барабан
43 Подшипник
44 Винт
45 Шкив ведомый
46 Гайка
47 Подошва регулируемая
48 Пружина
49 Фиксатор
50 Ограничитель глубины выборки
51 Втулка
52 Гайка барашек М6 (пласт.)
53 Винт
54 Рукоятка регулятора глубины (низ)
55 Рукоятка регулятора глубины (верх)
56 Пружина
57 Шарик стальной
58 Штифт
59 Накладка
60 Ручка регулятора глубины
61 Втулка шестигранная
62 Крышка рукоятки
63 Крышка подшипника
64 Упор параллельный
65 Гайка
66 Винт
67 Стойка
68 Втулка
69 Фиксатор
70 Винт
71 Ось
72 Пружина
73 Защитное ограждение ножевого барабана
74 Кольцо стопорное
75 Стойка
76 Основание станины
77 Болт
78 Приспособление для удержания строгального ножа
78.1 Нож 110*30*3мм
79 Винт
80 Плашка
