МШУ-230/2000Р; МШУ-230/2000Р ПРОМО

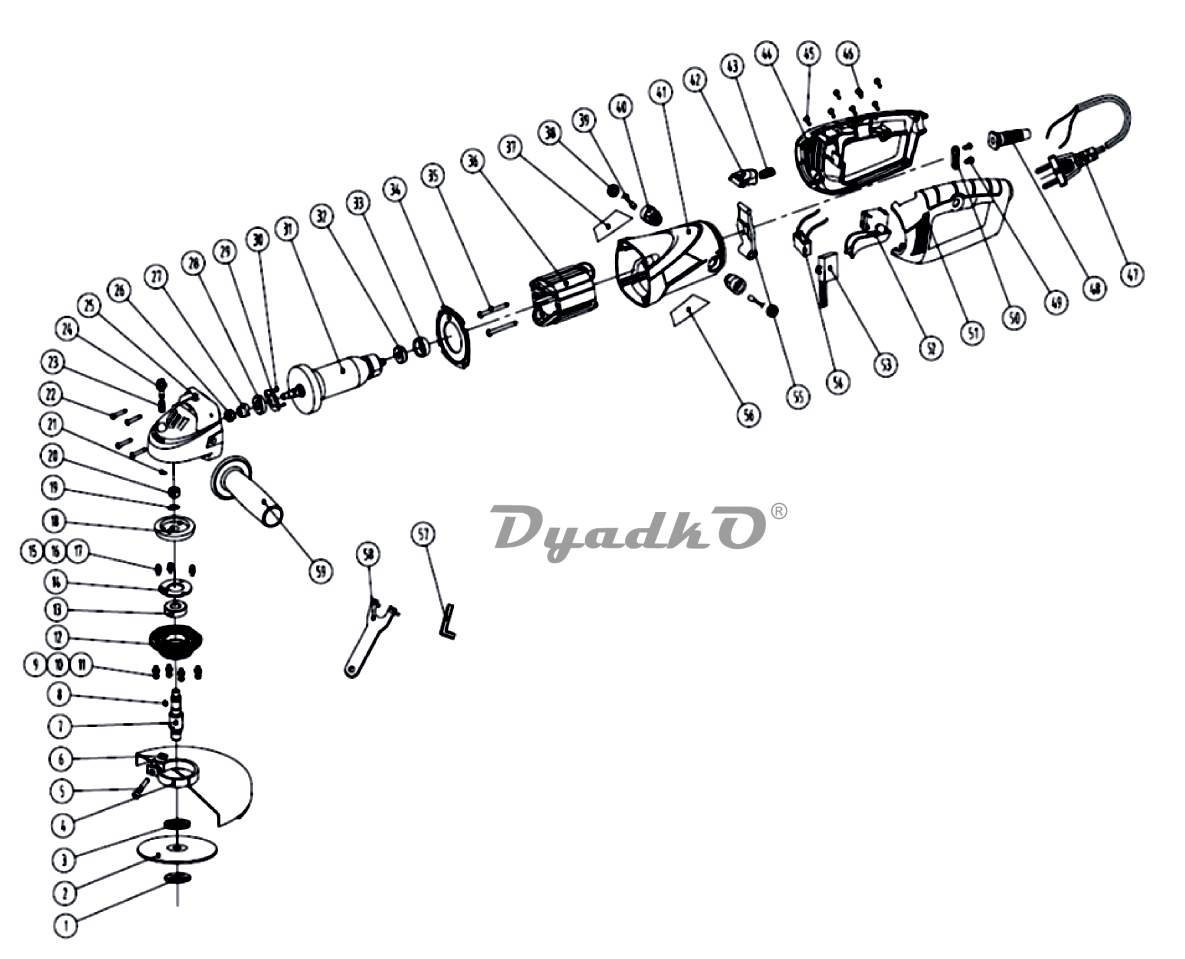

Схема КАЛИБР МШУ-230/2000Р; МШУ-230/2000Р ПРОМО МШУ-230/2000Р ПРОМО (после 2017)
1
Гайка зажимная
2
Диск рабочий
3
Шайба опорная
4
Кожух защитный
5
Болт М6×25 внутр. шестигр.
6
Гайка квадратная М6
7
Шпиндель
8
Шпонка сегментная 4×13 (4×5×13)
9
Винт М5×14
10
Шайба 5
11
Шайба пружинная 5
12
Крышка корпуса редуктора
13
Подшипник 6202-2Z
14
Крышка подшипника 6202-3
15
Винт М4×10
16
Шайба 4
17
Шайба пружинная 4
18
Шестерня большая конической пары
19
Кольцо стопорное 14 (нар.)
20
Подшипник игольчатый HK101610
21
Шайба стопорная Е Ø5
22
Винт ST4,8×35
23
Пружина стопора
24
Стопор
25
Корпус редуктора
26
Гайка самоконтрящаяся М8
27
Шестерня малая конической пары
28
Подшипник 6001-2Z
29
Крышка подшипника 6001-2
30
Винт М4×10
31
Якорь
32
Подшипник 629-2Z
33
Втулка подшипника резиновая (629)
34
Кольцо воздухонаправляющее
35
Винт ST4×80
36
Статор
37
Табличка данных
38
Крышка щёткодержателя
39
Щётка 8*12*15 пружина, пятак ф13, уши 10 (№60)
40
Щёткодержатель
41
Корпус
42
Кнопка фиксатора
43
Пружина фиксатора
44
Рукоятка правая часть
45
Винт ST4×20
46
Винт ST4×16
47
Кабель питания 2×1,0мм² с вилкой
48
Бандаж кабеля резиновый
49
Винт ST4×14
50
Зажим кабельный
51
Рукоятка левая часть
52
Выключатель FA4-12/2BD (бол. кл., стопор)
53
Дроссель плавного пуска XS12/D3
54
Конденсатор фильтра р/помех О.ЗЗмкФ
55
Фиксатор рукоятки
56
Табличка торговой марки
57
Ключ шестигранный 5мм
58
Ключ затяжки круга
59
Рукоятка дополнительная
