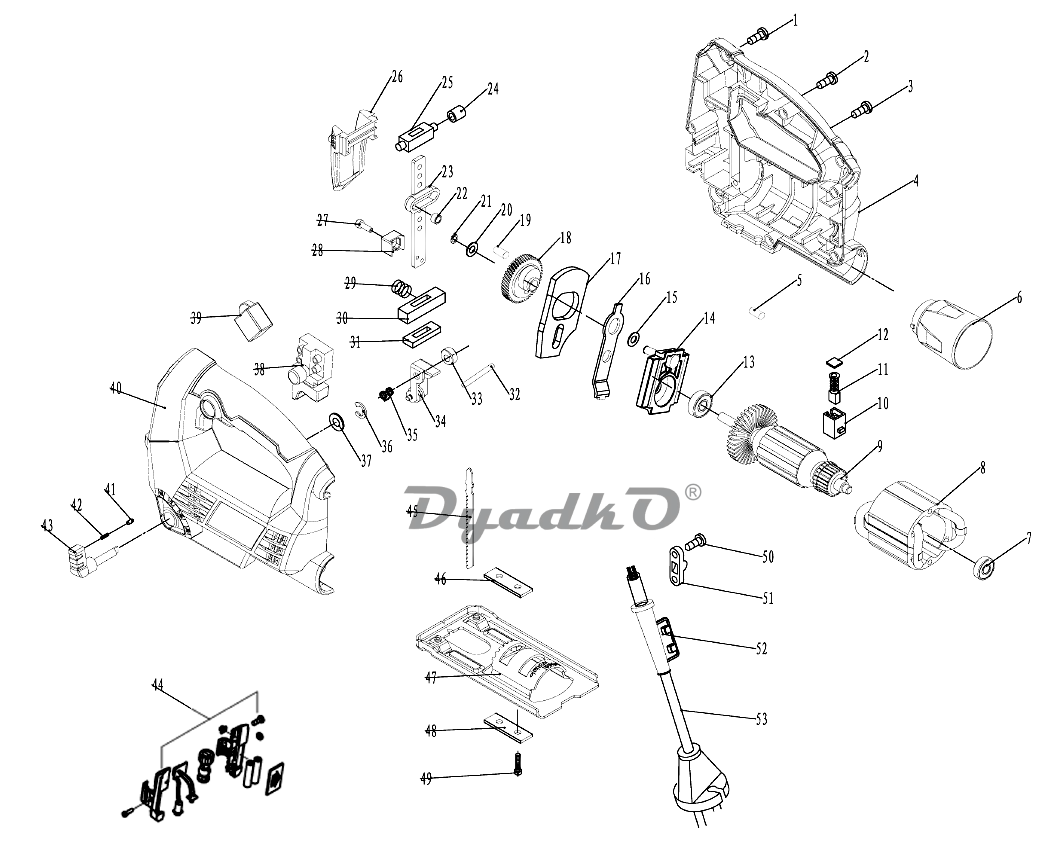

Схема КАЛИБР ЛЭМ-900Е+ (DS)

1 Винт ST4×16
2 Винт ST4×30
3 Винт ST4×35
4 Корпус, правая часть
5 Палец Ø3×7
6 Патрубок пылеотвода
7 Подшипник 607
8 Статор
9 Якорь
10 Щёткодержатель
11 Щётка 5×8×11 пружина, пятак Ø8,5 (№47)
12 Крышка щёткодержателя
13 Подшипник 608
14 Гнездо подшипника с осью
15 Шайба 6
16 Планка регулировки наклона пилки
17 Блок балансировки
18 Шестерня
19 Ось шестерни Ø6×17
20 Шайба малая
21 Кольцо стопорное 6 (нар.)
22 Ролик 6×12×6,5
23 Шток
24 Втулка фиксирующая
25 Направляющая штока верхняя
26 Щиток пластмассовый
27 Болт М4×14 внутр. шестигр.
28 Пилкодержатель
29 Пружина Ø7,5×15×Ø0,7
30 Направляющая штока нижняя
31 Сальник
32 Палец ограничительный Ø4×25
33 Втулка эксцентриковая
34 Ролик поддерживающий в сборе
35 Пружина ролика
36 Шайба стопорная Е Ø6
37 Шайба 8×17
38 Выключатель FA5-8/2MD
39 Регулятор оборотов
40 Корпус, левая часть
41 Пистон
42 Пружина фиксатора
43 Регулятор наклона пилки
44 Блок лазера в сборе
45 Пилка
46 Планка крепления
47 Рамка-основание
48 Планка крепления
49 Болт М4×14 внутр. шестигр.
50 Винт ST4×14
51 Прижим кабеля
52 Бандаж кабеля резиновый
53 Кабель питания 2×0,75мм² с вилкой
