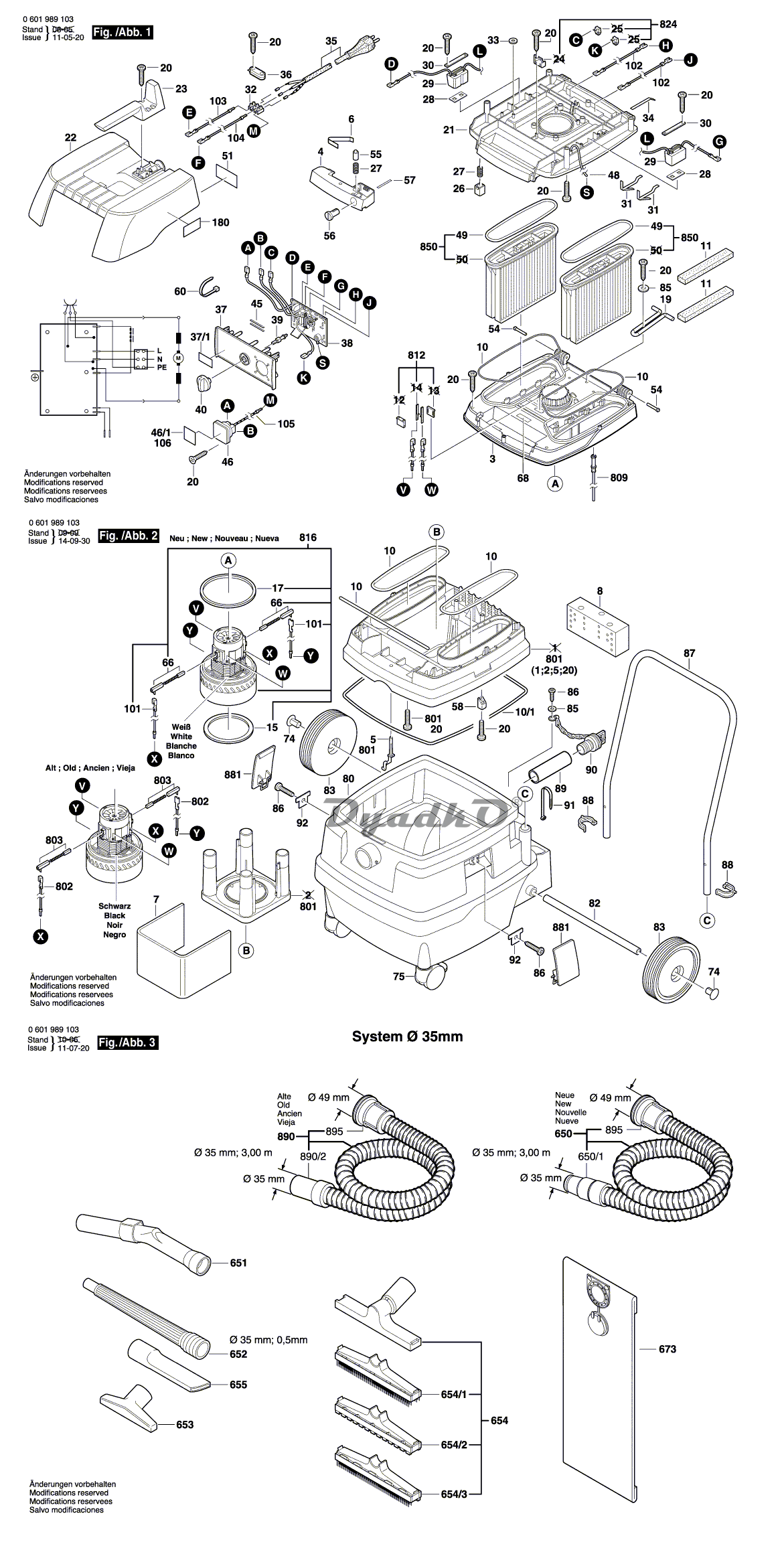

Схема BOSCH GAS 50 GAS 50 (0601989108)

3 КОРПУС МОТОРА
4 ЗАПИРАЮЩЕЕ УСТРОЙСТВО
5 КОНТАКТНЫЙ ПАЛЕЦ
6 ПЛОСКАЯ ПРУЖИНА
7 ЗВУКОИЗОЛИРУЮЩИЙ МАТ
8 ЗВУКОИЗОЛИРУЮЩИЙ МАТ
10 УПЛОТНИТЕЛЬНЫЙ ШНУР 3 M
10/1 УПЛОТНИТЕЛЬНЫЙ ШНУР 1,5 M
11 ВОЗДУШНЫЙ ФИЛЬТР
15 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
17 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
19 ОПОРА
20 ВИНТ САМОНАРЕЗАЮЩИЙ DIN 7981-B3,5x25
21 ПРОМЕЖУТОЧНЫЙ КОРПУС
22 ЗАКРЫВАЮЩИЙ КОЖУХ
23 РУЧКА
26 НАЖИМНАЯ ДЕТАЛЬ
27 Пружина сжатия
28 УПЛОТНИТЕЛЬНАЯ ШАЙБА
29 НАВЕСНОЙ ВИБРАТОР 220-240V
30 ОПОРНЫЙ ЛИСТ
31 КОНТАКТНАЯ СКОБА
32 КОНТАКТНЫЙ ЗАЖИМ
33 ПРИЖИМ
34 Пружинный контакт
35 СЕТЕВОЙ КАБЕЛЬ
36 Фиксатор кабеля
37 ЛИЦЕВАЯ ПЛИТКА
38 Печатная Плата 230-240V
39 ОСЬ
40 КНОПКА ВЫКЛЮЧАТЕЛЯ
45 ПРУЖИНА ВЫКЛЮЧАТЕЛЯ
46 ШТЕПСЕЛЬНАЯ РОЗЕТКА
48 ПЛАСТМАССОВЫЙ ШЛАНГ
49 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
51 Этикетка типа
54 Штифт зубчатого колеса
55 ЗАПИРАЮЩИЙ ШТИФТ
56 ЗАМКОВОЕ ЗВЕНО
57 ЗАМОЧНАЯ ПРУЖИНА
58 ОПОРА
60 СВЯЗКА ПРОВОДОВ
66 КОМПЛЕКТ УГОЛЬНЫХ ЩЕТОК
68 ПРЕДУПРЕДИТЕЛЬНАЯ ТАБЛИЧК
74 ЗАГЛУШКА
75 РОЛИК ПЕРЕДАЧИ
80 ЕМКОСТЬ ДЛЯ ПЫЛИ
82 ОСЬ
83 ХОДОВОЕ КОЛЕСО
85 Уплотнительная шайба Ø4,2xØ11x1,2MM
86 ВИНТ САМОНАРЕЗАЮЩИЙ DIN 7981-B3,5x25
87 СКОБА
88 ПРЕДОХРАНИТЕЛЬНАЯ ПРУЖИНА
89 ШЛАНГ Ø38xØ32x125MM
90 ЗАГЛУШКА
91 СВЯЗКА ПРОВОДОВ
92 Нажимная пластина
101 СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ
102 СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ
103 СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ
104 СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ
105 СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ
650 ШЛАНГ ДЛЯ СЖАТОГО ВОЗДУХА
650/1 ШТУЦЕР ПРИСОЕДИНЕНИЯ
651 УСТАНОВОЧНАЯ ТРУБА
652 ТРУБА ВСАСЫВАНИЯ Ø 35x500
653 ВСАСЫВАЮЩЕЕ СОПЛО
654 ВСАСЫВАЮЩЕЕ СОПЛО
654/1 ПЛОСКАЯ ЩЕТКА
654/2 ПЛОСКАЯ ЩЕТКА
654/3 ЩЕТКА
655 СОПЛО ДЛЯ ПАЗОВ Ø 35 MM
673 МЕШОК ДЛЯ ПЫЛИ
801 ПРОМЕЖУТОЧНЫЙ ФЛАНЕЦ
802 СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ
803 КОМПЛЕКТ УГОЛЬНЫХ ЩЕТОК
809 Электрод
812 Штекер
816 ВСАСЫВАЮЩАЯ ВОЗДУХОДУВКА
824 ГНЕЗДОВАЯ КОНТАКТ-ДЕТАЛЬ
850 ВОЗДУШНЫЙ ФИЛЬТР
881 СТЯЖНОЙ ЗАМОК
890 ШЛАНГ ДЛЯ СЖАТОГО ВОЗДУХА
890/2 ШТУЦЕР ПРИСОЕДИНЕНИЯ
895 ШТУЦЕР ПРИСОЕДИНЕНИЯ
