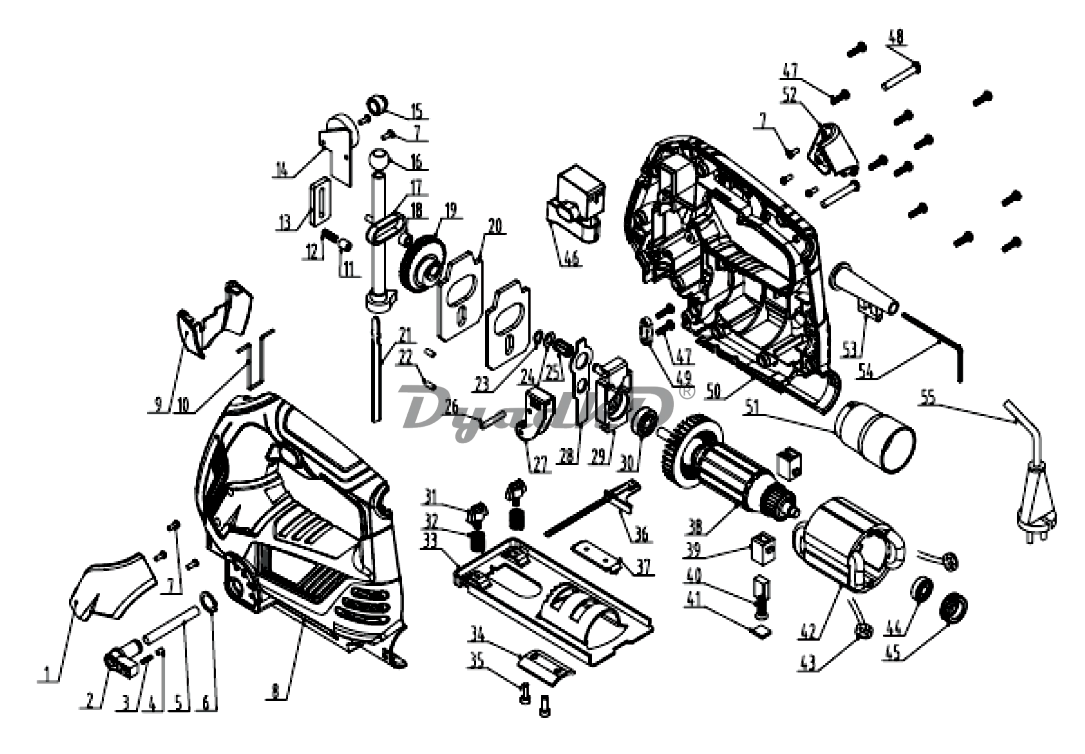

Схема КАЛИБР ЛЭМ-610Е, ЛЭМ-610Е ПРОМО ЛЭМ-610Е (ZMD)

1 Крышка
2 Ручка регулировки маятника
3 Пружина
4 Палец
5 Ось регулятора маятника
6 Кольцо стопорное 10 нар.
7 Винт ST2,9*10
8 Корпус левая часть
9 Щиток пластмассовый
10 Щиток пружинный
11 Втулка пружины
12 Пружина
13 Плата штока направляющая
14 Регулятор оборотов
15 Подушка резиновая
16 Втулка направляющая верхняя
17 Шток в сборе
18 Ролик стальной
19 Шестерня в сборе
20 Блок балансировки
21 Пилка
22 Палец 3*7
23 Кольцо стопорное 6 нар.
24 Шайба 6
25 Подшипник игольчатый
26 Ось ролика поддерживающего
27 Ролик поддерживающий в сборе
28 Планка регулировки наклона пилка
29 Гнездо подшипника
30 Подшипник 608
31 Винт барашек
32 Пружина
33 Рамка-основание
34 Сухарь
35 Винт М4*10
36 Упор параллельный
37 Планка фиксирующая
38 Якорь
39 Щёткодержатель
40 Щётка
41 Крышка щёткодержателя
42 Статор
43 Индуктивность фильтра радиопомех
44 Подшипник 607
45 Втулка подшипника резиновая (607)
46 Выключатель
47 Винт ST4,2*14
48 Винт ST4,2*35
49 Прижим кабеля
50 Корпус правая часть
51 Патрубок пылеотвода
52 Крышка
53 Бандаж кабеля резиновый
54 Ключ шестигранный
55 Кабель питания с вилкой
