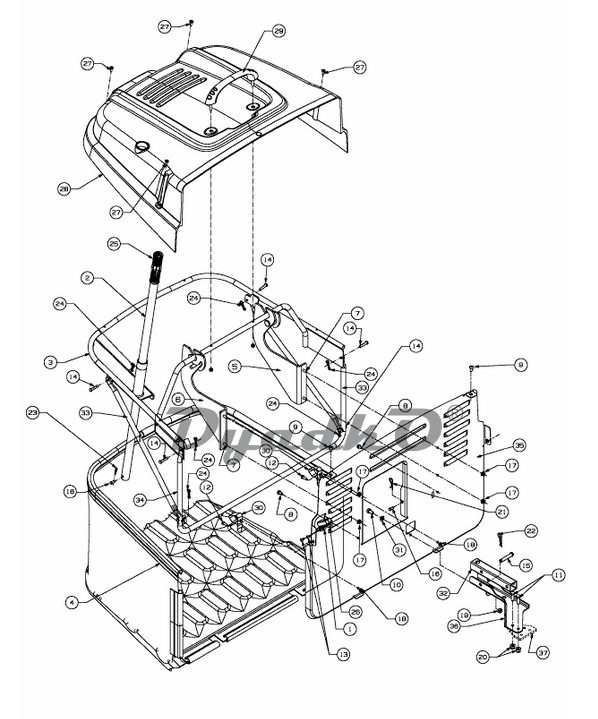

Схема MTD Smart RE 125 (13AH765E600) 2014 Grass catcher

1 PLT:SW FINISH:WIE GESTANZT
2 TUBE ASM:LVR:GRSBG 500 MR SCHWEISSTEIL:FINISH:LACKIERT
3 FRM ASM:TOP:200 L SCHWEISSTEIL:FINISH LACKIERT
4 GRASS BAG TISSUE 700:FINISH SCHWARZ
5 BRKT ASM:PIVOT LH SCHWEISSTEIL:FINISH:LACKIERT
6 BRKT ASM:PIVOT RH SCHWEISSTEIL:FINISH:LACKIERT
7 HHFLG:1/4-20:.75:GR5 FINISH:MTD SPEC-701-010015
8 SCR:TT:1/4-20:0.500:HXINDWSH MTD SPEC-701-01002 or 101617
9 TAP SCREW:1/4-14:.625:TRUSTRXI FINISH:MTD SPEC-100016
10 HHCS:M8-1.25:16.00:GR8.8:ST FINISH:701-01000 21.1441.68
11 SCR:M8-1:25.00 LG:DIN 933 FINISH:SPEC-100015 21.1441.72
12 HHCS:M6-1:16.00 MTD SPEC-100015 21.1441.46
13 SCREW-TORX:#10-16:0.500 PHOS & OIL (ähnlich 710-0779A)
14 PIN:CLV:.25 DIA x 1.25 LG FINISH:SIEHE ZG.
15 PIN:CLEVIS:3/8 DIA x 2.015 FINISH:SIEHE ZG.
16 PIN:CLVS:.25 DIA x.50 FINISH:SIEHE ZG.
17 NUT:FLGLK:1/4-20:GRF:NYLON GRF:FINISH:701-01000 912-04064
18 NUT:HEXLK:M6-1:NYLON:DIN 985 MTD SPEC-100015 24.1426.14
19 NUT:HEXLK:M8-1.25 NYLON DIN985 FINISH:SPEC-100015 24.1426.18
20 NUT:FLGLK:M8-1.25 DIN 6926 FINISH:MTD SPEC-100015
21 PIN:CLICK:.092 x 1.64 LG FINISH:PHOS & OIL
22 PIN:COT:.125 x 1.75 INTERNAL FINISH:SIEHE ZG.
23 PIN:COT:INT .072 x.92 LG FINISH:PHOS & OIL
24 PIN-COTTER FINISH:VERZINKT
25 GRIP:1.0 ID x 4.7 LG FINISH:SCHWARZ
26 SW:INTLK:NO/NC:SCREW MT FINISH:GRAY/BLACK 925-04039
27 RIV:4.8 x 16mm WÜRTH #093614816
28 CVR:GRSBG FINISH:KUNSTSTOFF SCHWARZ
29 HNDL:BAG:w/SCR 700 FINISH:SCHWARZ
30 SPRING VERSCHLUSS
31 WASH:FLAT:8.4 x 16 x 1.60 MTD SPEC-100015 24.6481.18
32 TUBE:SQ 1 1/4x13 GA.x8.5 LG 30x30mmx179.39mm LG ST37:LACK
33 TUBE:CROSS:BAG 250L 500MR FINISH:LACKIERT 500 MR
34 TUBE:TRT:200L FINISH:LACKIERT
35 PLT:BAG:RR DIS LT5 FINISH:LACKIERT MTD QUALITÄT
36 BRKT:HITCH:LT-5 FINISH:LACKIERT MTD QUALITÄT
37 BRKT:MT:HITCH FINISH:BLAU CHROMATIEREN *
