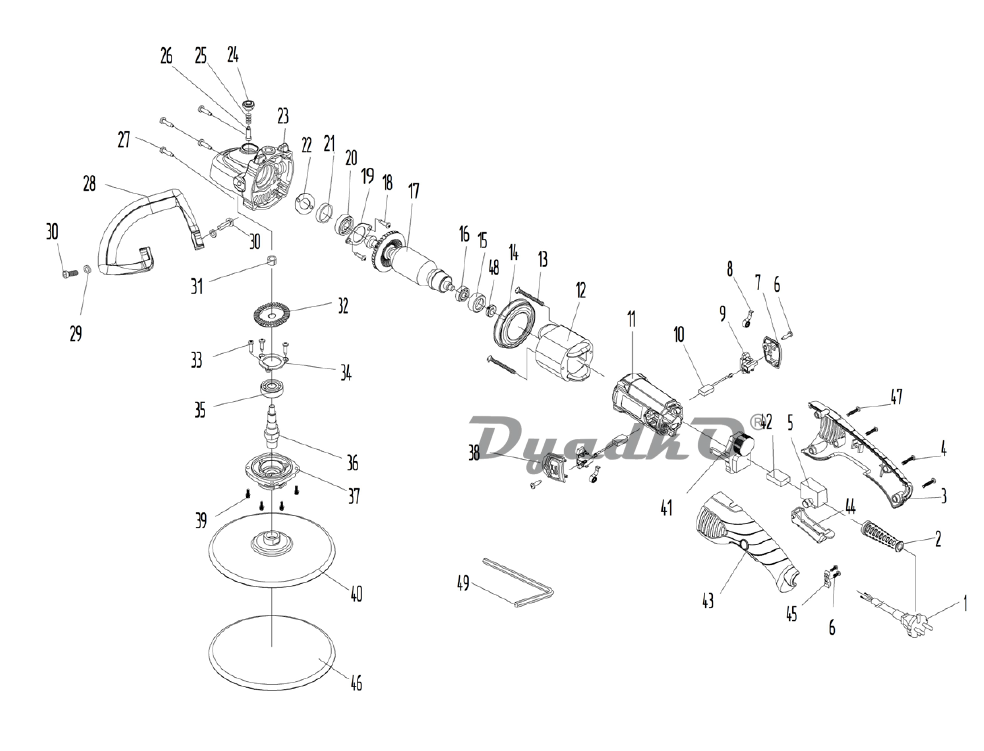

Схема ИНТЕРСКОЛ УПМ-180/1200Э УПМ-180/1200Э (523.хххххх)
1
Шнур питания с вилкой H05RN-F 2х1,0мм²-2,5м
2
Трубка защитная
3
Ручка накладка
4
Винт 4х16
5
Выключатель KEDU HY15C 12(10)A 250V ~5E4
6
Винт 4х12
7
Крышка щетки правая
8
Пружина спиральная
9
Щеткодержатель
10
Углеродная щетка 6х11х17
11
Корпус двигателя
12
Статор в сборе
13
Винт 4х70
14
Диафрагма
15
Втулка резиновая
16
Подшипник шариковый 608 (8х22х7)
17
Якорь с вентилятором Z=5
18
Винт М5х10
19
Крышка подшипника
20
Подшипник шариковый 6200 (10х30х9)
21
Кольцо уплотнительное
22
Кольцо
23
Корпус редуктора
24
Кнопка фиксатора шпинделя
25
Пружина фиксатора шпинделя
26
Фиксатор шпинделя
27
Винт 4х30
28
Рукоятка дополнительная
29
Шайба пружинная Ø10
30
Винт М10х18
31
Подшипник роликовый HK0808 (8х12х8)
32
Колесо зубчатое Z=45
33
Винт М4х10
34
Крышка подшипника
35
Подшипник шариковый 6201 (12х32х10)
36
Шпиндель
37
Крышка редуктора
38
Крышка щетки левая
39
Винт М4х14
40
Диск полировальный
41
Блок электронный WL-8603-PG
42
Конденсатор 0,33µF K X2 MEX GPF40/085/21/C
43
Ручка
44
Клавиша выключателя
45
Планка фиксации шнура
46
Чехол полировальный
47
Винт 4х25
48
Кольцо магнитное
49
Шестигранный ключ S8
