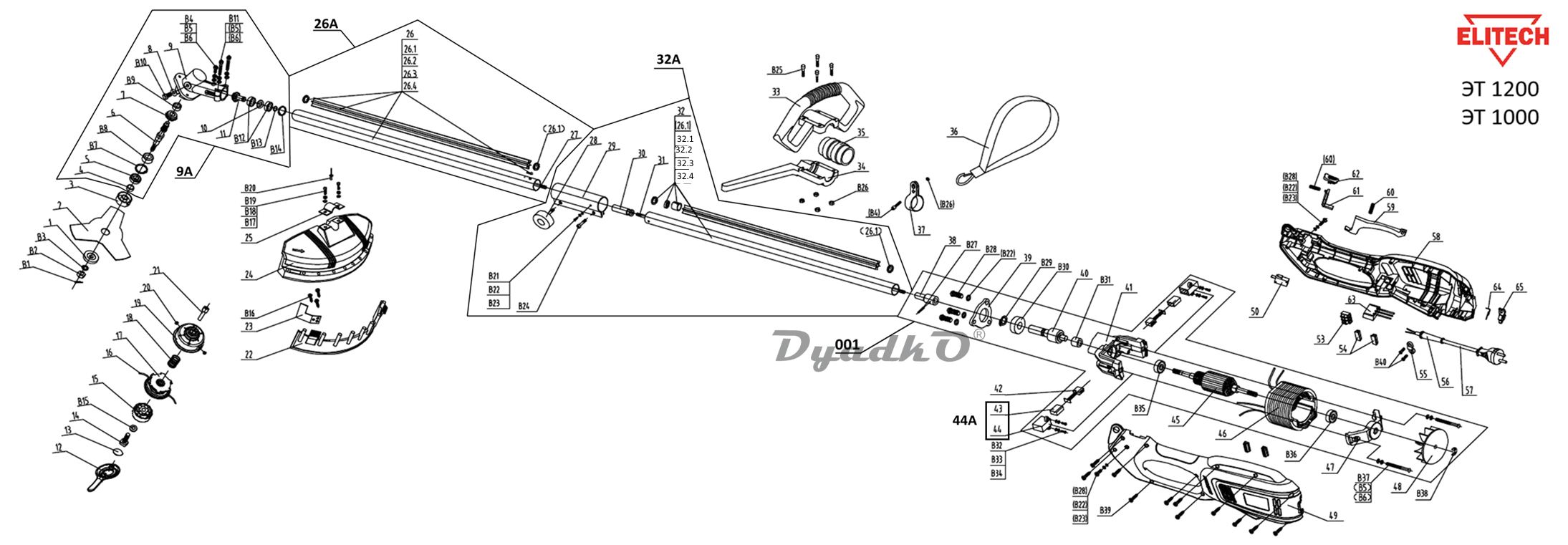

001 |
A01111 Электродвигатель в сборе с редуктором. ЭТ 1000 |
|
1 |
A050001 |
|
2 |
A070001 Нож |
|
3 |
A070002 Фланец |
|
4 |
A070003 Втулка |
|
5 |
A070039 - |
|
6 |
A070005 Вал редуктора ведомый |
|
7 |
A070006 Шестерня редуктора ведомая |
|
8 |
A070007 |
|
9 |
A070008 Редуктор |
|
9А |
A01112 Редуктор в сборе. Старого образца. Резьба под кожух М5. ЭТ1200,1000 |
|
10 |
A070011 Шайба |
|
11 |
A070010 Шестерня редуктора ведущая |
|
12 |
A010001 Ключ гаечный |
|
13 |
A010103 Заглушка винта шпули |
|
14 |
B140001 Болт шпули |
|
15 |
B120001 Корпус винта шпули прижимного |
|
16 |
A010002 Леска нейлоновая Ø2.0mm*5m |
|
17 |
B120003 Катушка лески |
|
18 |
A010004 Пружина шпули |
|
19 |
B120004 Корпус шпули |
|
20 |
A010006 Заклепка проходная для лески |
|
21 |
B140002 Вал шпули |
|
22 |
A380008 Накладка кожуха защитного лески |
|
23 |
A380009 Нож обрезки лески |
|
24 |
A380010 Кожух защитный лески |
|
25 |
A380011 Скоба крепления кожуха |
|
26,4 |
A010202 |
|
26,1 |
A010204 Шайба многолапчатая |
|
26 |
A070200 Штанга нижняя D=25mm в сборе без вала |
|
26,2 |
A050202 |
|
26,3 |
A070201 Штанга нижняя пустотелая |
|
26,1 |
A010204 Шайба многолапчатая |
|
26А |
A03333 Штанга нижняя в сборе с гибким валом |
|
27 |
A070017 Вал гибкий нижней штанги 784mm |
|
28 |
A010017 Болт барашек муфты соединительной |
|
29 |
A010018 Муфта штанги соединительная |
|
30 |
A010019 Втулка соединительная гибких валов |
|
31 |
D040001 ЭТ 1000 Вал гибкий верхней штанги 597мм. |
|
32,3 |
D010101 |
|
32,2 |
A010305 Втулка разрезная |
|
32,4 |
D010102 Штанга верхняя пустотелая |
|
32 |
D010100 Штанга верхняя D=25mm в сборе без вала |
|
32,1 |
A010302 Проставка |
|
32А |
A01113 Штанга верхняя в сборе с валом ЭТ 1000 |
|
33 |
A950001 Рукоятка верхняя часть |
|
34 |
A950002 Рукоятка нижняя часть |
|
35 |
A950003 Втулка рукоятки |
|
36 |
A070032 Ремень плечевой |
|
37 |
A070021-1 Хомут ремня |
|
38 |
B120101 Муфта соединительная вала электродвигателя в сборе 0806.090525 0806.017300 |
|
39 |
D010002 Крышка подшипника |
|
40 |
D010003 Вал электродвигателя ведущий |
|
41 |
D010004 Крышка электродвигателя передняя |
|
42 |
D010005 Щётка графитовая |
|
43 |
D010006 Втулка щёткодержателя |
|
44 |
D010007 Щёткодержатель |
|
44А |
A01114 Щёткодержатель в сборе. Поз. 43+44 ЭТ1200,1000 |
|
45 |
D040002 Ротор ЭТ 1000 |
|
46 |
D040003 Статор ЭТ 1000 |
|
47 |
D010010 Крышка электродвигателя задняя |
|
48 |
D010011 Крыльчатка охлаждения электродвигателя |
|
49 |
D010012 Корпус левая половина |
|
50 |
B100013 Выключатель |
|
51 |
D100010 Нет на схеме |
|
52 |
B100009 Нет на схеме |
|
53 |
B100008 Колодка клеммная |
|
54 |
B100005 Полоска резиновая |
|
55 |
B060021 Зажим шнура питания |
|
56 |
B100006 Втулка резиновая шнура питания |
|
57 |
B100007 Шнур питания |
|
58 |
D010013 Корпус, правая половина |
|
59 |
D030001 Курок выключателя |
|
59А |
Курок и блокиратор |
|
60 |
B720023 Пружина курка 7.5Х29.6 мм |
|
61 |
D030002 Рычаг блокиратора |
|
62 |
D030003 Кнопка блокиратора |
|
63 |
D010016 Блок плавного пуска |
|
64 |
D010017 Пружина торсионная |
|
65 |
D010018 Зажим-фиксатор кабеля эл/питания |
|
65А |
Зажим-фиксатор с пружиной |
|
B1 |
GB91-86 Палец 2Х16 мм. |
|
B2 |
GB6171-86 Гайка М10Х1.25 мм |
|
B3 |
GB862.1-87 Шайба 10 мм |
|
B4 |
GB70-85 Винт М5Х12 |
|
B5 |
GB93-87 Шайба пружинная 5 мм |
|
B6 |
GB97.1-85 Прокладка 5 мм |
|
B7 |
GB893.1-86 |
|
B8 |
GB/T276-94 Подшипник 6201RZ |
|
B9 |
GB/T276-94 Подшипник 629-Z |
|
B10 |
GB5783-86 Болт М8Х10 |
|
B11 |
GB70-85 Винт М5Х20 |
|
B12 |
GB/T276-94 Подшипник 61900-Z |
|
B13 |
GB895.2-86 Шайба многолапчатая 10 мм |
|
B14 |
GB893.1-86 Шайба многолапчатая 22 мм |
|
B15 |
GB7245/87 |
|
B16 |
GB845-85 Винт 4.2Х12 |
|
B17 |
GB70-85 Винт М6Х20 |
|
B18 |
GB93-87 Шайба пружинная 6 мм |
|
B19 |
GB97.1-85 Прокладка 6 мм |
|
B20 |
GB12618-90 Заклёпка 4Х6 мм |
|
B21 |
GB818-85 Винт М4Х10 |
|
B22 |
GB93-87 Шайба пружинная 4 мм |
|
B23 |
GB97.1-85 Прокладка 4 мм |
|
B24 |
GB70-85 Винт М6Х14 |
|
B25 |
GB70-85 Винт М5Х25 |
|
B26 |
GB6182-86 Гайка М5 |
|
B27 |
GB119-86 Палец 3Х20 мм |
|
B28 |
GB818-85 Винт М4Х12 |
|
B29 |
GB894.1-86 ??? |
|
B30 |
GB/T276-94 Подшипник 61900RS |
|
B31 |
GB290-89 Подшипник игольчатый HK0608 |
|
B32 |
GB818-85 Винт М3Х10 |
|
B33 |
GB93-87 Шайба пружинная 3 мм |
|
B34 |
GB97.1-85 Прокладка 3 мм |
|
B36 |
GB/T276-94 Подшипник 608Z |
|
B37 |
GB818-85 Винт М5Х75 |
|
B38 |
GB/896-86 Кольцо стопорное 6 мм |
|
B39 |
GB845-85 Винт 4.2Х15 |
|
|
D010009 Статор ЭТ 1200 |
|
B40 |
GB845-85 Винт 4.2Х15 |
|
|
D010008 Ротор ЭТ 1200 |
|
|
B120101-2 Пластик муфты |
|
|
B120101-1 Корпус муфты |
|
|
A021112 Штанга верхняя в сборе с валом ЭТ 1200 |
|
|
D010001 ЭТ 1200 Вал гибкий верхней штанги 592мм. |
|
|
Редуктор в сборе. Нового образца. Без резьбы под кожух. ЭТ1200,1000 |
|
|
A02111 Электродвигатель в сборе с редуктором. ЭТ 1200 |
