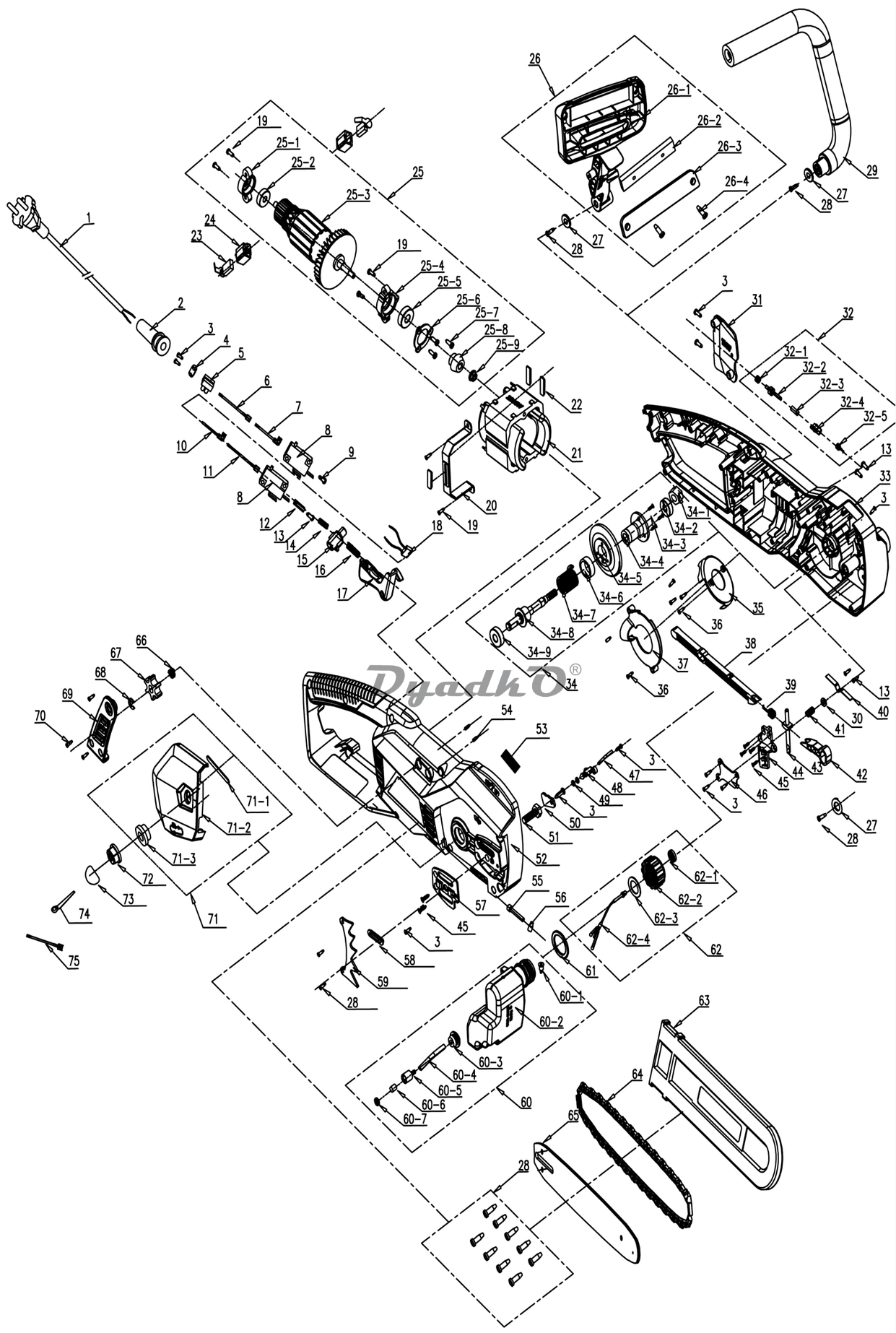

Схема ELITECH ЭП 2200/16

1 Шнур сетевой
2 Втулка шнура питания
3 Саморез
4 Зажим шнура сетевого
4 Зажим шнура сетевого
5 Колодка клеммная
6 Электропровод
7 Электропровод
8 Микровыключатель 14 Ампер
9 Саморез
10 Электропровод
11 Электропровод
12 Прижим переключателя
13 Саморез с фланцем
14 Пружина курка включения L=35мм
15 Кнопка фиксатора
16 Пружина кнопки включения
17 Кнопка включения
18 Конденсатор
18 Конденсатор
19 Саморез
20 Скоба статора фиксирующая
21 Статор 45.5Х76.5 D=48.5
22 Подушка электродвигателя виброгасящая
23 Щетки угольные 13.4Х5.9Х18
24 Щёткодержатель
25 Ротор в сборе с подшипниками и шестернями М6
25-1 Корпус подшипника
25-2 Подшипник 627Z
25-3 Ротор в сборе М6
25-4 Корпус подшипника
25-5 Подшипник 6000Z
25-6 Пластина подшипника прижимная
25-7 Саморез с потайной головкой
25-8 Шестерня ротора D внутр = 8, H=16,5, D=22,8(ведущая)
25-9 Гайка фланцевая
26 Пластина защитная
26-1 Рычаг экстренного тормоза
26-2 Ударная пластина
26-3 Крышка ударной пластины
26-4 Саморез
27 Шайба
28 Саморез 5х16
29 Рукоятка передняя
30 Шайба опорная тормоза
30 Шайба опорная тормоза
30 Шайба опорная тормоза
31 Крышка насоса маслянного
32 Насос масляный в сборе
32-1 Шестерня с червячным зубом H=7мм масляного насоса
32-2 Worm gear
32-3 Втулка поршня масляного насоса
32-4 Корпус насоса маслянного
32-5 Пружина насоса маслянного
33 Корпус (левая половина)
34 Шестерня косозубая (ведомая) в сборе с валом
34-1 Гайка гроверная
34-2 Подшипник 608Z
34-2 Подшипник 608Z
34-3 Саморез с потайной головкой
34-4 Втулка шестерни
34-5 Шестерня косозубая стальная (ведомая) D=68 D2=10 мм
34-6 Втулка (проставка) пружины торсионной 24Х19.3Х8 мм
34-7 Пружина торсионная 24Х18
34-8 Шпиндель
34-9 Подшипник 6000RS
34-9 Подшипник 6000RS
35 Крышка маслянного бака нижняя
36 Саморез 3х8
37 Крышка маслянного бака верхняя
38 Толкатель
39 Пружина
40 Пружина (скоба) тормоза 36мм
41 Пружина рычага тормоза
42 Толкатель рычага тормоза
43 Рычаг тормозной
44 Корпус тормоза
45 Саморез с потайной головкой
46 Крышка тормоза
47 Трубка масляного бака прозрачная 130мм
48 Фитинг
49 Кольцо резиновое уплотнительное Масляного канала
49 Кольцо резиновое уплотнительное Масляного канала
50 Прижимная планка
51 Винт
52 Корпус (правая половина)
53 The sponge The mat
54 Резиновое уплотнение
55 Винт стяжной
56 Гайка
57 Прокладка шины теплоизоляционная
58 Прокладка
59 Упор зубчатый
60 Бак масляный в сборе
60-1 Клапан воздушный бака масляного
60-2 Бак масляный
60-3 Уплотнитель маслопровода (на баке)
60-4 Трубка масляного бака прозрачная 130мм
60-5 Штуцер бака
60-5 Штуцер бака
60-6 Губка (фильтр) бака масляного
60-6 Губка (фильтр) бака масляного
60-7 Прокладка кольцевая Штуцера масляного бака
60-7 Прокладка кольцевая Штуцера масляного бака
61 Прокладка бака
62 Крышка бака в сборе
62 Крышка бака в сборе
62 Крышка бака в сборе (другой формы)
62-1 Колпачёк крышки бака
62-2 Крышка бака
62-3 Прокладка крышки бака
62-4 Поводок крышки бака
63 Кожух шины
64 Цепь (Elitech)
64 Цепь (Oregon)
64 Цепь (Oregon)
65 Шина (Elitech)
65 Шина (Oregon)
66 Пружина поджимная звездочки
67 Звёздочка привода цепи
67 Звёздочка привода цепи
67 Звёздочка привода цепи
68 Шайба гроверная
69 Кронштейн рукоятки
70 Саморез
71 Крышка шины в сборе
71-1 Уплотнитель
71-2 Крышка шины
71-3 Втулка шпинделя
72 Гайка фланцевая
73 Крышка гайки
74 Гаечный ключ
75 Электропровод
