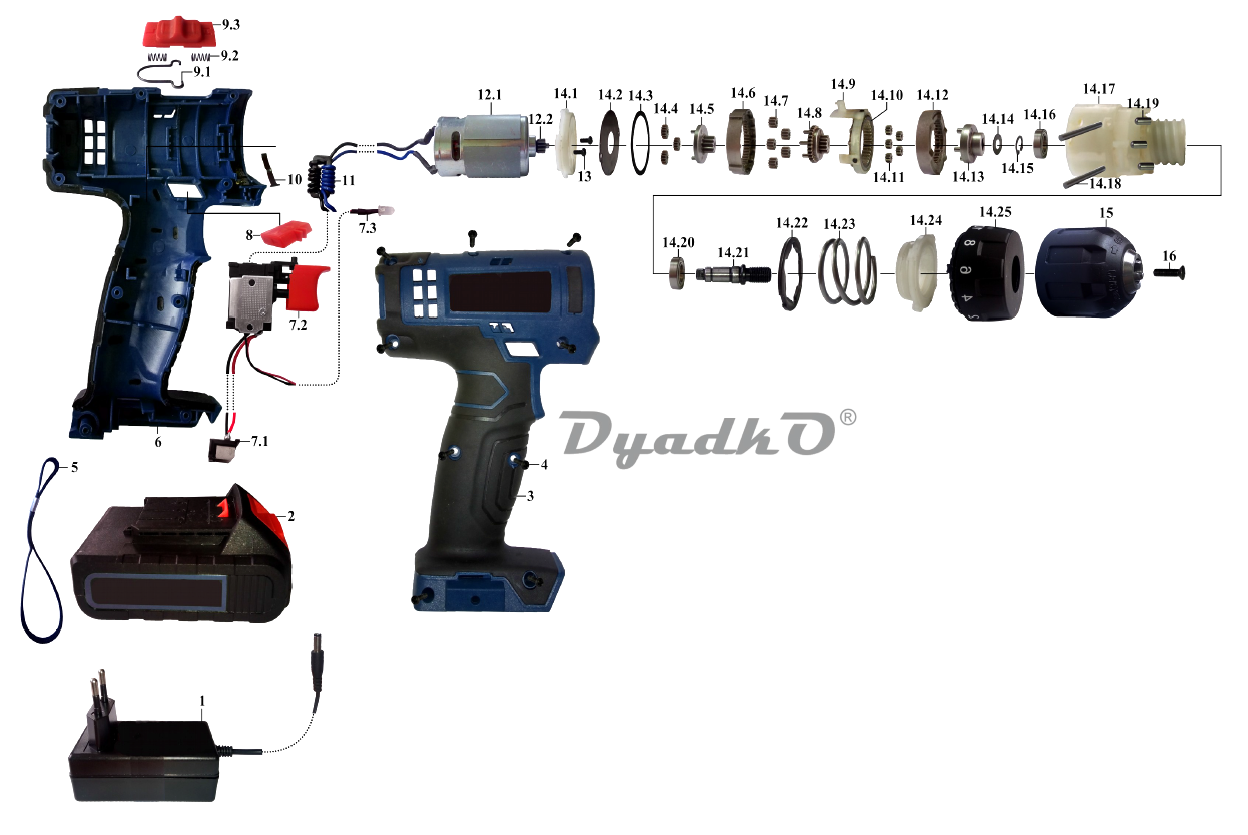

Схема ДИОЛД ДЭА-14ЛИ-04

1 Блок питания (18В, 2А)
2 Батарея аккумуляторная (14,4В, 2 А\\ч)
3 Полуручка правая
4 Винт 3x12 саморез
5 Шнурок
6 Полуручка левая
7 Выключатель в сборе:
7.1 контактное устройство
7.2 Выключатель FA2-16/1WEK 16А 7.2-24 V
7.3 Светодиод
8 Переключатель реверса
9 Переключатель в сборе:
9.1 фиксатор
9.2 пружина (0,5x4x12)
9.3 переключатель
10 Фиксатор
11 Дроссель
12 Электродвигатель в сборе:
12.1 Электродвигатель
12.2 Шестерня электродвигателя (Z12; 0внутр3.2, Ь5.2)
13 Винт М3х8
14 Редуктор в сборе
14.1 Фланец
14.2 Шайба 0внутр12, 0внешн34.5
14.3 Шайба 0внутр29, 0внешн34
14.4 Шестерня (Z15; 0внутр2, Ь4)
14.5 Шестерня
14.6 Втужа зубчатая
14.7 Шестерня (Z11; 0внутр2.5, h 6)
14.8 Шестерня
14.9 Втужа
14.10 Втужа зубчатая
14.11 Шестерня (Z10; 0внутр3, h4,5)
14.12 Втужа зубчатая
14.13 Втужа
14.14 Шайба 0внутр8, 0внешн16
14.15 Кольцо стопорное 09
14.16 Подшипник 689z (9x17x4)
14.17 Корпус редуктора
14.18 Ролик 3x30
14.19 Ролик 4x8,7
14.20 Подшипник 6800z (10x19x5)
14.21 Шпиндель
14.22 Пластина
14.23 Пружина (2,6x20x34,6)
14.24 Втужа
14.25 Втужа регулировки
15 Патрон 10мм (3/8\")
16 Винт М5х20 (лев. резьба)
