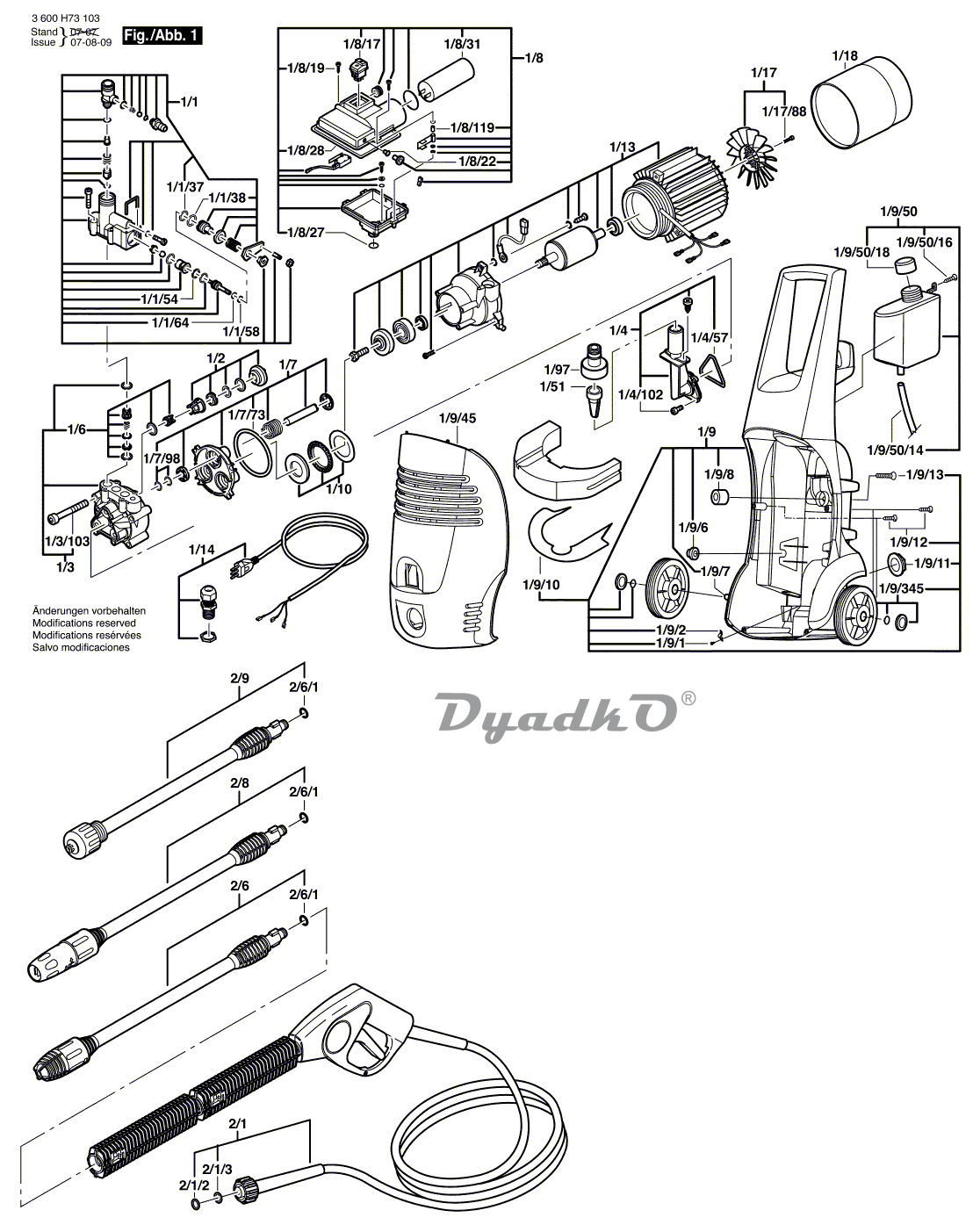

Схема BOSCH Aquatak 1250 (3600H73103)

1/1 ГОЛОВКА УПРАВЛЕНИЯ
1/1/37 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 12,42x1,78 MM
1/1/38 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 14,0x1,78 MM
1/1/54 ОТКРЫТЫЙ ДИСК
1/1/58 ОТКРЫТЫЙ ДИСК
1/1/64 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 8,73x1,78 MM
1/2 УПЛОТНЕНИЕ
1/3 ГОЛОВКА ЦИЛИНДРА
1/3/103 болт M6x50
1/4 СОЕДИНИТЕЛЬ
1/4/102 болт M5x20
1/4/57 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ
1/6 КЛАПАН
1/7 КОРПУС
1/7/73 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 63,17x2,62 MM
1/7/98 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 9,0x1,5 MM
1/8 ВЫКЛЮЧАТЕЛЬ
1/8/17 ВЫКЛЮЧАТЕЛЬ
1/8/19 болт 3,9x16
1/8/22 КОРПУС
1/8/27 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 19,0x2,0 MM
1/8/28 УПЛОТНЕНИЕ
1/8/31 ПОМЕХОПОДАВЛЯЮЩИЙ ФИЛЬTР
1/8/119 ПРОКЛАДОЧНОЕ КОЛЬЦО
1/9 КОРПУС
1/9/1 болт 4;8x16 ZINC
1/9/2 ЗАЖИМ
1/9/6 ПРОКЛАДОЧНОЕ КОЛЬЦО 20x12,5
1/9/7 ШПИНДЕЛЬ
1/9/8 ПРОКЛАДОЧНОЕ КОЛЬЦО
1/9/10 ПРОКЛАДОЧНОЕ КОЛЬЦО
1/9/11 гайка 3/4 FLANG.NYL
1/9/12 болт TORX 4x20
1/9/13 болт M8x35
1/9/45 КОРПУС
1/9/50 ЕМКОСТЬ
1/9/50/14 Стакан
1/9/50/18 ЗАКРЫВАЮЩАЯ КРЫШКА
1/9/50/16 болт 4,2x13
1/9/345 КОЛЕСО
1/10 ШАРИКОПОДШИПНИК
1/13 ЭЛЕКТРОМОТОР
1/14 СЕТЕВОЙ КАБЕЛЬ
1/17 КОМПЛЕКТ ДЕТАЛЕЙ
1/17/88 болт
1/18 УПЛОТНИТЕЛЬНАЯ КРЫШКА
1/51 СЕТКА
1/97 ПРИСОЕДИНИТЕЛЬНЫЙ РЕЗЬБОВ
2/1 Рукоятка основная
2/1/2 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 9,92x2,62 MM СИНИЙ
2/1/3 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ 10,0x2,0 MM ЧЕРНЫЙ
2/6 СОПЛО ЖЕЛТЫЙ
2/6/1 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ
2/8 СТРУЙНАЯ ТРУБА ЗЕЛЕНЫЙ
2/9 СТРУЙНАЯ ТРУБА
